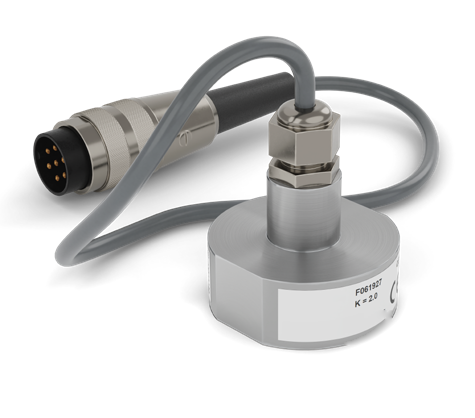

DKFD Magnet-Dehnungssensor QE1010

Oberflächendehnung dort gemessen, wo sie entsteht, und ohne Kleber: Der DKFD hält sich mit seinem eigenen Magneten auf einer ferromagnetischen Fläche und presst den Dehnungsmessstreifen, geschützt unter einer Edelstahlfolie, so kräftig gegen die Oberfläche, dass Reibschluss die Aufgabe des Klebstoffs übernimmt.

Die Montage dauert Sekunden statt der dreiviertel Stunde, die ein geklebter DMS braucht. Die Fläche wird weder gereinigt noch geschliffen, und Farbschichten halten die Messung nicht auf. Mit GF = 2,00 kalibriert misst der Sensor Zug und Druck unmittelbar und lässt sich austauschen, ohne den Verstärker neu zu kalibrieren. Überlasten lässt er sich nicht – es entsteht ein Offset, kein Schaden – und er wird wieder verwendet. Das gewohnte Werkzeug zum Prüfen von FEM-Berechnungen und für Spannungsanalysen an flachen Stahlstrukturen.

Messung

• Unmittelbares Messen der Oberflächendehnung wie mit einem geklebten DMS
• Messbereich ± 300 … ± 500 µε, je nach Oberfläche
• Folien-DMS mit GF = 2,0, Brückenwiderstand 350 Ω
• Viertelbrücke aktiv, Ergänzungswiderstand 350 Ω im Stecker
• Genauigkeit und Linearität je < ± 0,5 % v. Ew.
• Empfindlichkeitstoleranz ± 0,2 %, Querempfindlichkeit 0,9 ± 0,2 %
• Kalibriert auf GF = 2,00 für dynamische Anwendungen
• Passiv – externer Verstärker empfohlen, etwa MBA100, VDA oder Monitor DU-1D

Montage und Einsatz

• In Sekunden montiert und mit dem mitgelieferten Werkzeug wieder abgenommen
• Hält auf magnetischen Strukturen – kein Kleber, keine Schrauben, keine Bohrung
• Die Oberfläche muss weder gereinigt noch geschliffen werden, die Messung geht durch Farbschichten hindurch
• Sensoren sind austauschbar, ohne den Verstärker neu zu kalibrieren
• Wiederverwendbar – kein Einwegmaterial, keine Verbrauchsstoffe

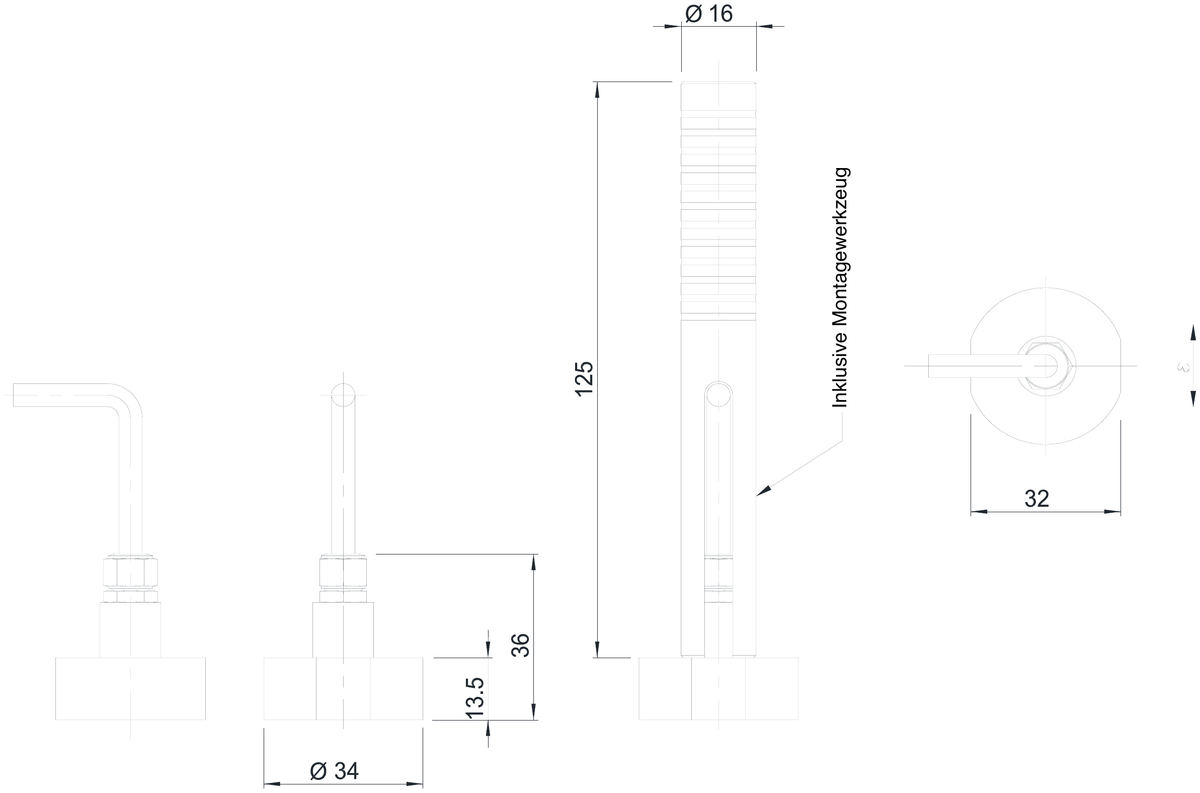

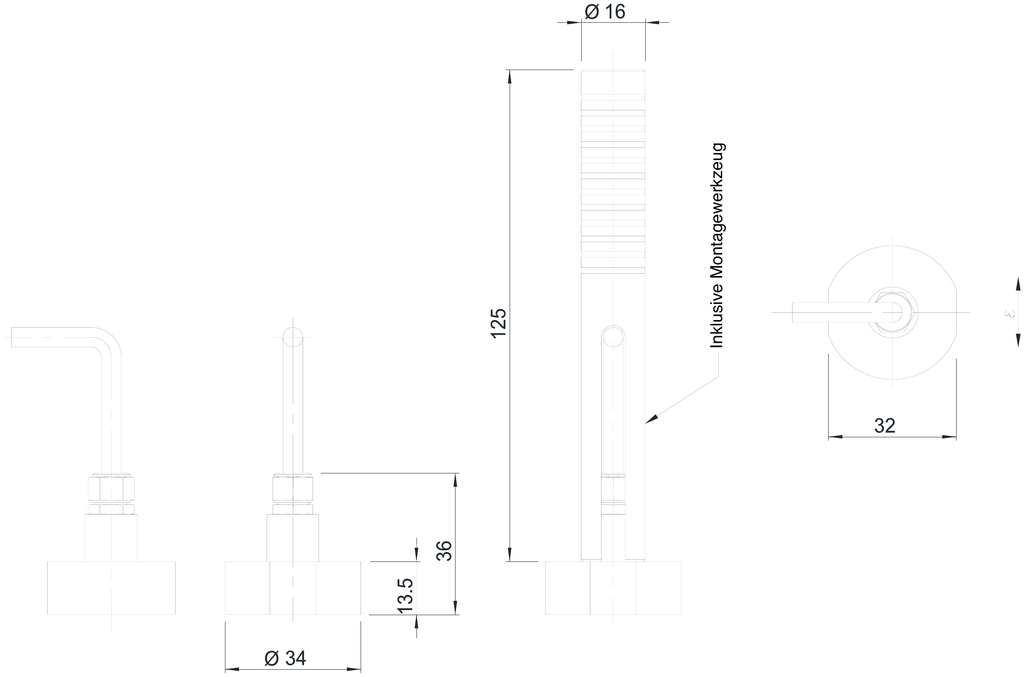

• Stahlgehäuse Ø 34 mm, 36 mm hoch, Schutzart IP54
• Versorgung 5 V DC, höchstens 8 V DC, Stromaufnahme unter 15 mA
• Betriebstemperatur 0 … +50 °C, Lagertemperatur 0 … +70 °C
• Gewicht mit Kabel 200 g

Kabellängen

Serienmäßig 3 m; 0,5 m, 5 m und 10 m sind lieferbar, ebenso jede Zwischenlänge von 0,5 bis 10 m. Der Anschluss ist ein sechspoliger Stecker; über der Brücke lassen sich dort 350 Ω nachmessen.

Im Lieferumfang sind der Sensor mit Kabel und Stecker sowie das Montagewerkzeug, Ø 16 mm und 125 mm lang. CE und UKCA sind erklärt, RoHS für die ganze Reihe.
