Zug & Druck Kraftaufnehmer und Wägezellen

Die Zug & Druck Kraftaufnehmer und Wägezellen von octogon sind in Aluminiumlegierung, Edelstahl 17-4 PH oder vernickeltem Stahl AISI 4340 erhältlich. Mit Schutzart IP65, IP67 und IP68 bzw. IP69k. Die Standard-Nennlasten umfassen 1N bzw. 100g bis 5MN bzw. 500t, es können jedoch auch Sonderausführungen mit höheren Nennlasten sowohl in Zug- als auch in Druckrichtung angefragt werden.

Zug & Druck Kraftaufnehmer und Wägezellen für beide Kraftrichtungen

Diese Bauformen nehmen Zug & Druckkräfte mit einem einzigen Aufnehmer auf. Sie werden zwischen zwei Kraftangriffspunkte geschraubt und messen in beide Richtungen – typisch für Prüfstände, Pressenüberwachung, Seil- und Bandzugkräfte sowie das Nachrüsten bestehender Konstruktionen.

Kraftaufnehmer oder Wägezelle: dasselbe Bauteil, zwei Aufgaben

Wer eine Kraft messen will, wählt nach Nennkraft in kN, nach Zug, Druck oder Wechsellast und nach Genauigkeitsklasse aus – in einer Presse, an einem Prüfstand, in einer Materialprüfmaschine, bei der Schraubenvorspannung oder an einem Seil. Wer wiegen will, wählt nach Wägebereich in kg und nach Eichfähigkeit – am Behälter, am Silo, an der hängenden Last. Das Bauteil ist in beiden Fällen dasselbe. Deshalb stehen hier beide Anwendungen zusammen, und deshalb heißen die Artikel je nach Einsatz Kraftaufnehmer, Kraftsensor oder Wägezelle.

Bauformen im Programm

• S-förmige Aufnehmer (S-Beam) – die universelle Bauform für Zug und Druck im Wechsel

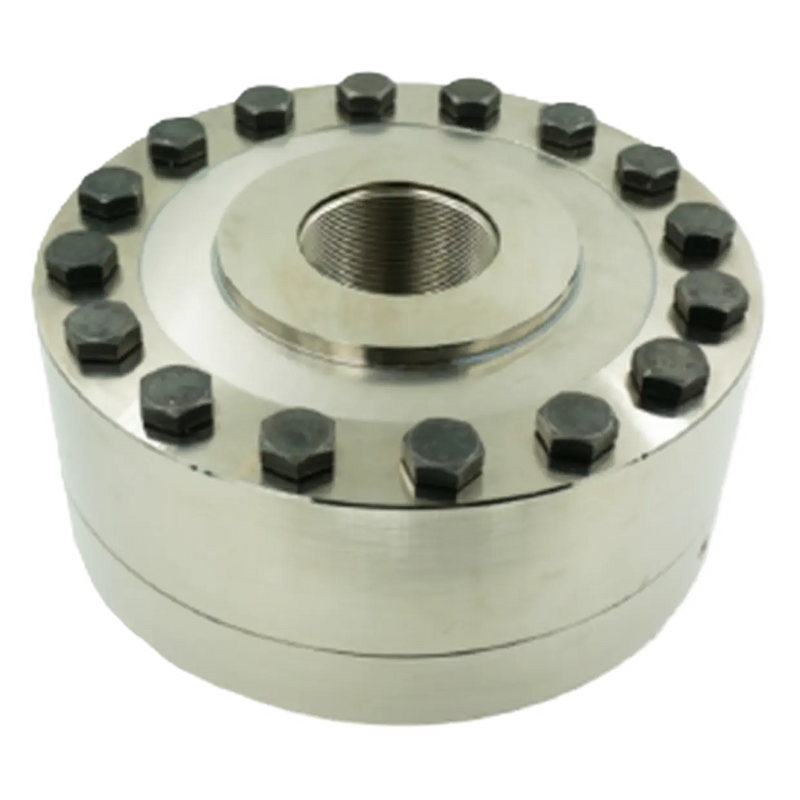

• Flansch- und Speichenaufnehmer – hohe Kräfte bei geringer Bauhöhe
• Flache Ausführungen – wenn der Einbauraum knapp ist
• Zugstab-Aufnehmer – für lange Messstrecken

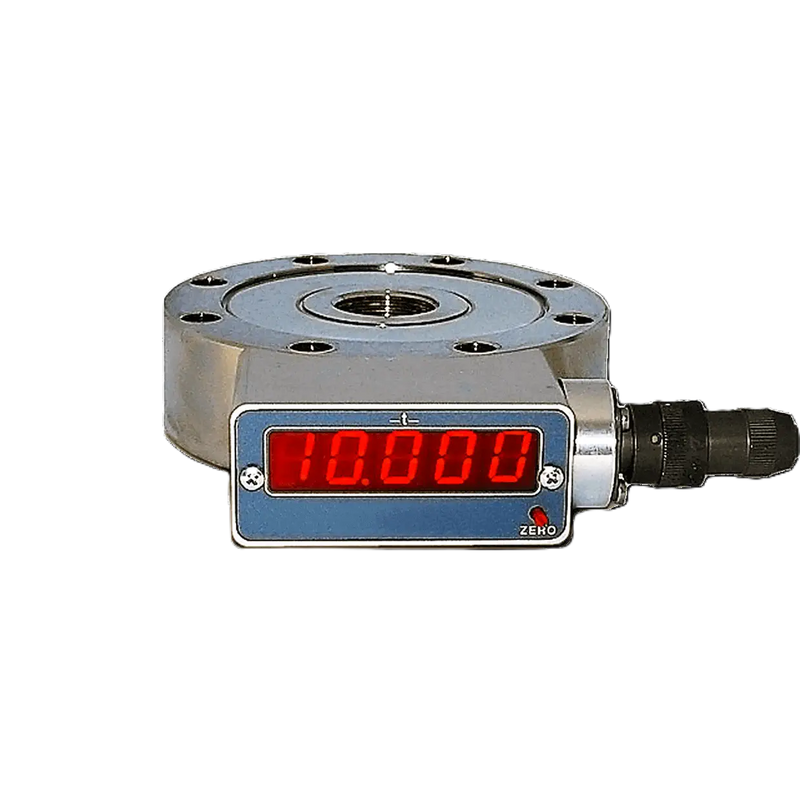

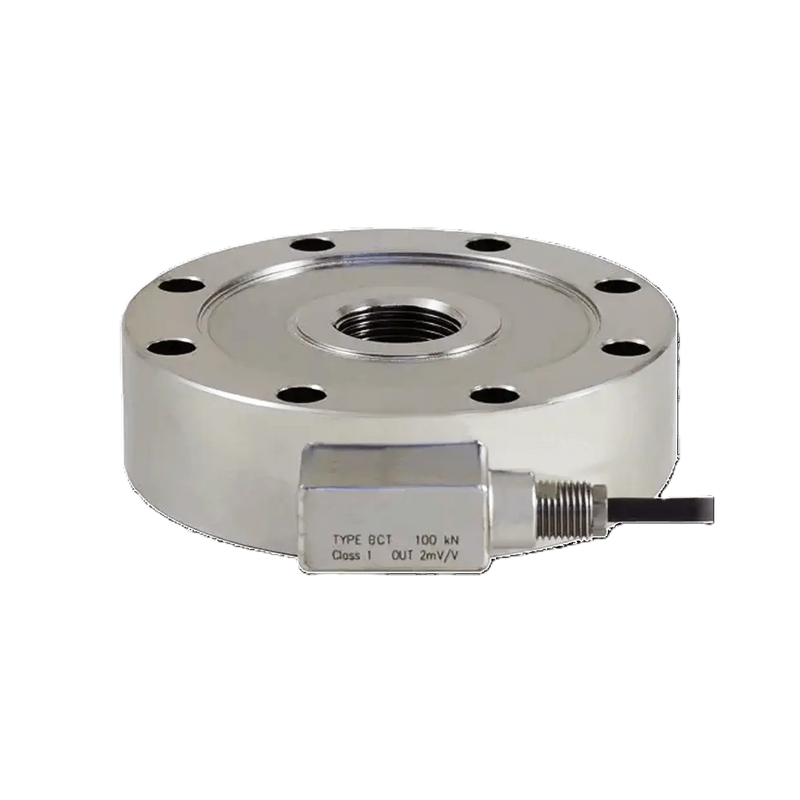

Die Spanne reicht von Miniatur-Kraftaufnehmern für wenige Newton (FSA, FZA) über Zug-Druck-Kraftsensoren (FZB, FZE, FZF) bis zu Flanschaufnehmern im hohen kN-Bereich (4CT, 8CT), dazu Kraftmessplatten und Ausführungen mit integrierter Anzeige.

Signal, Schutzart und Kalibrierung

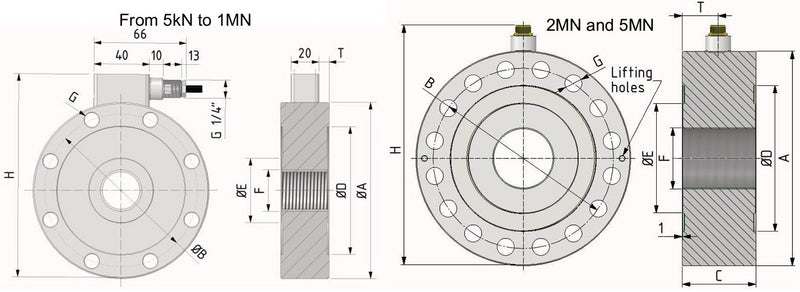

Alle Ausführungen arbeiten mit Dehnungsmessstreifen und geben ein mV/V-Signal ab, das sich mit unseren Wägetransmittern und Messverstärkern auf 4…20 mA, 0…10 V oder IO-Link umsetzen lässt. Für anspruchsvolle Umgebungen gibt es Varianten mit ATEX-Zulassung und Schutzart bis IP69k. Datenblatt und 3D-Daten stehen bei jedem Artikel zum Download bereit, auf Wunsch kalibrieren wir nach ISO 17025 im eigenen Labor.
