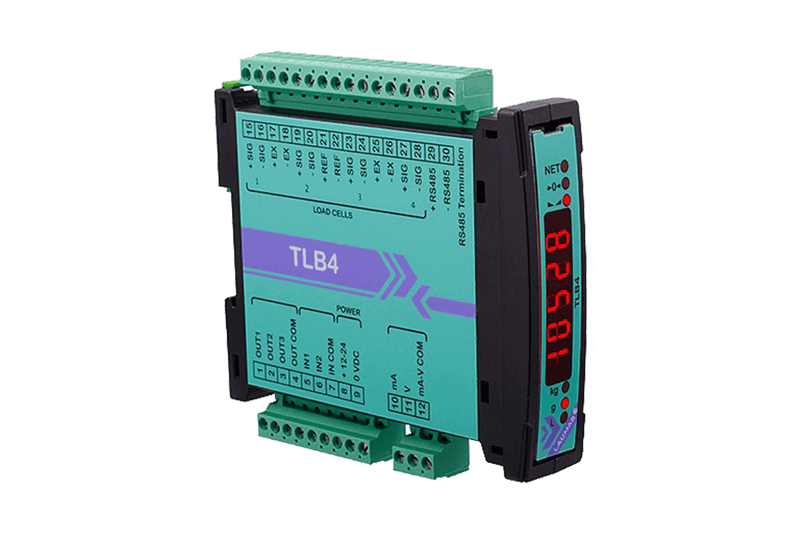

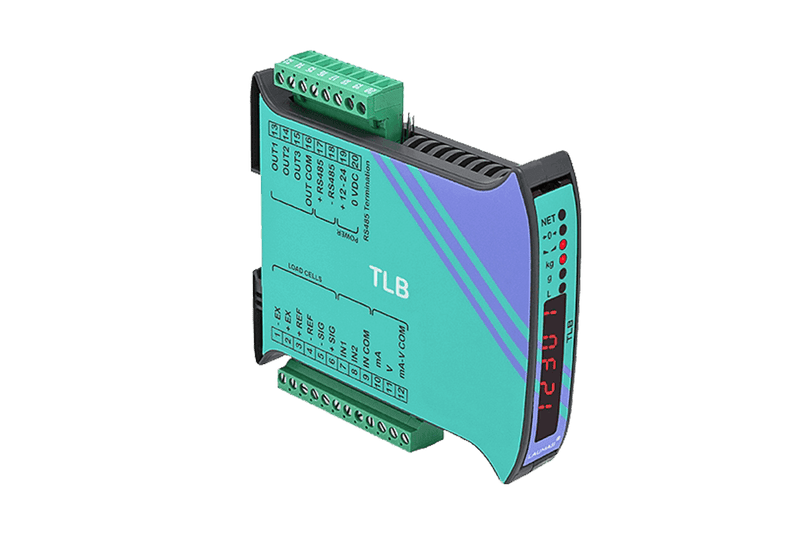

Umfang der Wägetransmitter bzw. DMS Messverstärker
Der Wägetransmitter besitzt, je nach Ausführung, mehrere getrennte Signaleingänge, an welche die einzelnen DMS Sensoren angeschlossen werden können. Gängig sind hier 4 bis 6 Eingänge, sodass beispielsweise 4 Wägezellen einer Waage angeschlossen werden können. Der Messverstärker generiert nun einen elektrischen Impuls, welcher sodann über einen A/D Wandler aufbereitet und ausgegeben wird (Wägezellenauswertung). Ein besonderer Vorteil eines externen Messverstärkers ist die Tatsache, dass das Ausgangssignal direkt auf das benötigte Format angepasst werden kann. Über eine RS485 Schnittstelle lassen sich Anzeigemodule oder PCs mit Messsoftware ansteuern. Zugleich kann das analoge Ausgangssignal von einer SPS Steuerung ausgewertet werden. Einige Verstärker wandeln das Signal direkt für die Verwendung in Feldbussystemen, wie Profibus oder ProfiNet, um.
Zusammenfassung und Fazit
DMS Messverstärker sorgen nicht nur dafür, die Messwerte für die Steuereinheit aufzubereiten, sondern ermöglichen auch die Nutzung und Auswertung von DMS Sensoren in Bussystemen. Außerdem ermöglichen sie die Überbrückung größerer Entfernungen, so dass die ermittelten Messwerte auch an weiter entfernten Stellen präzise ausgewertet werden können.
Was macht ein Wägetransmitter?

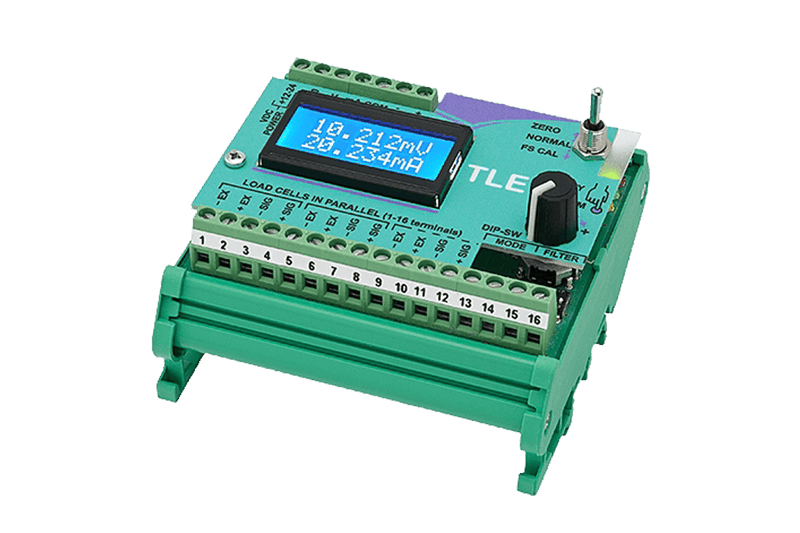

Ein DMS Messverstärker wandelt das Signal einer Wägezelle in ein reproduzierbares, messbares, digitales oder analoges Signal um. Wägezellen arbeiten im Bereich von mV/V. Das bedeutet, eine Messung bzw. Erfassung dieses Signals ohne entsprechenden DMS Messverstärker oder auch nur "DMS Verstärker" genannt, ist mit kaum möglich. Um das Signal mit einer SPS (Speicherprogrammierbare Steuerung) oder einer Waagenanzeige weiterzuverarbeiten, wandelt der DMS Messverstärker das Signal der Wägezelle um. Als analoges Ausgangssignal des DMS Verstärkers stehen 0-20mA, 4-20mA, sowie 0-10V zur Verfügung. DMS Messverstärker bieten zusätzlich die Möglichkeit das Signal der Wägezelle digital auszugeben.
Was gibt es für DMS Verstärker?
Es gibt eichfähige und nicht eichfähige DMS Messverstärker. DMS Messverstärker können als Schaltschrankeinbauvariante, als "Stand-Alone" Modul oder fest verbaut in Waagenanzeigen und SPS Messkarten zum Einsatz kommen.
Welche Signalausgänge hat ein DMS Verstärker?
DMS Verstärker gibt es in verschiedenen Varianten. Mit serieller Schnittstelle oder Analogausgang mit 0-10V oder 0-20mA bzw. 4-20mA.
Wie kann ich einen DMS Verstärker nutzen?
DMS Verstärker benötigen eine Spannungsversorgung und können direkt mit den Wägezellen verbunden werden. Die Speisespannung der Wägezelle erfolgt durch den DMS Verstärker, dieser kann von 12 bis 24 VDC gespeist werden.
Für welche Anwendungen benötige ich einen DMS Verstärker?
Einen DMS Messverstärker benötigen Sie immer dann, wenn Sie den Messwert von DMS Wägezellen auswerten wollen. DMS Wägezellen kommen im Waagenbau zum Einsatz. Mit DMS Wägezellen lassen sich Kräfte auf Zug- /Druck- /Torsion messen. Eine klassische Tischwaage beinhaltet in der Regel eine Wägezelle, einen integrierten DMS Messverstärker und eine Waagenanzeige. Silowaagen bestehen aus mehreren Standfüßen, die über ein Wägemodul die Gewichtsänderung an einen DMS Messverstärker weitergeben.
Kann ich den DMS Messverstärker direkt an die SPS anschließen?
DMS Messverstärker wandeln das Signal der Wägezellen in ein analoges oder digitales Signal um, das direkt von einer SPS gelesen werden kann (4-20mA oder 0-10V sind hier der Standard).
Wie viele Wägezellen kann ich an einen DMS Messverstärker anschließen?

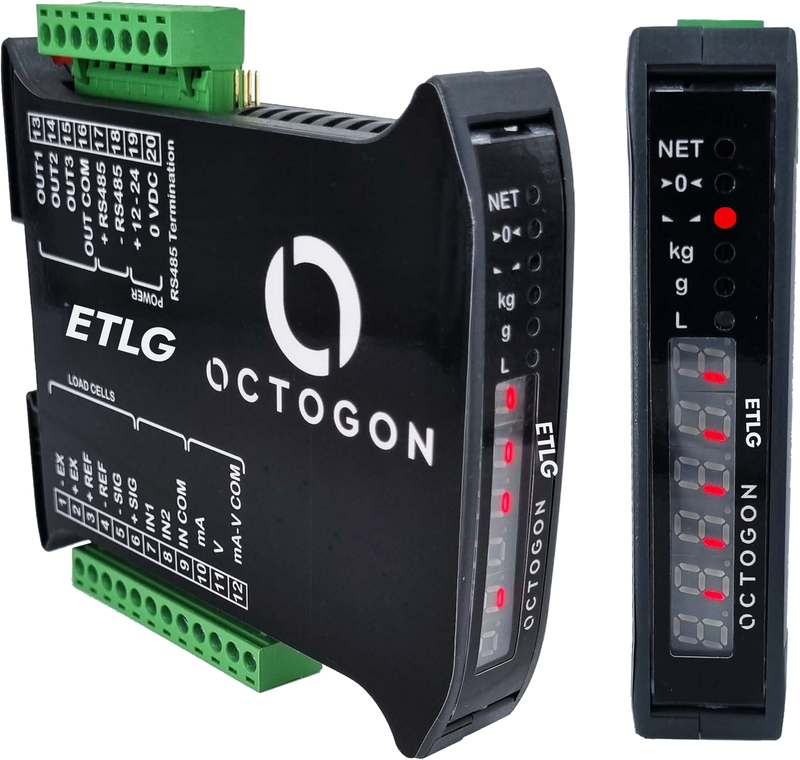

An DMS Messverstärker von octogon lassen sich, je nach Typ, bis zu 4 DMS Wägezellen anschließen. Oft kommen Kabelklemmkästen oder auch "Anschlusskasten für Wägezellen" genannt, zum Einsatz. Hier lassen sich dann bis zu 6 Wägezellen parallel schalten und über eine Leitung an den DMS Messverstärker weiterleiten.
