Beschreibung

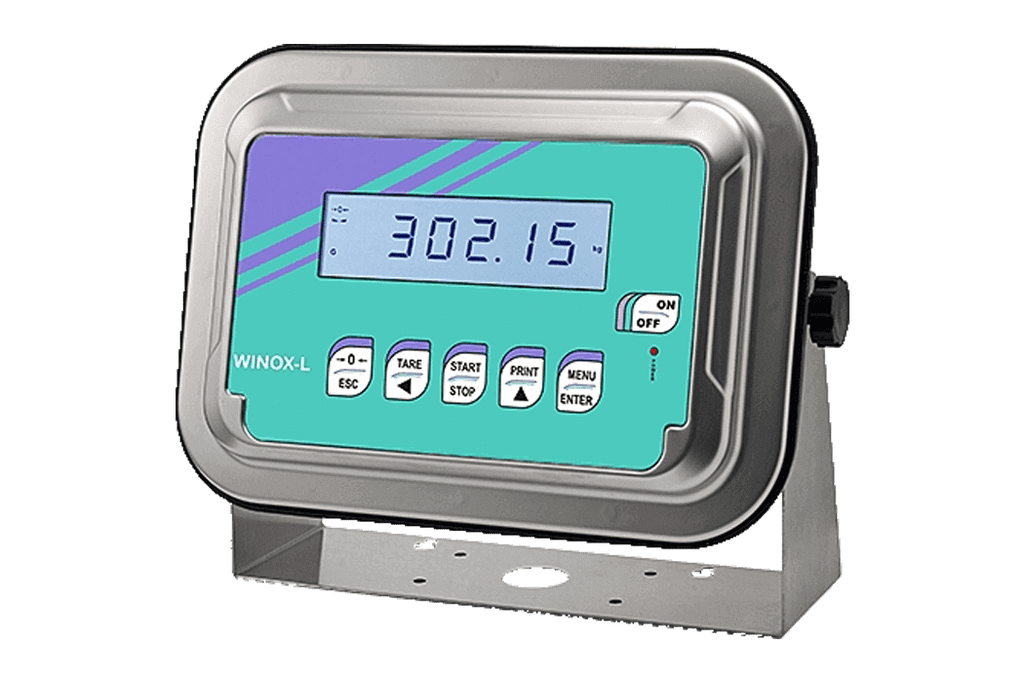

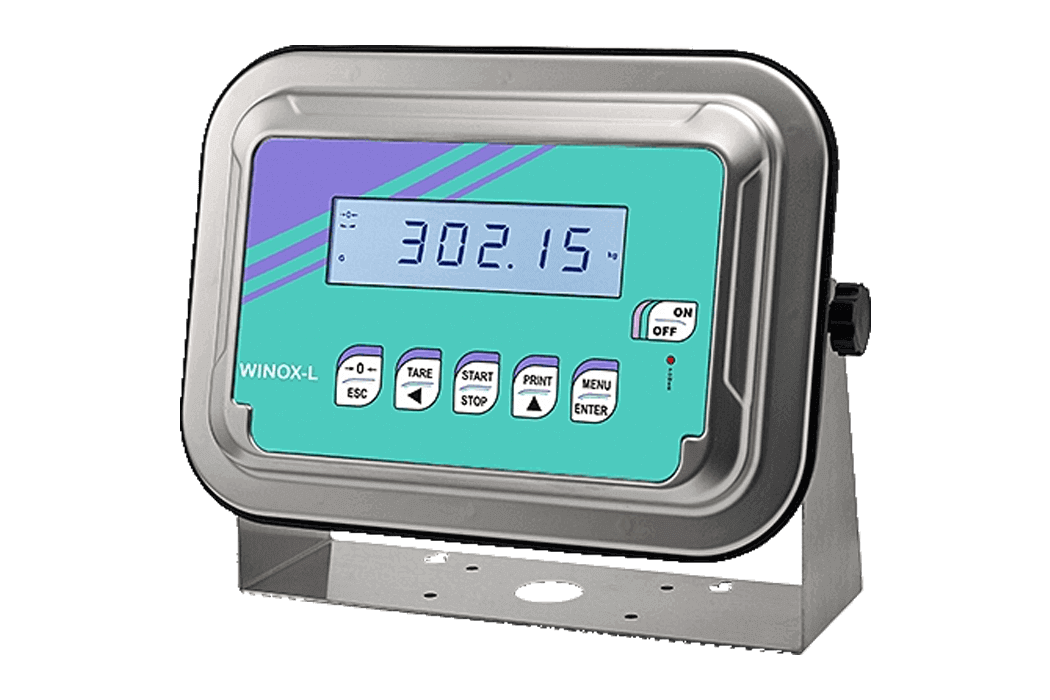

Die EILG ist ein Wägeindikator aus Edelstahl AISI 304, Typ WINOX-L; die L-Version unterscheidet sich von der R-Version durch ihre 6-stellige semi-alphanumerische hintergrundbeleuchtete LCD-Anzeige mit 46 Meldungssymbolen anstelle der roten LED-Anzeige mit 16 Anzeige-LEDs.
Sie ist für Wäge- und Dosieraufgaben in Umgebungen gedacht, in denen das Gehäuse regelmäßig gereinigt wird; der Einbau erfolgt an Wand, Tisch, Säule oder Schalttafelfront, eine Halterung ist enthalten.
Die Ziffernhöhe beträgt 20 mm, bedient wird über eine 6-Tasten-Tastatur; das Gehäuse ist nach IP68 geschützt, auf Anfrage mit IP69K-Kennzeichnung nach DIN 40050-9 für die Hochdruck- und Dampfstrahlreinigung (100 bar, 80 °C, 250 Sekunden). Die Abmessungen betragen 286 x 206 x 108 mm, mit Halterung 290 x 206 x 187 mm, die Panelbohrung 248 x 160 mm.
Der Wägeeingang nimmt bis zu 8 Wägezellen mit 350 Ω auf. Der A/D-Konverter arbeitet mit 24 Bit und 16.000.000 Digits bei 4,8 kHz und liefert 300 Konvertierungen pro Sekunde; der Messbereich beträgt ±39 mV, die nutzbare Empfindlichkeit ±7 mV/V, die Linearität < 0,01 % Vollausschlag. Vorhanden sind 5 Relaisausgänge, 3 optoisolierte digitale PNP-Eingänge sowie RS485 und RS232 mit ModBus RTU, ASCII oder kontinuierlicher Übertragung; ein WiFi-Modul mit 2,4 GHz, ein Analogausgang sowie Feldbus- und Ethernet-Module sind auf Anfrage erhältlich. Die Versorgung erfolgt mit 12 bis 24 V DC bei 6 W, der Betriebstemperaturbereich reicht von -20 °C bis +60 °C.
Vorteile auf einen Blick
- Wägeindikator aus Edelstahl AISI 304, Schutzart IP68, IP69K auf Anfrage
- 6-stellige LCD-Anzeige, 20 mm Ziffernhöhe, 46 Meldungssymbole
- Einbau an Wand, Tisch, Säule oder Schalttafelfront
- Bis zu 8 Wägezellen mit 350 Ω
- A/D-Konverter 24 Bit, 16.000.000 Digits, 300 Konvertierungen/s
- Bis zu 99 einstellbare Formeln mit automatischer Fallberechnung
- RS485 und RS232 mit ModBus RTU, WiFi-Modul auf Anfrage
- Ausführungen für ATEX II 3GD und IECEx (Zone 2-22)
