Beschreibung

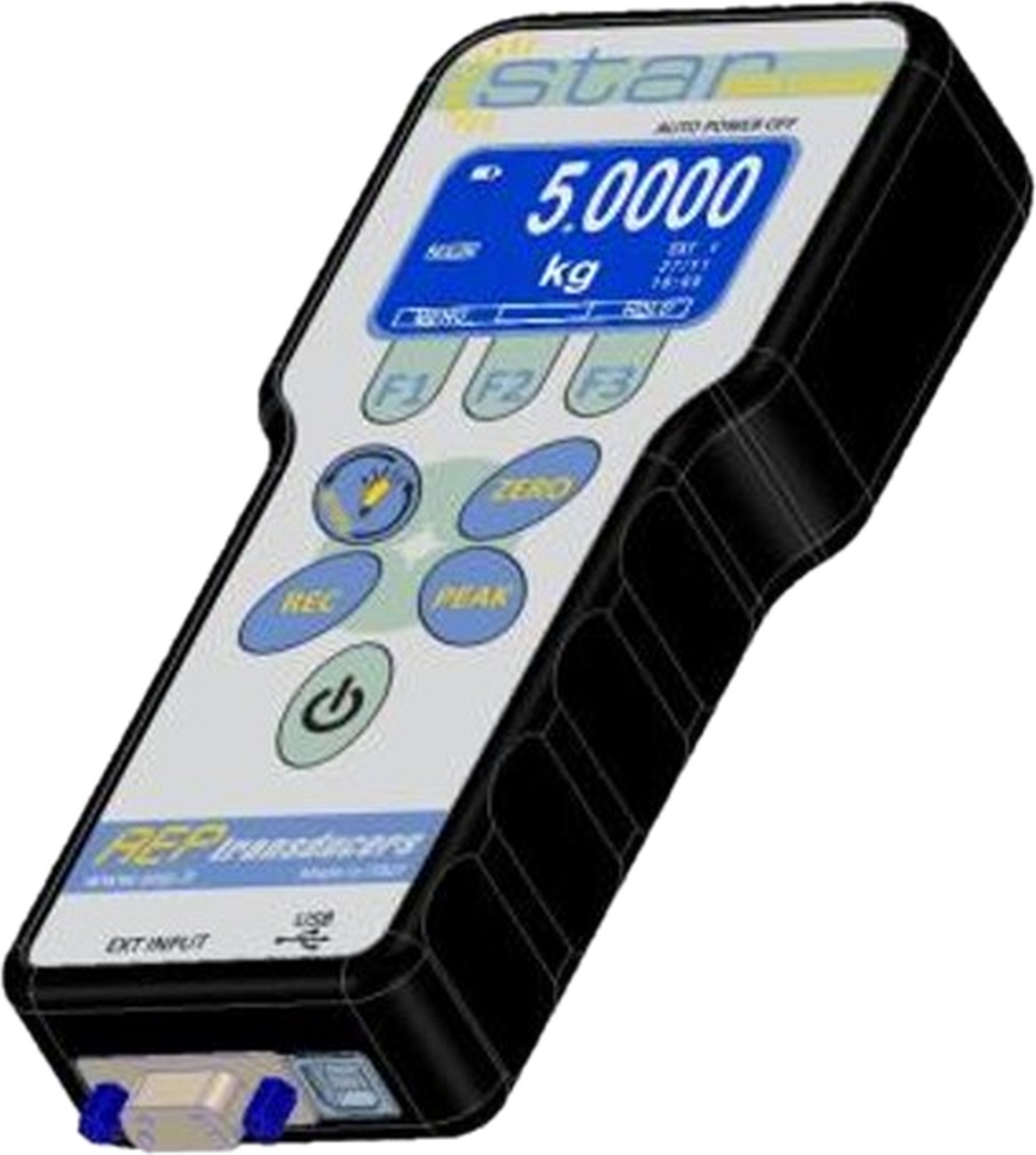

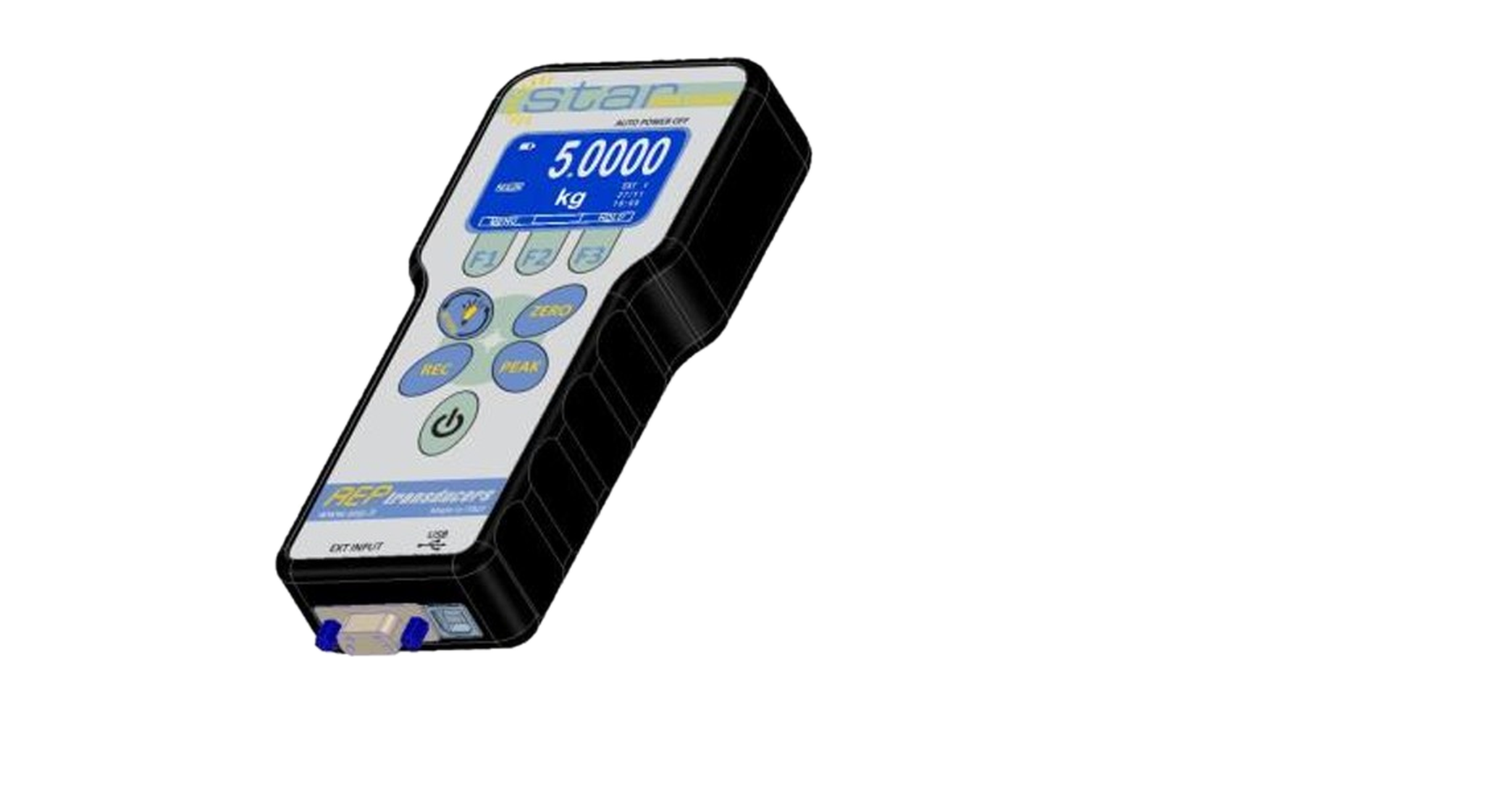

Die EHAA ist ein professionelles Handheld mit Datenlogger für Dehnungsmessstreifen-Aufnehmer, Typ AE-Star.
Sie erfasst Kraft, Gewicht, Druck, Drehmoment und Weg mit einem Gerät und eignet sich für Messungen an Prüfständen, im Feld und im Service.
Der Analogeingang ist für Aufnehmersignale von ±2 mV/V ausgelegt und löst mit 24 bit in ±50.000 Teilungen auf. Die Abtastrate liegt zwischen 5 und 4.800 Hz, die Genauigkeit am externen Eingang bei ±0,01 % FS und der relative Linearitätsfehler bei ≤ ±0,01 % FS. Die Aufnehmerspeisung beträgt 5 V DC, der Eingangswiderstand für Halb- und Viertelbrücken 350 Ω oder 700 Ω.

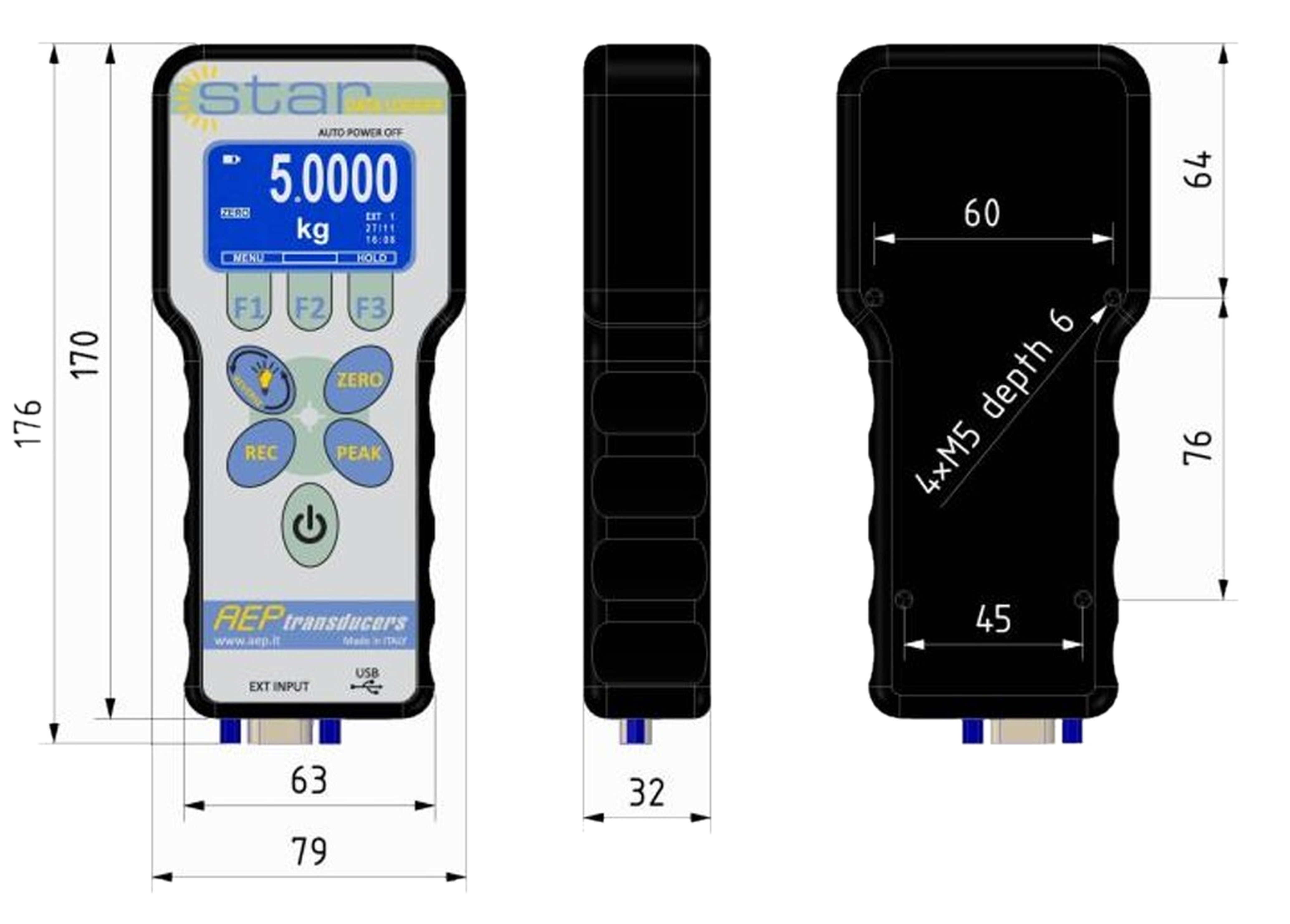

Der Datenlogger speichert bis zu 130.000 Messwerte, bis zu 7 Aufnehmer werden automatisch erkannt. Zur Verfügung stehen die Funktionen ZERO, HOLD, PEAK und ein digitaler Filter, die hinterleuchtete grafische Anzeige lässt sich um 180° drehen. Über die USB-Schnittstelle laufen Datenübertragung und Laden. Das Aluminiumgehäuse mit Silikon-Schutzhülle misst 176 x 79 x 32 mm, wiegt etwa 0,7 kg und ist nach IP40 gemäß EN 60529 geschützt. Der interne Li-Ionen-Akku erreicht rund 24 h Betriebszeit, der Arbeitstemperaturbereich reicht von +10 °C bis +50 °C.
Vorteile auf einen Blick
- Handheld mit Datenlogger für DMS-Aufnehmer
- Eingangssignal ±2 mV/V, Auflösung 24 bit, ±50.000 Teilungen
- Abtastrate 5 bis 4.800 Hz
- Genauigkeit ±0,01 % FS am externen Eingang
- Datenlogger für bis zu 130.000 Messwerte
- Bis zu 7 Aufnehmer werden automatisch erkannt
- Funktionen ZERO, HOLD, PEAK und digitaler Filter
- Schutzart IP40, Aluminiumgehäuse mit Silikonhülle
- Li-Ionen-Akku für rund 24 h, Laden über USB
