Beschreibung
Der TXMA ist ein Schienen-Temperatursensor für Bahnanwendungen, Herstellertyp Müller STSBA. Er misst die Temperatur der Fahrschiene und liefert den Messwert, mit dem die Weichenheizung geregelt wird.

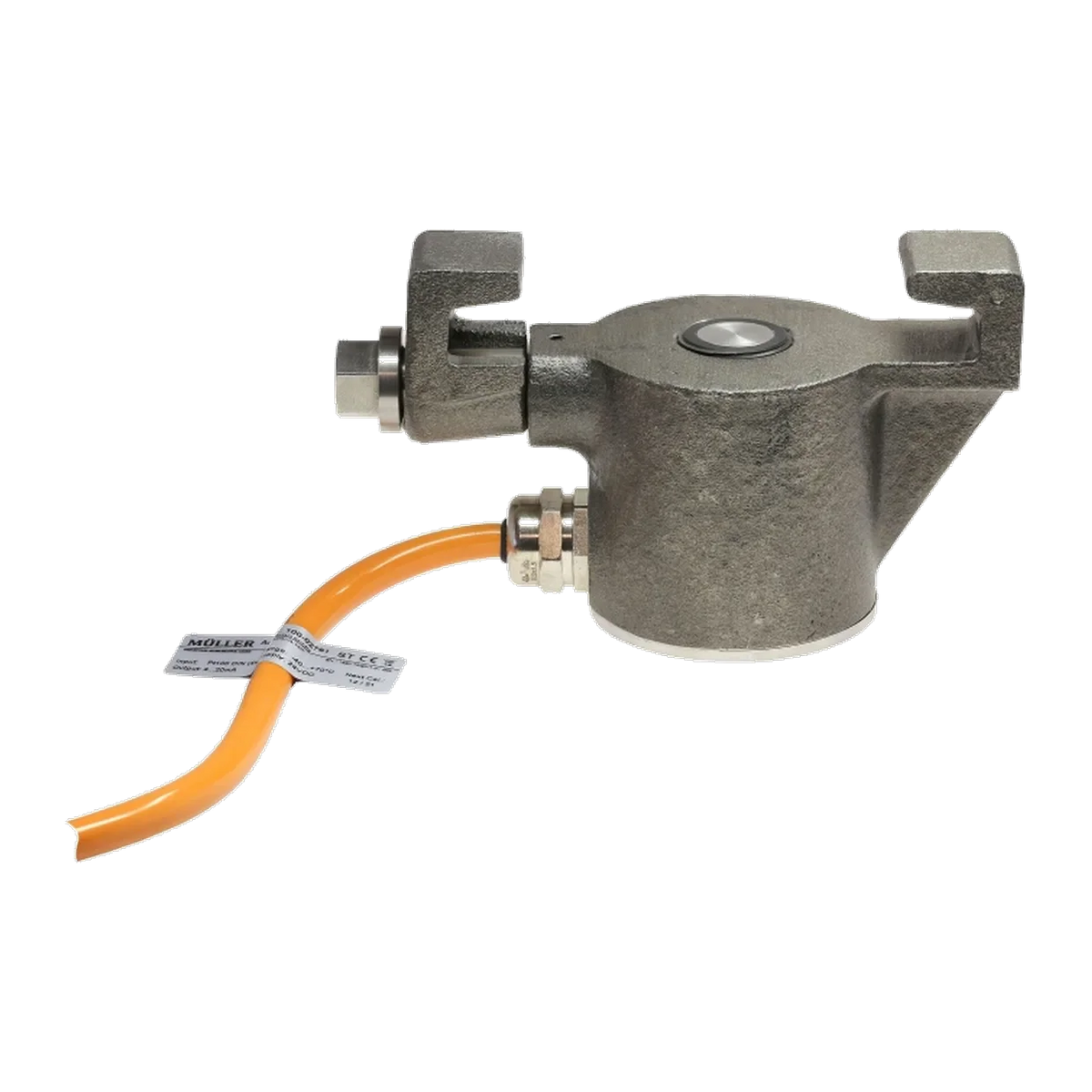

Das Gehäuse passt ohne Anpassung auf die Schienenprofile S 49, S 54, UIC 60 und R 65. Befestigt wird es mit Kralle und Gegenkralle über eine Gewindestange M10 der Festigkeitsklasse 10.9, Anzugsdrehmoment 68 Nm; der Einbau muss unterhalb des Heizstabes erfolgen, sonst misst der Fühler die Heizung statt der Schiene. Das Gehäuse misst 68 × 64 mm, ist voll vergossen, besteht aus dem Werkstoff x 25 CrNiSi 18.9 und wiegt etwa 1,5 kg; die Arbeitstemperatur reicht von -40 … +85 °C, optional -50 … +105 °C.
Einen Stecker gibt es nicht: Die Anschlussleitung H07BQ-F, 2 × 1,5 mm² ist über eine Verschraubung PG 11 aus dem Verguss herausgeführt. Der Ausgang ist galvanisch getrennt, die Isolationsspannung beträgt 1500 VAC über 60 s – im Gleis, wo Traktionsströme und Rückstrom fließen, ist das der entscheidende Wert.
Als Messelement sitzt ein Pt100 in 4-Leiter-Schaltung der Klasse A im Gehäuse. Der Messbereich ist konfigurierbar und ab Werk auf -30 … +60 °C gesetzt, die Auflösung beträgt 0,1 °C, die Messabweichung liegt unter ±0,05 % der Messspanne. Am Ausgang liegt 4 … 20 mA in 2-Draht-Technik, umkehrbar auf 20 … 4 mA, mit Ausgangsgrenzen 3,8 … 20,5 mA nach NAMUR. Versorgt wird der Sensor mit 9 … 36 VDC.
Vor der Bestellung beachten: Eine Bahnnorm ist nicht dokumentiert – das Blatt beruft sich auf eine „Technische Freigabe der Deutschen Bahn AG“, nennt aber keine Nummer und kein Datum, und EN 50121, EN 50155 und EN 45545 kommen darin nicht vor; vor einem Einsatz im Bahnbereich ist der Nachweis beim Hersteller anzufordern. Die 1500 VAC über 60 s sind Isolationsspannung, nicht dauerhafte Betriebsisolation; eine Überspannungskategorie und ein Blitzschutz sind nicht genannt. Eine Schutzart nennt das Datenblatt nicht – das Gehäuse ist voll vergossen, eine IP-Kennzahl fehlt. Zum Ändern des Messbereichs ist das Konfigurationsset mit der Software DTM-Control nötig, Verbindung über RS 232-C; wird im laufenden Betrieb konfiguriert, ist die Verbindung zur Steuerung der Weichenheizung unterbrochen, und ob das Set noch lieferbar ist, ist beim Hersteller zu klären. Ein CE-Zeichen und ein Explosionsschutz sind nicht dokumentiert.
Vorteile auf einen Blick
- Passt ohne Anpassung auf S 49, S 54, UIC 60 und R 65
- Pt100 4-Leiter Klasse A, Auflösung 0,1 °C
- 4 … 20 mA, umkehrbar auf 20 … 4 mA, Grenzen 3,8 … 20,5 mA nach NAMUR
- Galvanisch getrennt, Isolationsspannung 1500 VAC über 60 s
- Gehäuse 68 × 64 mm aus Edelstahl, voll vergossen, etwa 1,5 kg
- Kralle mit Gewindestange M10, Anzugsdrehmoment 68 Nm
