Beschreibung

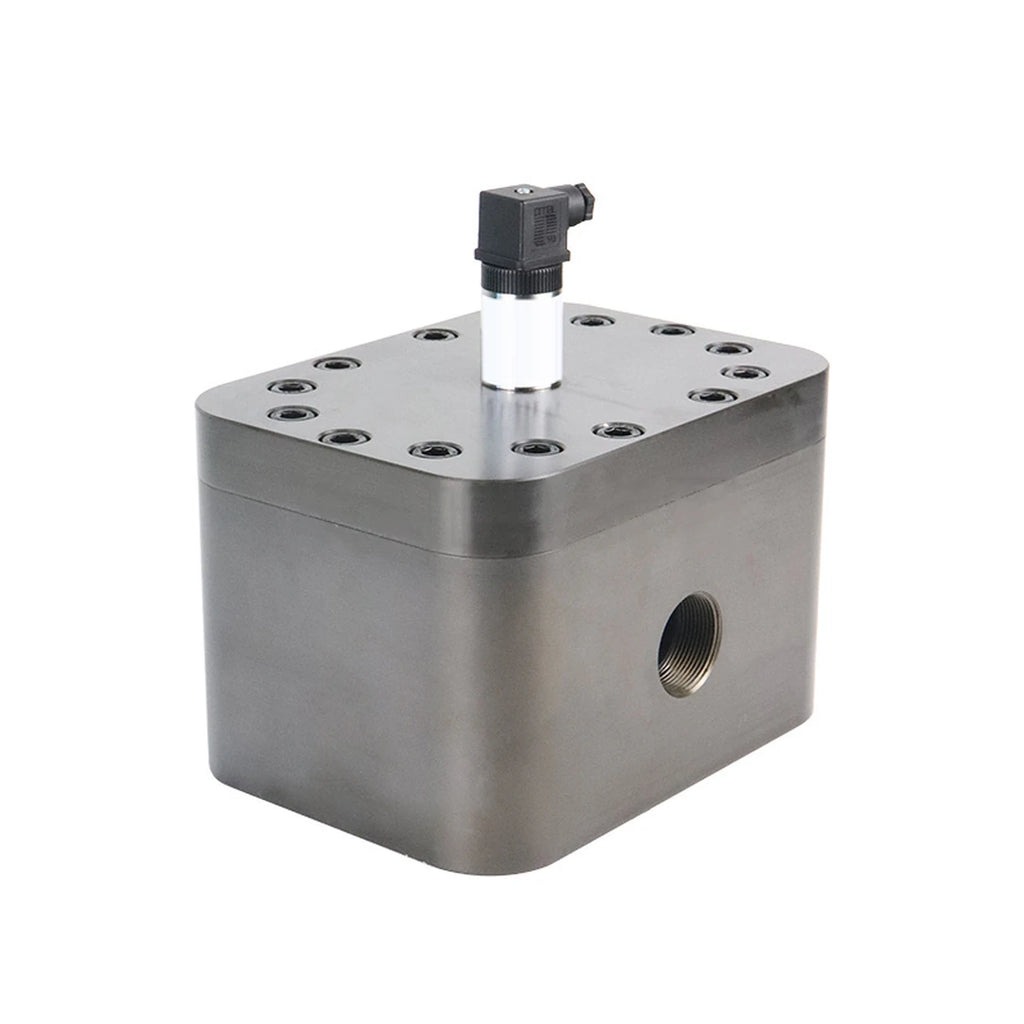

Der QZKF ist ein Zahnrad-Durchflussmesser für Durchflüsse von 2 bis 350 L/min in sechs Baugrößen. Er eignet sich besonders für Kraftstoffe, Öle, Fette, Klebstoffe, Lösemittel, Tinten und Insektizide und ist auch in einer druckfesten Ausführung mit Gussgehäuse erhältlich.
Verdrängerprinzip mit zwei kämmenden Zahnrädern, kein gerader Einlauf nötig. Messbereich 2 … 350 L/min, Genauigkeit ± 0,5 % vom Endwert, Wiederholbarkeit ± 0,1 % vom Endwert. Ausgänge PAF/NAF: Schaltausgang PNP oder NPN, Impuls und 4 … 20 mA gemeinsam, mit OLED-Anzeige; HP/HA/MP/MA: nur Impuls oder 4 … 20 mA. Versorgung 16 … 30 V DC laut Datenblock. Anschluss Rechteck-Steckverbinder oder M12 × 1, fünfpolig.
Gehäuse aus Aluminium (150 bar) oder Edelstahl 304 bzw. 316L (400 bar), Dichtung FKM oder PTFE für aggressive Medien. Prozessanschluss Innengewinde G1/2 … G2 oder M42 × 2. Mediumtemperatur als technischer Parameter -30 … +80 °C, 150 °C auf Anfrage. Die Schutzart ist nicht dokumentiert. Die druckfeste Ausführung (Bestellfeld E) hat ein Gussgehäuse mit zwei Kabeleinführungen; eine Ex-Kennzeichnung nennt das Blatt nicht. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Die Mediumtemperatur steht viermal unterschiedlich im Blatt, gesichert ist nur -30 … +80 °C. Die Baugröße 20 … 200 L/min ist mit G1/4 angegeben, das Gewinde ist vor der Bestellung zu bestätigen. Ohne Kennzeichnung ist die druckfeste Ausführung nicht für den Ex-Bereich einsetzbar.
Vorteile auf einen Blick
- Verdrängerprinzip, kein gerader Einlauf nötig
- Sechs Baugrößen bis 350 L/min
- Wiederholbarkeit ± 0,1 % vom Endwert
- Schalt-, Impuls- und 4 … 20 mA-Ausgang kombiniert
- OLED-Anzeige in Ausführung PAF/NAF
- Edelstahlgehäuse bis 400 bar
- Innengewinde bis G2 oder M42 × 2
- Dichtung PTFE für aggressive Medien
