Beschreibung

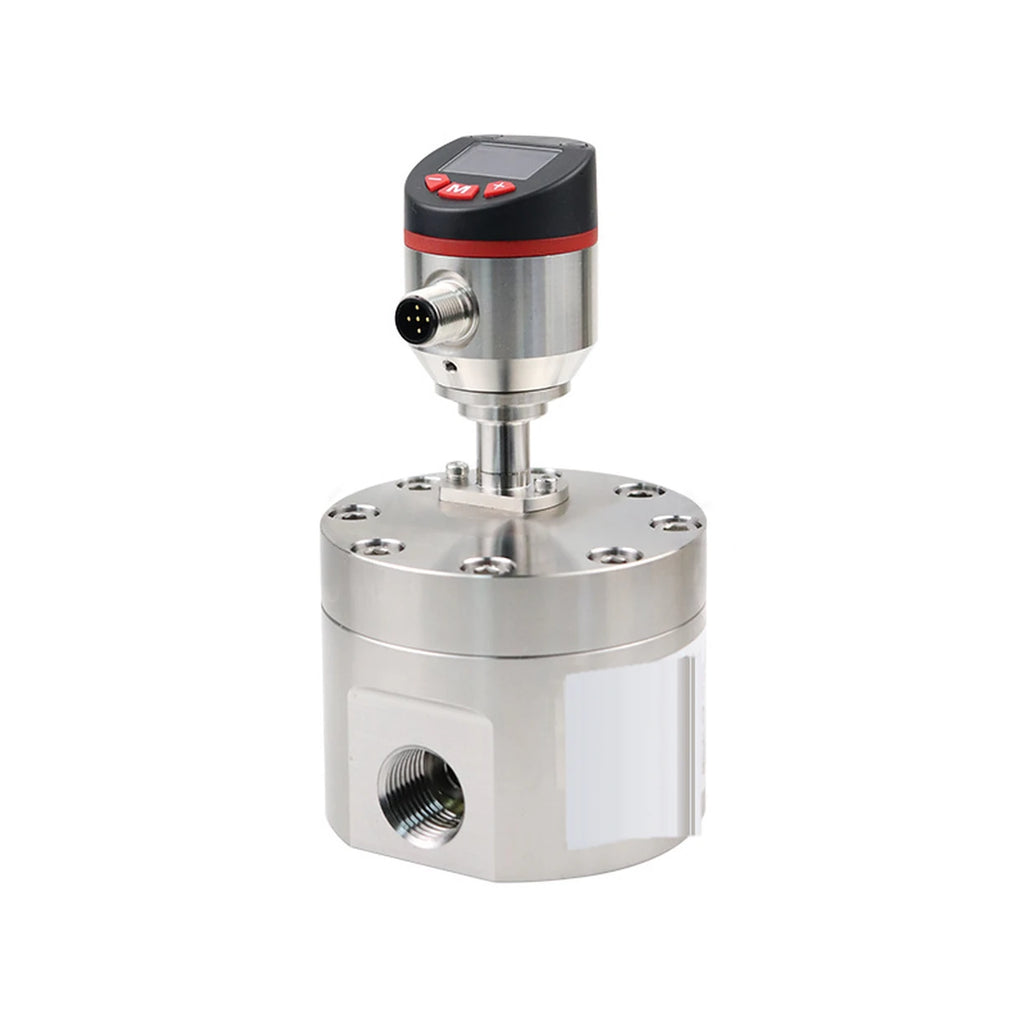

Der QZKA ist ein Zahnrad-Durchflussmesser nach dem Verdrängerprinzip für kleine und viskose Durchflüsse. Er eignet sich besonders für Öle, Fette, Kraftstoffe, Harze, Klebstoffe, Lösemittel, Tinten und Kältemittel bis zu einer Viskosität von 10 000 Pa·s.
Zwei kämmende Zahnräder verdrängen je Umdrehung ein festes Volumen, Messbereich 5 mL/min … 150 L/min in sieben Baugrößen, Genauigkeit ± 0,5 % vom Endwert, Wiederholbarkeit ± 0,2 % vom Endwert. Version A3: zwei Schaltausgänge PNP/NPN und analog 4 … 20 mA, 1 … 5 V oder 0 … 10 V; AR: RS485 und Analogausgang; SA: Analogwert für Durchfluss und Temperatur, Schalt-, Impulsausgang und IO-Link. Versorgung 12 … 30 V DC, Stecker M12 × 1, fünfpolig. Farbdisplay mit Durchfluss, Prozent vom Bereich und Summe, drei Tasten.
Gehäuse aus Aluminium (40 bar), Edelstahl 304 oder 316 (100 · 250 · 400 bar) oder PP (10 bar); Dichtung FKM bis 200 bar, PTFE über 200 bar oder EPDM. Prozessanschluss G1/4 … G1 je Baugröße, zwei Befestigungsgewinde M5, M6 oder M8. Mediumtemperatur -30 … +120 °C, +140 °C mit Code T (nicht für Aluminium und PP). Die Schutzart ist nicht dokumentiert, das Blatt nennt kein CE-Zeichen. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Die Druckangaben widersprechen sich, und FKM endet bei 200 bar trotz Gehäusen für 250 und 400 bar. Die Genauigkeit bezieht sich auf den Endwert, nicht auf den Messwert. Vor dem Zähler ist ein Filter feiner als 100 mesh nötig.
Vorteile auf einen Blick
- Verdrängerprinzip, Anzeige unabhängig von Dichte und Viskosität
- Sieben Baugrößen von 5 mL/min bis 150 L/min
- Wiederholbarkeit ± 0,2 % vom Endwert
- Ausgänge 4 … 20 mA, PNP/NPN, Impuls, RS485, IO-Link
- Farbdisplay mit Summenzähler und drei Tasten
- Edelstahlgehäuse bis 400 bar
- Hochtemperaturoption bis +140 °C
- Temperaturausgang in Version SA
