Beschreibung

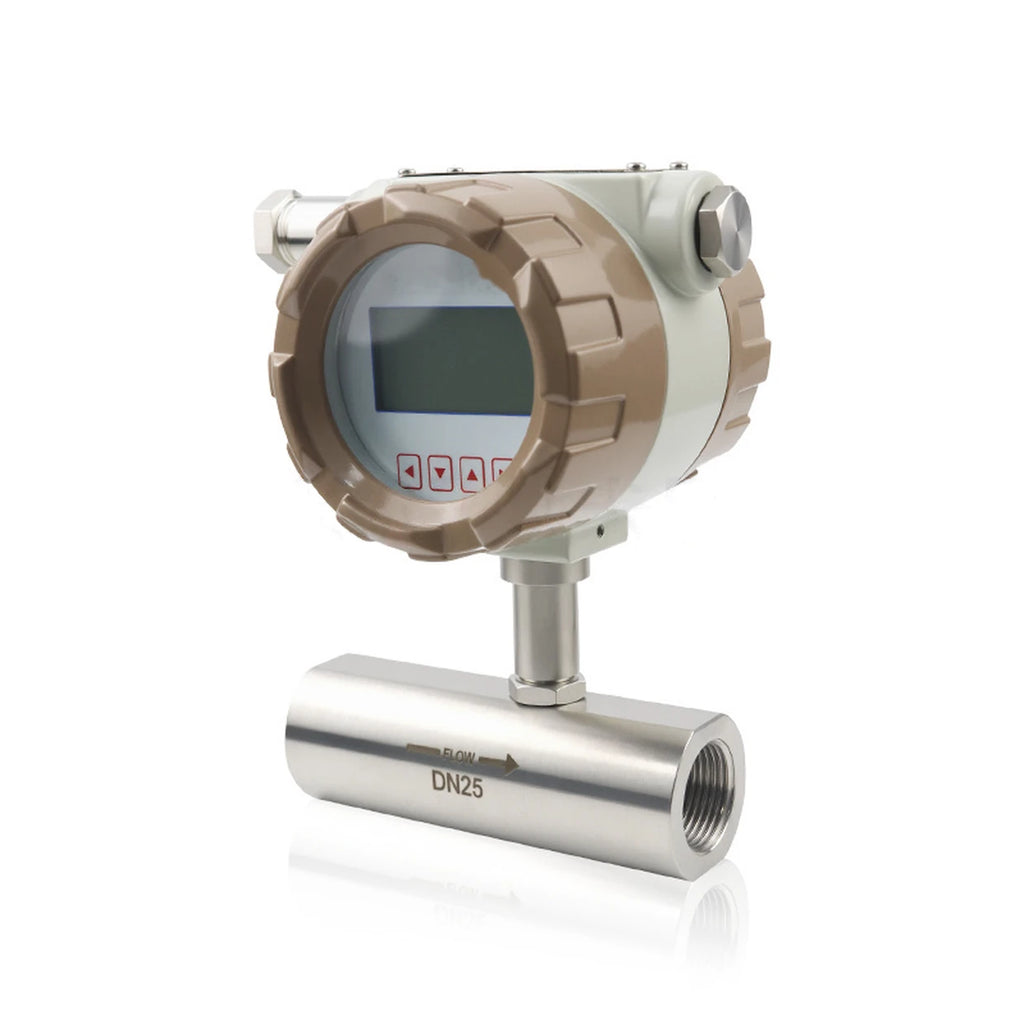

Der QTKC ist ein Turbinen-Durchflussmesser mit Feldmessumformer in einem runden Feldgehäuse mit zwei Kabeleinführungen. Er eignet sich besonders für niedrigviskose Flüssigkeiten wie Wasser, Diesel oder Benzin, wenn der Messwert am Gerät abgelesen werden soll; eine batteriebetriebene Ausführung ist verfügbar.
Turbinenprinzip, Messbereich DN 10 … DN 300 bzw. 0,2 … 1800 m³/h. Genauigkeit, Wiederholbarkeit und Versorgungsspannung sind im Datenblatt nicht dokumentiert. Ausgangsvarianten: Impuls (F), 4 … 20 mA (A), 4 … 20 mA mit Impuls- und Schaltausgang (S), zusätzlich mit Mengen- und Kommunikationsausgang (R) sowie Batteriebetrieb ohne Ausgangssignal (C, Lithiumbatterie, jährlicher Wechsel). Anzeige über eine LED-Anzeigeeinheit mit vier Tasten (F, A) oder eine LCD-Anzeigeeinheit (S, R, C).
Druckfestigkeit 16 bar oder 250 bar nach Bestellschlüssel; Nenndruck PN 6,3 · 16 · 25 · 40 MPa bis DN32, 2,5 MPa bis DN100, 1,6 MPa bis DN300; max. Druckverlust 0,05 MPa bei DN10 bis 0,025 MPa bis DN300. Mediumtemperatur ≤ 100 °C Standard, ≤ 130 °C Typ H, ≤ 180 °C Typ H1. Benetzte Werkstoffe, Schutzart und Umgebungstemperatur sind nicht dokumentiert. Der Verstärker ist in Normal- und druckfester Ausführung genannt, eine Ex-Kennzeichnung ist nicht angegeben. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Das Blatt enthält keine Tabelle technischer Parameter, die fehlenden Werte sind mit der Anfrage zu klären. Der Höchstdurchfluss von 222 m³/h bei DN100 ist mit der Anfrage zu klären.
Vorteile auf einen Blick
- Feldmessumformer im runden Feldgehäuse
- LED- oder LCD-Anzeigeeinheit
- Ausgänge Impuls, 4 … 20 mA, Schalt- und Kommunikationsausgang
- Batterieausführung mit Lithiumbatterie
- Nennweiten DN 10 … DN 300
- Mediumtemperatur bis 180 °C in Ausführung H1
- Sensor auch in verschleißfester Hartlegierung
- Druckfestigkeit 16 oder 250 bar
