Beschreibung
Der QSKO ist ein mechanischer Inline-Paddel-Strömungswächter mit Durchgangsgehäuse für Nennweiten DN15 bis DN50. Er eignet sich besonders für Flüssigkeiten und Gase in Industrieautomation, Maschinenbau, Drucklufttechnik, Kälte- und Klimatechnik in Rohren bis 50 mm.
Ein federbelastetes Paddel sitzt in der Durchgangsbohrung, die Strömung lenkt es aus und ein Gestänge betätigt einen Mikroschalter. Einstellbereich je Modell festgelegt, zwölf Modelle aus sechs Nennweiten und je zwei Paddeln A und B von 1,5 … 10 L/min bis 50 … 150 L/min, Feineinstellung per Drehknopf. Wiederholbarkeit ± 2,5 des Gesamtbereichs, ohne Prozentzeichen im Datenblatt, eine Genauigkeit ist nicht dokumentiert, Hysterese 2 … 8 L/min je Modell, gemessen mit Wasser bei 20 °C. Ausgang Mikroschalter, Schließer und Öffner, Schaltleistung 250 V AC, 3 A. Anschluss über Schraubklemmen.

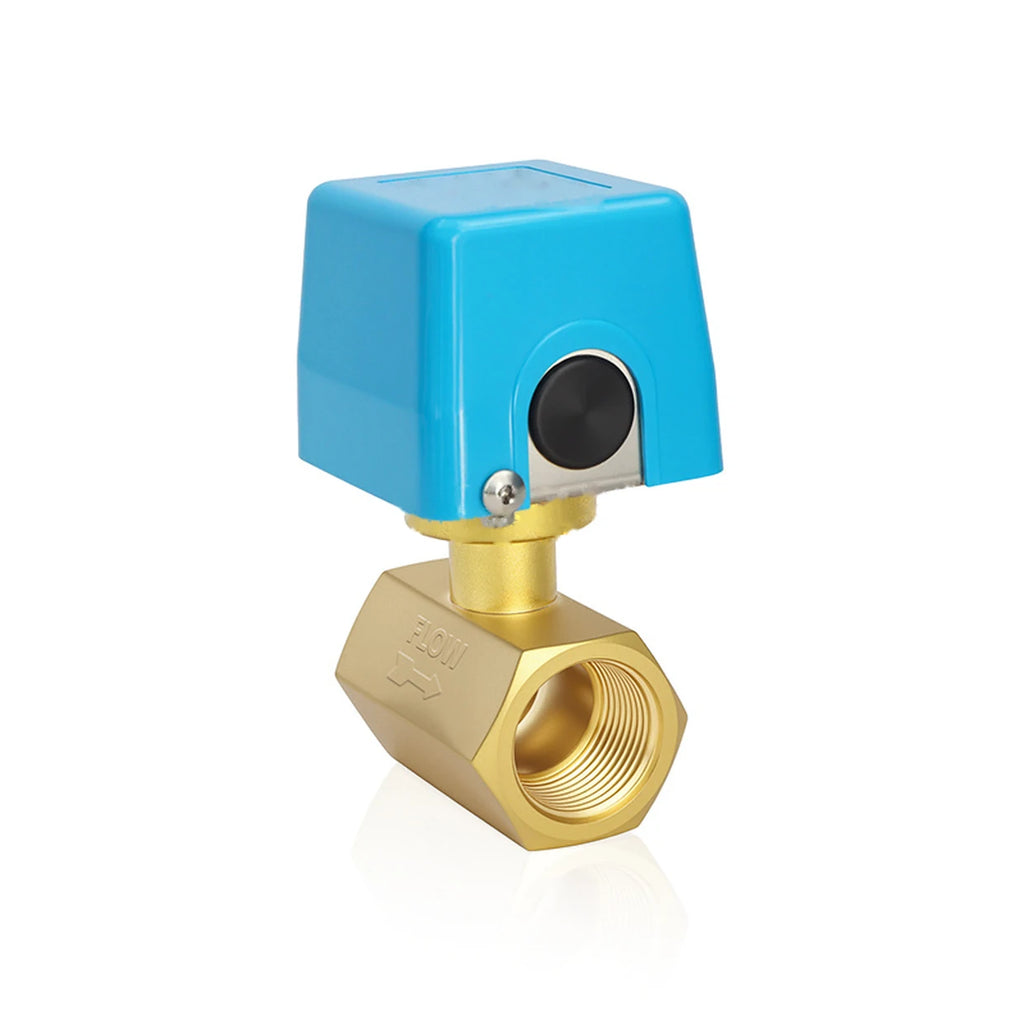

Körper Edelstahl, Prozessanschluss, Pleuelstange und Paddel Messing, Dichtung NBR, Außengehäuse ABS. Prozessanschluss Innengewinde R1/2, R3/4, R1, R1¼, R1½ oder R2 an beiden Enden. Druckfestigkeit 16 bar, Medientemperatur 90 °C, Umgebung -25 … +85 °C, Schutzart IP33. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Das im Foto gezeigte IP67-Gehäuse hat kein Bestellfeld. Drei der vier medienberührten Teile sind aus Messing, mit dem Edelstahlkörper bildet das in leitfähigem Wasser ein galvanisches Element.
Vorteile auf einen Blick
- Zwölf Modelle von DN15 bis DN50
- Schaltpunkt per Drehknopf einstellbar
- Hysterese für jedes Modell dokumentiert
- Wechsler 250 V AC, 3 A
- Mechanik und Elektrik vollständig getrennt
- Einbau in vier Lagen zulässig
- Gleiches Innengewinde an beiden Enden
- Werkseitige Einstellung auf den gewünschten Schaltwert angeboten
