Beschreibung

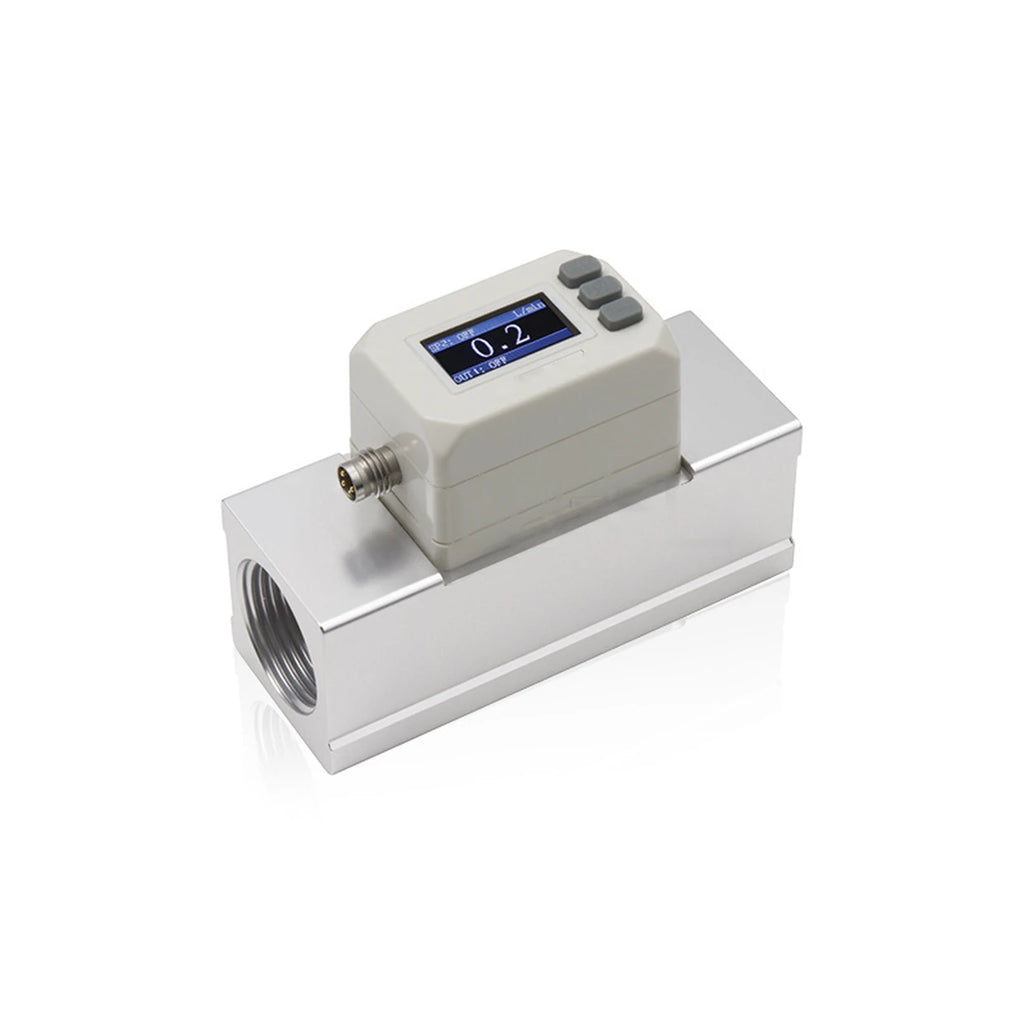

Der QGKN ist ein thermischer Durchflusssensor für Gas mit um 180° drehbarem Farbdisplay, Schutzart IP65 und Steckanschluss M8 × 1. Er eignet sich besonders für trockene Luft und Stickstoff bei Durchflüssen von 5 bis 6000 L/min, wenn Schutzart IP65 gefordert ist.
Thermische Massedurchflussmessung, die Gasströmung führt Wärme vom beheizten Sensor ab, eine Strömungsrichtung. Fünf Baugrößen 5 … 500, 10 … 1000, 20 … 2000, 30 … 3000 und 60 … 6000 L/min. Anzeigegenauigkeit ± 3 % F.S. ± 1 Digit, Analoggenauigkeit ± 5 % F.S., Wiederholbarkeit ± 1 % F.S. ± 1 Digit. Ansprechzeit ≤ 100 ms am Analogausgang. Ausgänge je nach Ausführung: zwei Schaltausgänge, PNP, NPN auf Anfrage, kurzschlussfest, Mengenimpuls, 4 … 20 mA oder 1 … 5 V, alternativ RS485. Versorgung 12 … 24 V DC ± 10 %, ≤ 50 mA. Anschluss M8 × 1, vierpolig.
Kunststoffgehäuse, Prozessanschluss Rc1/2, G1/2, G3/4, G1 oder G1-1/2 je nach Baugröße. Arbeitsdruck 0 … 1,0 MPa, Druckfestigkeit 1,5 MPa. Medium- und Umgebungstemperatur 0 … +50 °C ohne Betauung und Frost. Schutzart IP65. Genannt sind die EMV-Normen IEC 61000-6-2 und IEC 61000-6-4; eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: IO-Link steht nur im Bestellschlüssel und in den Anschlusstabellen, eine IO-Link-Ausführung und eine IODD-Datei sind nicht dokumentiert. Die Parametertabelle nennt 12 … 24 V DC, der Anschlussplan 18 … 28 V DC. Der Bestellschlüssel unterscheidet nur G- und Rc-Gewinde, die Gewindegröße ist bei der Bestellung anzugeben.
Vorteile auf einen Blick
- Schutzart IP65
- Farbdisplay, um 180° drehbar
- Fünf Baugrößen von 5 bis 6000 L/min
- Wiederholbarkeit ± 1 % F.S. ± 1 Digit
- Zwei Schaltausgänge mit Fenster- und Mengenfunktion
- Analog 1 … 5 V oder 4 … 20 mA, alternativ RS485
- Mengenimpuls 5 … 60 L je Impuls
- Steckanschluss M8 × 1, vierpolig
- EMV nach IEC 61000-6-2 und IEC 61000-6-4
