Beschreibung

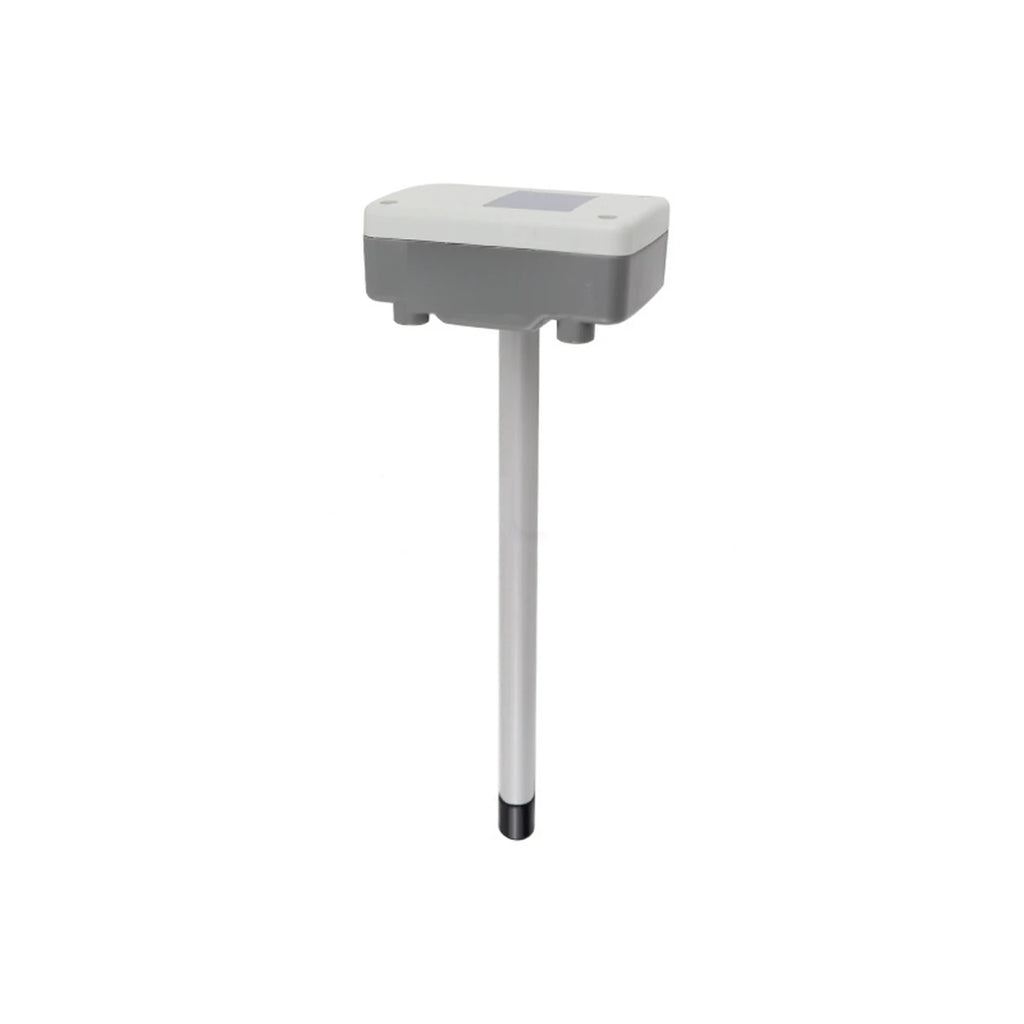

Der QGKM ist ein Messumformer für Luftgeschwindigkeit mit Sonde; er misst eine Strömungsgeschwindigkeit in m/s, keinen Durchfluss. Er eignet sich besonders für die Erfassung der Luftgeschwindigkeit, etwa in Kanälen; für einen Volumenstrom sind zusätzlich Kanalquerschnitt und Profilfaktor nötig, die das Datenblatt nicht liefert.
Laut Datenblatt Wärmeabfuhr oder Staurohr, beide Prinzipien werden in einem Satz genannt. Messbereich Strömungsgeschwindigkeit 1, 2, 5, 10, 20, 30, 40 oder 50 m/s. Genauigkeit ± 0,2 m/s + 3 % vom Messwert, Auflösung 0,05 m/s, digitale Linearisierung und Temperaturkompensation. Ausgang 0 … 10 V oder 4 … 20 mA, 0 … 5 V und RS485 als Sonderausführung. Versorgung 13 … 24 V AC oder DC, 50 Hz. Anschluss über drei Schraubklemmen für 1,5 mm². Sondenlänge 220 mm Standard.
Gehäusewerkstoff nicht angegeben, laut Datenblatt hochtemperatur- und korrosionsbeständig. Sondenlänge 220 mm, unter 1500 mm auf Bestellung, bis 5000 mm als Sonderlänge. Umgebungstemperatur -5 … +70 °C, Feuchte 0 … 90 % rF ohne Betauung. Schutzart, Abmessungen, Montage, Anzeige und Anschlussplan sind nicht dokumentiert. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Welches Messprinzip das Gerät nutzt, Wärmeabfuhr oder Staurohr, ist nicht angegeben. Der Bestellschlüssel enthält nur den Messbereich, kein Feld für Ausgang, Sondenlänge oder Anschluss. Die Versorgung ist als Wechsel- und Gleichspannung in einem Eintrag angegeben.
Vorteile auf einen Blick
- Acht Messbereiche von 1 bis 50 m/s
- Genauigkeit ± 0,2 m/s + 3 % vom Messwert
- Auflösung 0,05 m/s
- Ausgang 0 … 10 V oder 4 … 20 mA
- Digitale Linearisierung und Temperaturkompensation
- Sonde 220 mm Standard, Sonderlängen bis 5000 mm
- Versorgung 13 … 24 V AC oder DC
- Leitungslänge bis 300 m bei 1,5 mm²
- Umgebungstemperatur -5 … +70 °C
