Beschreibung

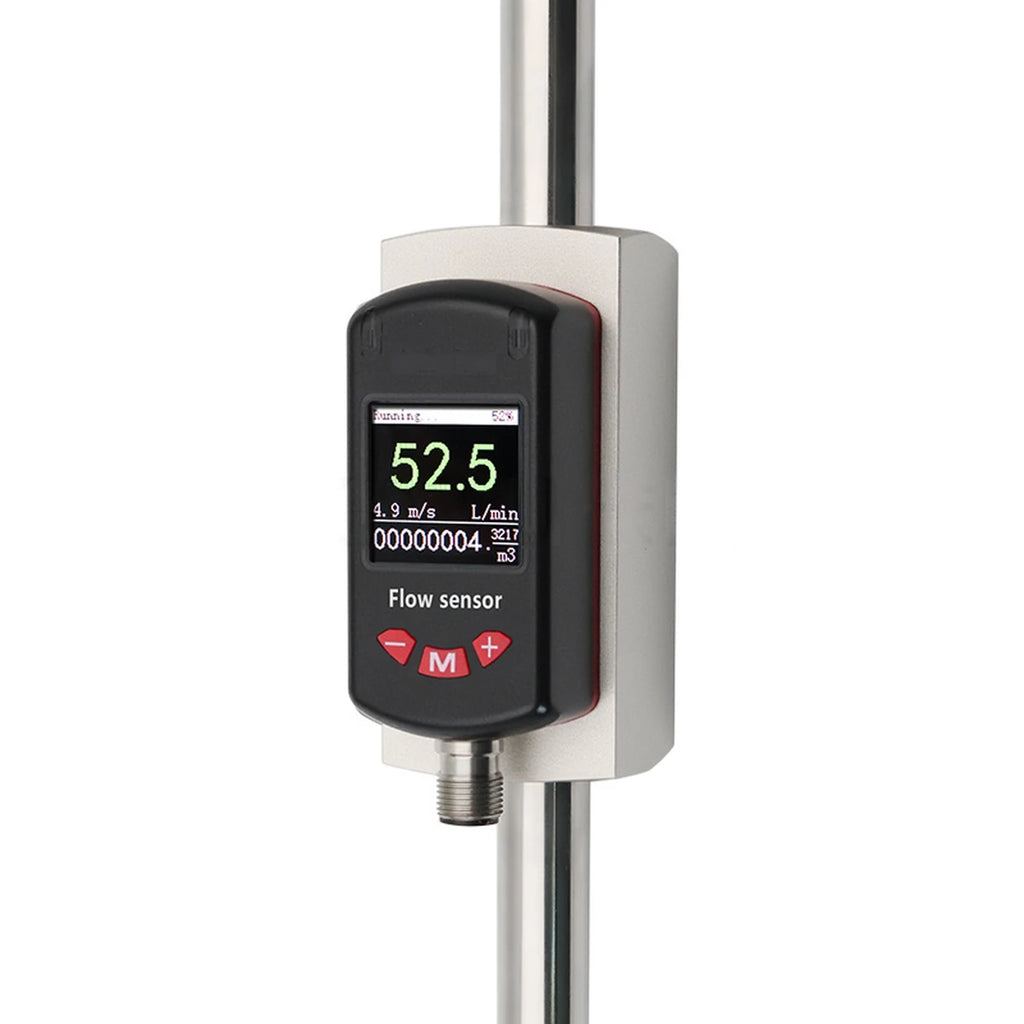

Der QGKL ist ein thermischer Massedurchflussmesser für Gas in Edelstahlausführung mit Farb-LCD und Gewindeanschluss für die Nennweiten DN15 … DN50. Er eignet sich besonders für Stickstoff und Luft, Sauerstoff oder Wasserstoff, da das Datenblatt für jedes dieser Gase einen eigenen Messbereich angibt.
Thermisches Diffusionsprinzip mit einem beheizten und einem unbeheizten Widerstandsthermometer. Durchflussbereich 5 … 705 m³/h je nach Nennweite und Gas, für Sauerstoff etwa die Hälfte, für Wasserstoff unter ein Zehntel des Luftbereichs. Totband ≤ 0,1 m/s. Genauigkeit ≤ 1,5 %, ein Bezug ist nicht angegeben, Ansprechzeit 1 s, einstellbar. Ausgänge je nach Ausführung: zwei Schaltausgänge, PNP, NPN auf Anfrage, mit Linearimpuls 100 Hz, dazu 4 … 20 mA oder 1 … 5 V, alternativ RS485. Versorgung 18 … 30 V DC. Anschluss über M12-Stecker, Farb-LCD am Gerät.
Gehäuse aus Edelstahl 304, Edelstahl 316 als Option und für Wasserstoff vorgesehen, Displaygehäuse aus technischem Kunststoff. Prozessanschluss G1/2 … G2 als Außen- oder Innengewinde, Arbeitsdruck ≤ 2,5 MPa mit Außengewinde und ≤ 4,0 MPa mit Innengewinde. Mediumtemperatur -20 … +80 °C, Schutzart IP65. Explosionsschutz ist nicht dokumentiert. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Die technischen Daten nennen 18 … 30 V DC, beide Anschlusspläne 12 … 30 V DC. Die Geschwindigkeitsangabe bis 100 m/s passt nicht zur Bereichstabelle in m³/h, maßgeblich ist die Tabelle. Für die vieradrige RS485-Ausführung gibt es keine passende konfektionierte Kabeldose.
Vorteile auf einen Blick
- Eigene Messbereiche für Stickstoff und Luft, Sauerstoff und Wasserstoff
- Edelstahl 304, wahlweise 316
- Bis 4,0 MPa mit Innengewinde
- Schutzart IP65
- Farb-LCD mit Durchfluss, Geschwindigkeit und Summe
- Zwei Schaltausgänge plus Analogausgang oder RS485
- Totband ≤ 0,1 m/s
- Nennweiten DN15 … DN50, Gewinde G1/2 … G2
