Beschreibung

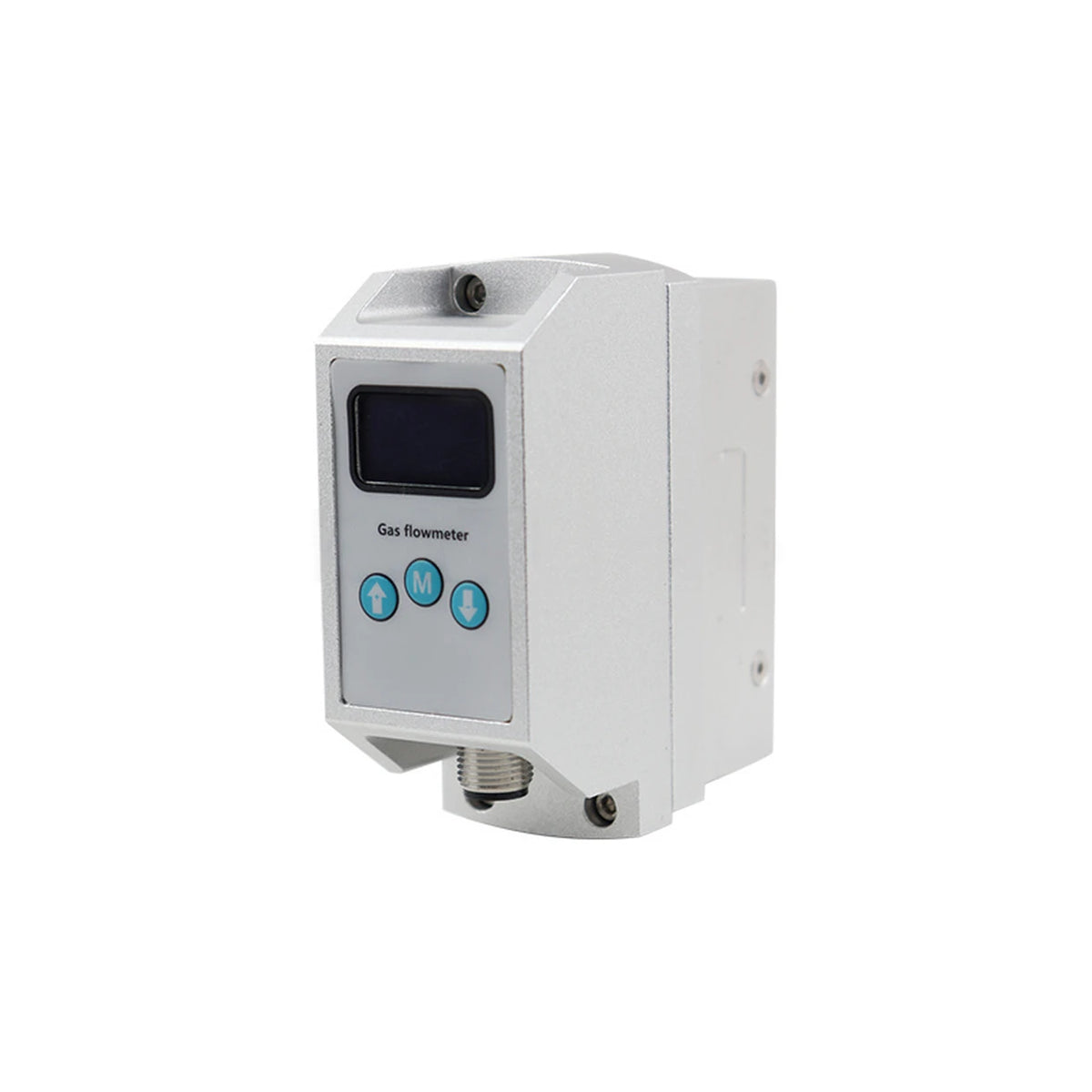

Der QGKJ ist ein thermischer MEMS-Massedurchflussmesser für Gas mit Gewindeanschluss G3/8 und Gehäuse aus Edelstahl oder Aluminium. Er eignet sich besonders für saubere, relativ trockene Gase bis 200 slpm; kalibriert wird auf ein im Bestellschlüssel gewähltes Gas.
Thermischer MEMS-Chip als Festkörper-Sensorelement ohne dünne Membran; der Massestrom wird direkt erfasst, eine Temperatur- oder Druckkompensation entfällt. Messbereichsendwerte 20, 50, 100 oder 200 slpm. Genauigkeit ± 1,5 % F.S., Ansprechzeit 20 ms. Ausgänge 1 … 5 V oder 4 … 20 mA in Dreileitertechnik sowie digital I²C, RS485 hat diese Reihe nicht. Versorgung 8 … 24 V DC, 50 mA. Anschluss über fünf Leitungen: SCL, GND, Vin, Vout, SDA. Anzeigemodul wahlweise im Bestellschlüssel. Kalibrierung mit Luft bei 0 °C und 101,325 kPa.
Gehäuse aus Edelstahl oder Aluminiumlegierung, wählbar im Bestellschlüssel. Prozessanschluss G3/8, Arbeitsdruck max. 0,8 MPa. Mediumtemperatur -10 … +65 °C, Umgebungstemperatur -25 … +85 °C, Feuchte 0 … 100 % rF. Schutzart IP40. Explosionsschutz ist nicht dokumentiert. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Messbereich, Maximaldruck, Prozessanschluss und Ansprechzeit sind als kundenspezifisch oder optional gekennzeichnet, eine Standardausführung ist nicht angegeben. Der Bezugszustand ist zweimal unterschiedlich angegeben, 0 °C und 20 °C bei 101,325 kPa. Für Sauerstoff und Wasserstoff fehlen Angaben zu Eignung und Zündschutz.
Vorteile auf einen Blick
- Direkte Massestrommessung ohne Temperatur- und Druckkompensation
- Festkörper-Sensor ohne Membran, unempfindlich gegen Verstopfung und Druckstöße
- Verträgt Betauung, Feuchte 0 … 100 % rF
- Ansprechzeit 20 ms
- Analog 1 … 5 V oder 4 … 20 mA, digital I²C
- Gewindeanschluss G3/8, Edelstahl oder Aluminium
- Schockfest bis 100 g
- Anzeigemodul wählbar
