Beschreibung

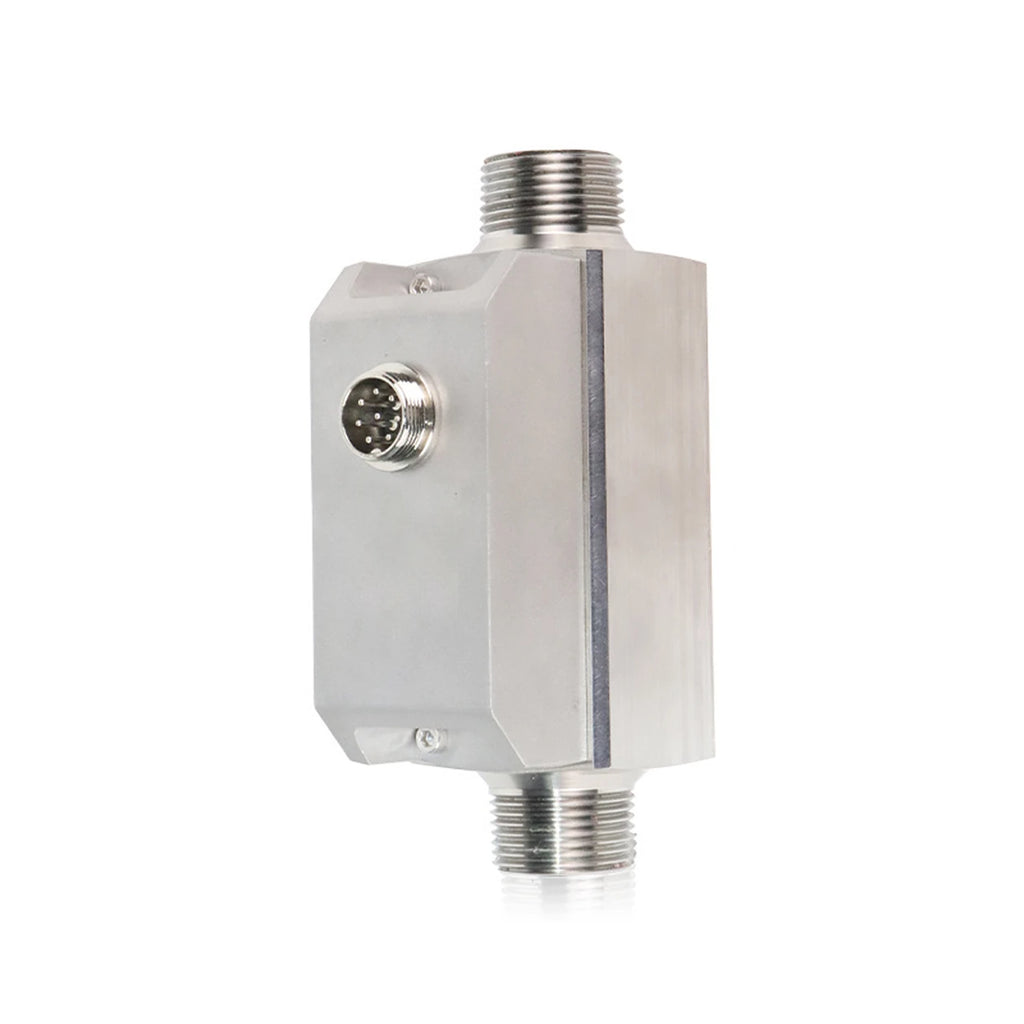

Der QGKI ist ein thermischer MEMS-Massedurchflussmesser für Gas mit Gewindeanschluss MPT 1" und Edelstahlgehäuse. Er eignet sich besonders für saubere, relativ trockene Gase bis 1600 slpm; kalibriert wird auf ein im Bestellschlüssel gewähltes Gas.
Thermischer MEMS-Chip als Festkörper-Sensorelement ohne dünne Membran; der Massestrom wird direkt erfasst, eine Temperatur- oder Druckkompensation entfällt. Messbereichsendwerte 500, 600, 800, 1000, 1200 oder 1600 slpm. Genauigkeit ± 1,5 % F.S., Ansprechzeit 20 ms. Ausgänge 1 … 5 V oder 4 … 20 mA in Dreileitertechnik sowie RS485 mit Modbus oder I²C. Versorgung 8 … 24 V DC, 50 mA. Anschluss über Steckverbinder M12 × 1. OLED-Anzeige nur bei zwei der Ausgangsvarianten. Kalibrierung mit Luft bei 0 °C und 101,325 kPa.
Gehäuse aus Edelstahl, Aluminiumlegierung auf Anfrage. Prozessanschluss MPT 1", Arbeitsdruck max. 0,8 MPa. Mediumtemperatur -10 … +65 °C, Umgebungstemperatur -25 … +85 °C, Feuchte 0 … 100 % rF. Schutzart IP40. Explosionsschutz ist nicht dokumentiert. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Mehrere Kennwerte, darunter Messbereich, Maximaldruck und Ansprechzeit, sind als kundenspezifisch oder optional gekennzeichnet, eine Standardausführung ist nicht angegeben. Die Durchflussangabe bezieht sich auf Normliter bei 0 °C, der Bestellschlüssel schreibt L/min ohne Bezug. Für Sauerstoff und Wasserstoff fehlen Angaben zu Eignung und Zündschutz.
Vorteile auf einen Blick
- Direkte Massestrommessung ohne Temperatur- und Druckkompensation
- Festkörper-Sensor ohne Membran, unempfindlich gegen Verstopfung und Druckstöße
- Verträgt Betauung, Feuchte 0 … 100 % rF
- Ansprechzeit 20 ms
- Analog 1 … 5 V oder 4 … 20 mA, digital RS485 Modbus oder I²C
- Gewindeanschluss MPT 1", Edelstahl
- Schockfest bis 100 g
- Steckverbinder M12 × 1
