Beschreibung

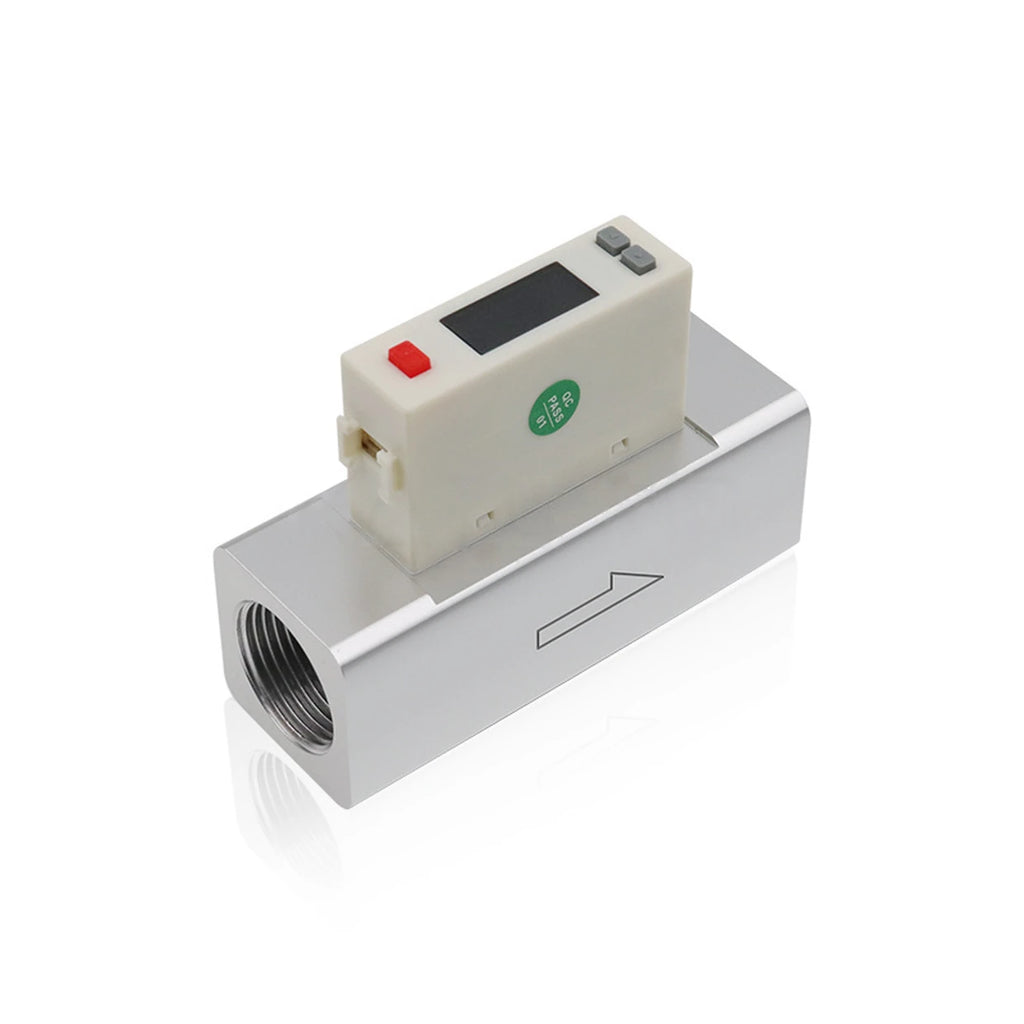

Der QGKE ist ein thermischer Durchflusssensor für Gas mit um 180° drehbarem Farbdisplay und zwei Schaltausgängen. Er eignet sich besonders für trockene Luft und Stickstoff, wenn Momentanwert, Summe und Grenzwerte am Gerät gebraucht werden.
Thermische Massedurchflussmessung, die Gasströmung führt Wärme vom beheizten Sensor ab, eine Strömungsrichtung. Nenndurchfluss 2 … 500, 5 … 1000 oder 10 … 2000 L/min je nach Baugröße. Anzeigegenauigkeit ± 3 % F.S. ± 1 Digit, Analoggenauigkeit ± 5 % F.S., Wiederholbarkeit ± 1 % F.S. ± 1 Digit, Ansprechzeit ≤ 100 ms. Ausgänge: zwei Open-Collector-Schaltausgänge NPN oder PNP, max. 125 mA, kurzschlussfest, mit Differenz-, Fenster-, Mengen- und Mengenimpulsfunktion, dazu wahlweise 1 … 5 V, 4 … 20 mA oder RS485. Versorgung 12 … 24 V DC ± 10 %, ≤ 50 mA. Anschluss über sechsadriges PVC-Kabel Ø 4 mm.
Kunststoffgehäuse, Prozessanschluss Rc1/2, G1/2, Rc3/4, G3/4, G1, R1 oder G1-1/2 je nach Baugröße. Arbeitsdruck 0 … 1,0 MPa, Druckfestigkeit 1,5 MPa. Medium- und Umgebungstemperatur 0 … +50 °C ohne Betauung und Vereisung. Schutzart IP40. Genannt sind die EMV-Normen IEC 61000-6-2 und IEC 61000-6-4; eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Die Baugrößen 3000 und 6000 L/min stehen nur im Bestellschlüssel und in den Maßzeichnungen, technische Daten fehlen für sie. Ob NPN oder PNP gilt, ist dem Datenblatt nicht eindeutig zu entnehmen. Die Aderbelegung wechselt mit der Ausgangsvariante, ein Kabel passt daher nicht zu jeder Ausführung.
Vorteile auf einen Blick
- Farbdisplay, um 180° drehbar
- Anzeige von Momentanwert, Summe und Prozent vom Bereich
- Zwei Schaltausgänge mit Fenster-, Differenz- und Mengenfunktion
- Analog 1 … 5 V oder 4 … 20 mA, alternativ RS485
- Wiederholbarkeit ± 1 % F.S. ± 1 Digit
- Arbeitsdruck bis 1,0 MPa, Druckfestigkeit 1,5 MPa
- EMV nach IEC 61000-6-2 und IEC 61000-6-4
