Beschreibung

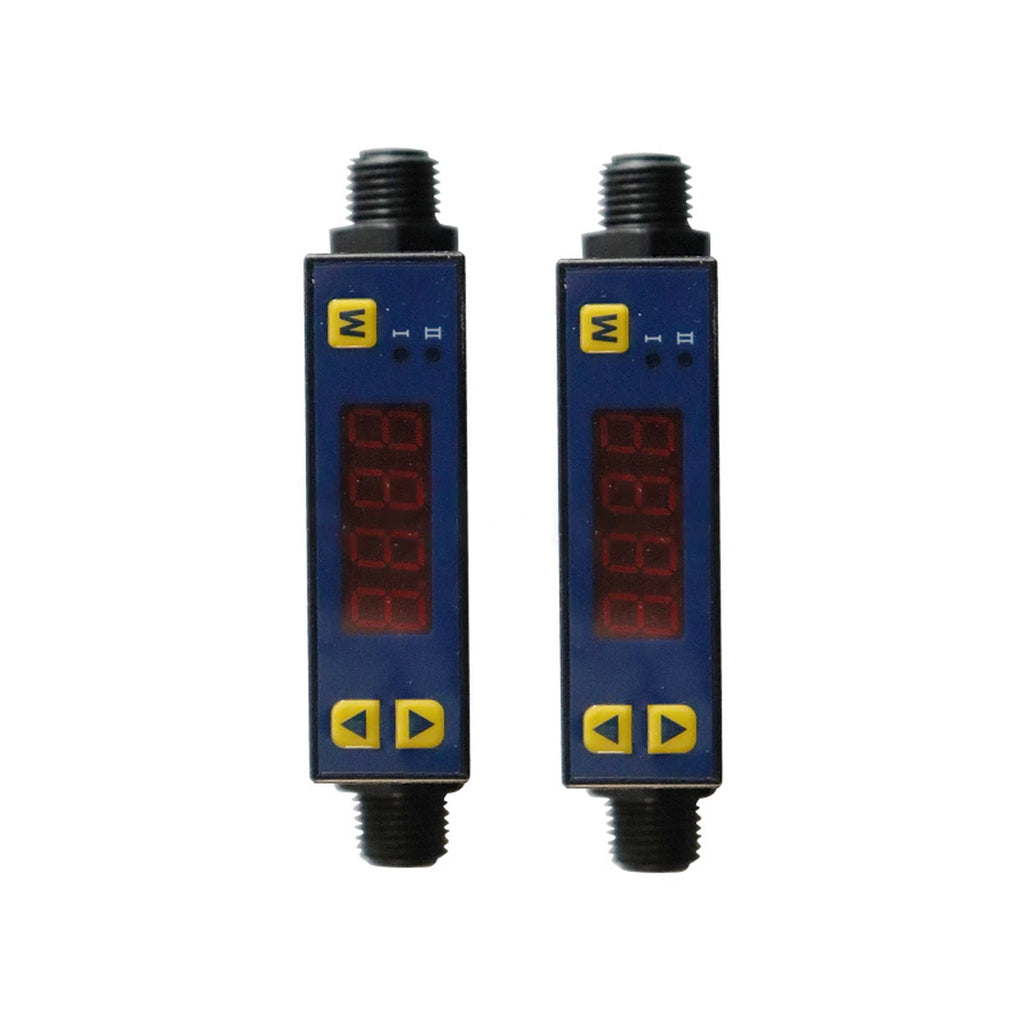

Der QGKC ist ein thermischer MEMS-Massedurchflussmesser für kleine Gasmengen mit vierstelliger LED-Anzeige, in den Bohrungen DN3 und DN8. Er eignet sich besonders für saubere, trockene Gase, wenn der Massestrom ohne Temperatur- und Druckkompensation direkt erfasst werden soll; kalibriert wird auf ein im Bestellschlüssel gewähltes Gas.
Thermischer MEMS-Chip, das Gas führt Wärme vom Sensor ab, daraus ergibt sich direkt der Massestrom. Messbereichsendwert 2, 3, 4 oder 5 SLPM bei DN3 und 10 … 50 SLPM bei DN8, Messspanne 100:1. Genauigkeit ± (1,5 + 0,2 F.S.) %, gelesen als 1,5 % vom Messwert plus 0,2 % vom Endwert, Wiederholbarkeit 0,25 %, Ansprechzeit 10 ms. Ausgänge RS485 oder RS232 sowie 0,5 … 4,5 V linear. Versorgung 8 … 24 V DC, 50 mA. Anschluss über fünfpolige Buchse.
Prozessanschluss BSPT 1/4 (R1/4) oder bei DN3 Steckanschluss 4, 6 oder 8 mm. Arbeitsdruck max. 0,5 MPa, Druckverlust bei Endwert 100 Pa (DN3) bzw. 600 Pa (DN8). Betriebstemperatur -10 … +55 °C, Feuchte unter 95 % rF ohne Vereisung und Betauung. Gehäusewerkstoff, Schutzart und Explosionsschutz sind nicht angegeben. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Der Endwert 50 SLPM steht in der Parametertabelle, hat aber keinen Bestellcode. Für Sauerstoff und Wasserstoff fehlen Angaben zu Eignung und Zündschutz. Pinbelegung und Gegenstecker der Buchse sind nicht dokumentiert.
Vorteile auf einen Blick
- Direkte Massestrommessung ohne Temperatur- und Druckkompensation
- Messspanne 100:1
- Wiederholbarkeit 0,25 %
- Ansprechzeit 10 ms, auf Anfrage 20 … 1000 ms
- Vierstellige LED-Anzeige für Momentan- und Summenwert
- RS485 oder RS232 und Analogausgang 0,5 … 4,5 V
- Speicher für Höchst- und Tiefstwert seit dem Einschalten
- Kalibrierung für eines von sieben Gasen wählbar
- Kompakt, 55 … 77 g
