Beschreibung

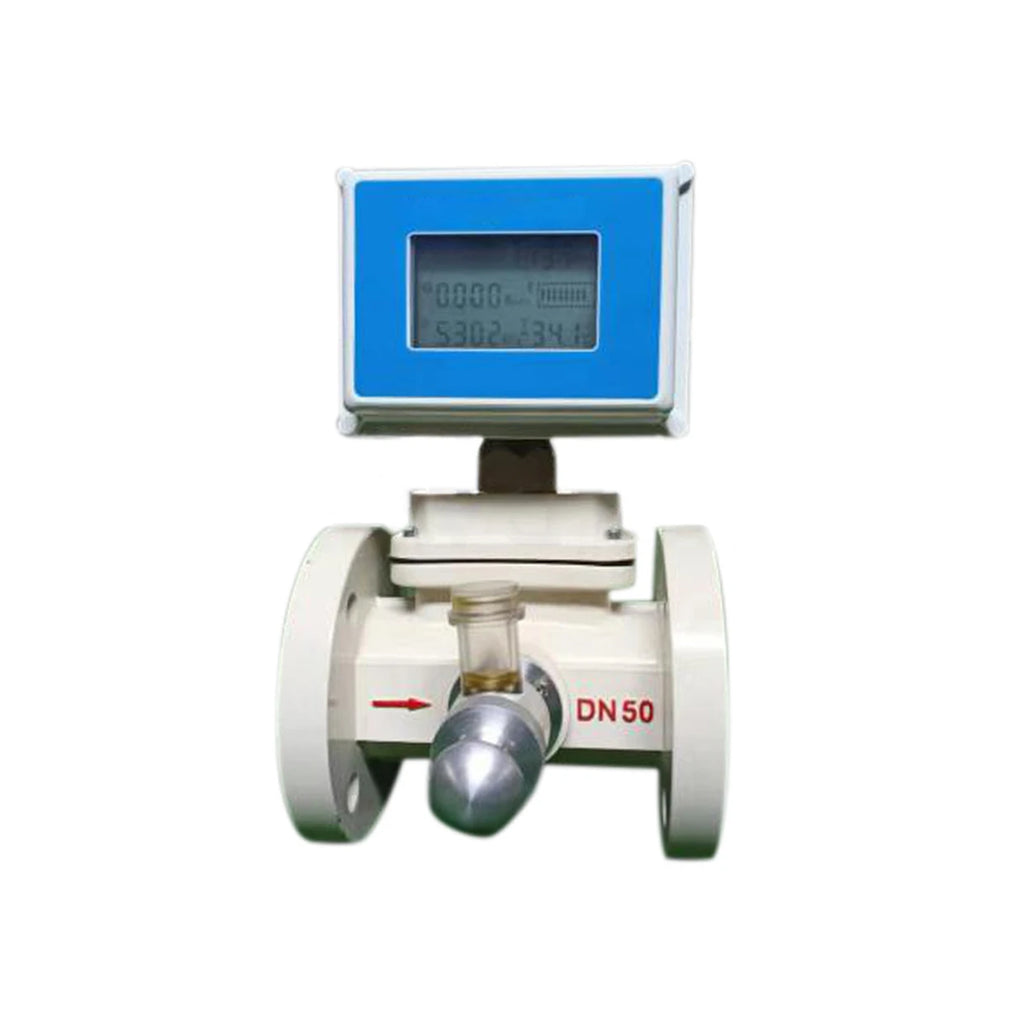

Der QGKA ist ein Turbinen-Durchflussmesser für Gas mit Flanschanschluss. Er eignet sich besonders für die Volumenstrommessung von Gas in Rohrleitungen DN25 bis DN300, wenn Durchfluss, Summe, Temperatur und Druck am Gerät abgelesen werden sollen.
Turbinenprinzip, das Gas treibt ein beschaufeltes Turbinenrad, die Elektronik zählt dessen Umdrehungen. Durchflussbereich 2,5 … 6500 m³/h je nach Nennweite, untere Grenze bei einer Strömungsgeschwindigkeit von 0,5 m/s. Genauigkeit Klasse 1,5. Ausgang 4 … 20 mA, Impuls und RS485, ein RS485-Protokoll ist nicht dokumentiert. Die Versorgungsspannung ist nicht dokumentiert. LCD-Anzeige mit Tasten am Kopf. Prozessanschluss Flansch, DN25 … DN300.
Gehäuse aus Aluminiumlegierung oder Edelstahl, Nenndruck 1,6 MPa laut beiden Größentabellen. Mediumtemperatur -20 … +80 °C, Umgebungstemperatur -20 … +50 °C. Die Schutzart ist nicht dokumentiert. Explosionsschutz laut Datenblatt Ex ib IIB T4; Zertifikat, benannte Stelle und ATEX- oder IECEx-Nummer sind nicht dokumentiert. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Der Bestellschlüssel bietet acht Druckstufen von 1,6 bis 42 MPa, die Größentabellen nennen für jede Nennweite nur 1,6 MPa. DN32, DN40, DN65 und DN125 gibt es nur in Edelstahl, DN200, DN250 und DN300 nur in Aluminium. Versorgungsspannung, Anschlussplan und Pinbelegung fehlen.
Vorteile auf einen Blick
- Turbinenprinzip für Gas, 2,5 … 6500 m³/h
- Nennweiten DN25 … DN300 mit Flanschanschluss
- Genauigkeitsklasse 1,5 mit nichtlinearer Korrektur
- Temperatur- und Druckkompensation im Kopf wählbar
- LCD-Anzeige für Durchfluss, Summe, Temperatur und Druck
- Ausgänge 4 … 20 mA, Impuls und RS485
- Gerätefaktor per Taste vor Ort einstellbar
- Gehäuse aus Aluminiumlegierung oder Edelstahl
