Beschreibung

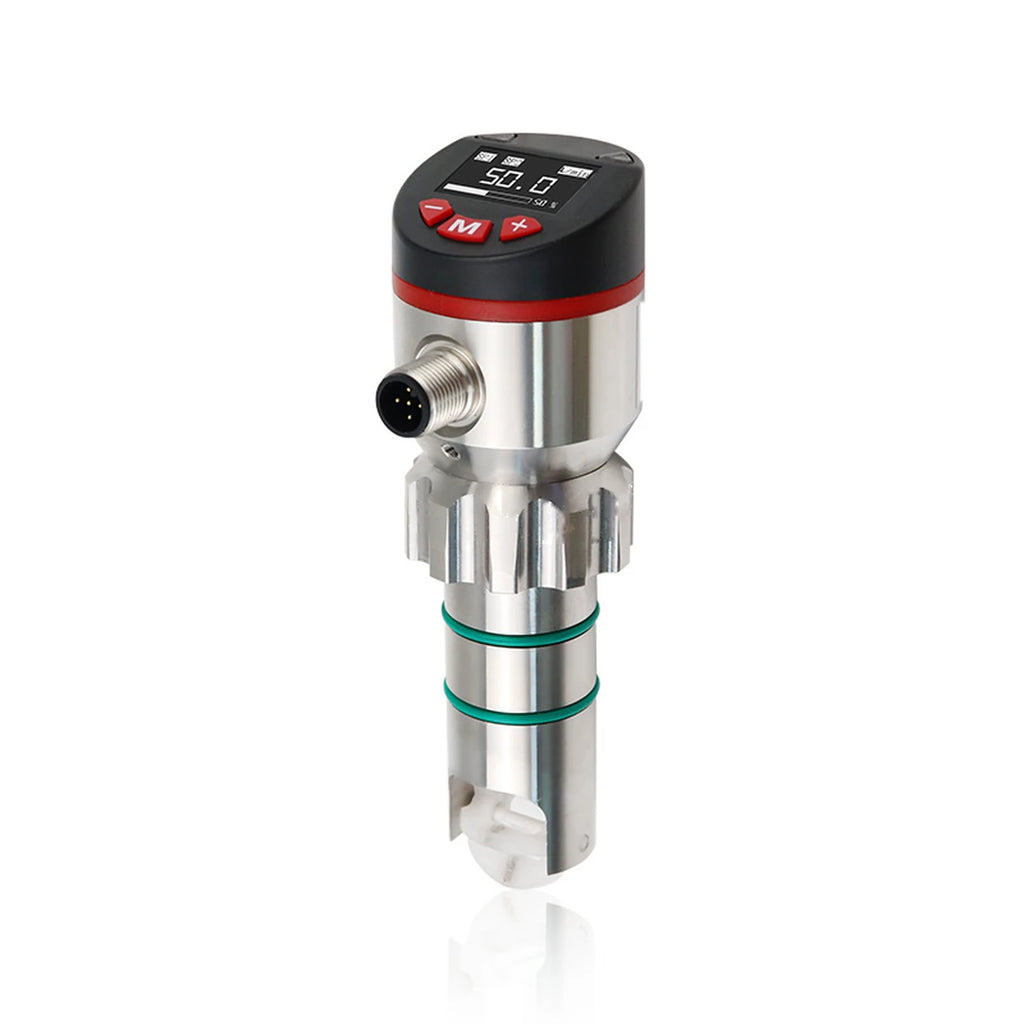

Der QFKE ist ein Flügelrad-Einstecksensor, der über eine Einschweißmuffe in die Rohrleitung eingesetzt wird. Er eignet sich besonders für Rohrleitungen von DN25 bis DN600, da ein Gerät alle diese Nennweiten abdeckt und keine Baugröße gewählt werden muss.
Flügelradprinzip, gemessen wird die Strömungsgeschwindigkeit 0,15 … 6 m/s; ein Volumendurchfluss ist nicht tabelliert. Lineare Genauigkeit ± 1,0 % v. E., Wiederholbarkeit ± 5 % v. E., Temperatur 0 … 100 °C mit ± 1,5 °C. Ausgänge: Schaltausgang PNP oder NPN für Strömung und Temperatur, analog 4 … 20 mA, 1 … 5 V oder 0 … 10 V, Impuls, IO-Link und RS485. Versorgung 12 … 30 V DC, Anschluss M12 × 1, 5-polig. Farbdisplay mit Momentanwert, Prozent vom Bereich und Summe, drei Tasten.
Sensorkörper aus Edelstahl, O-Ring FPM (Standard) oder EPDM, Flügelrad aus PP (Standard) oder PVDF, Lager und Welle aus ZrO2-Keramik, Edelstahl 316L, Titanlegierung oder Hastelloy. Prozessanschluss M32 × 1,5 über Einschweißmuffe, Druck 25 bar, Mediumtemperatur 0 … 100 °C, Schutzart IP67. Gerade Rohrstrecke 5 … 10 × DN vor und 3 … 5 × DN nach dem Sensor. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Für die Umrechnung der Geschwindigkeit in Volumendurchfluss fehlen Tabelle und k-Faktor. Die Wiederholbarkeit ist mit ± 5 % v. E. fünfmal größer als der Linearitätsfehler, der Wert ist mit der Anfrage zu klären. Andere Prozessanschlüsse als die Einschweißmuffe sind nicht dokumentiert.
Vorteile auf einen Blick
- Ein Gerät für DN25 … DN600
- Einbau über Einschweißmuffe M32 × 1,5
- Farbdisplay mit Summenanzeige
- IO-Link und RS485
- Analog 4 … 20 mA, 1 … 5 V oder 0 … 10 V
- Temperaturmessung mit ± 1,5 °C
- Druck bis 25 bar, Schutzart IP67
- Flügelrad wahlweise aus PVDF
