Beschreibung

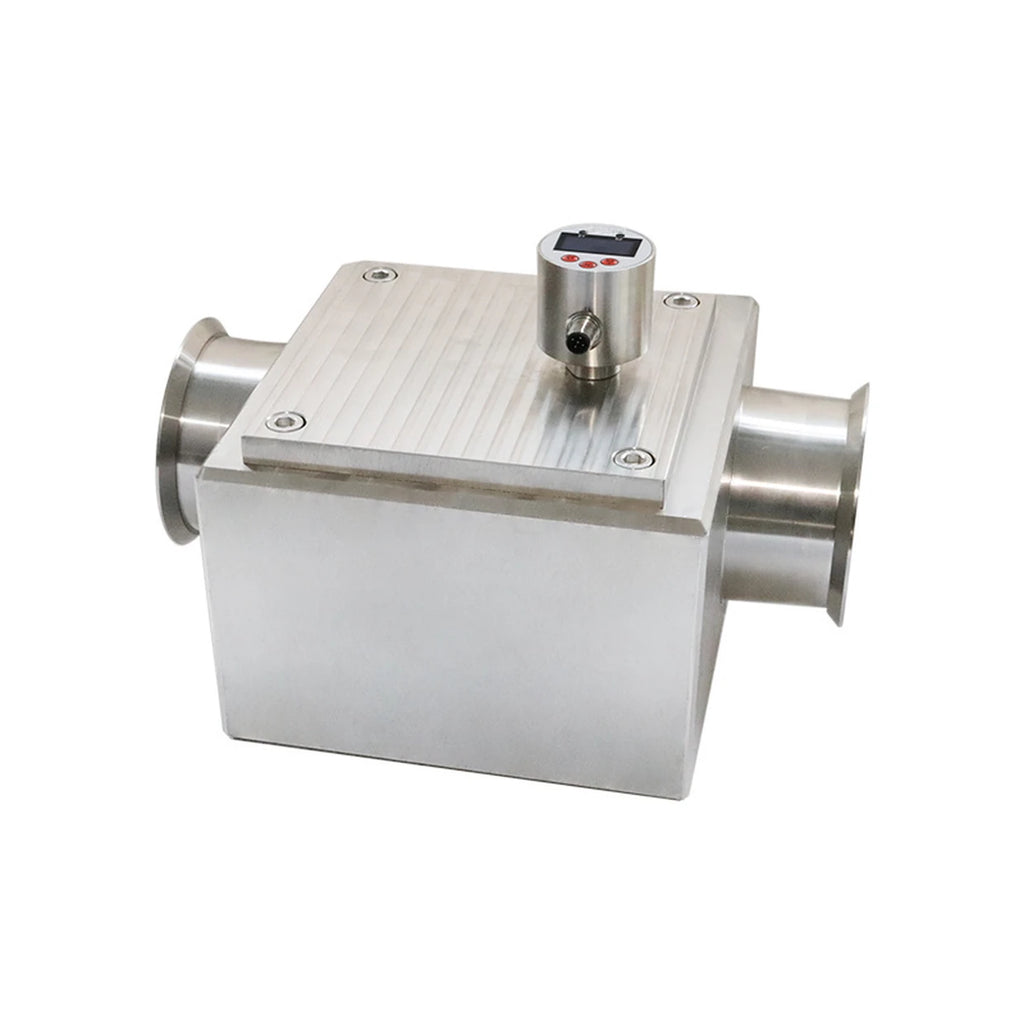

Der QFKD ist ein Flügelrad-Durchflussmesser mit Edelstahlgehäuse für Nennweiten von DN12 bis DN300. Er eignet sich besonders für Schlamm, Wasser, Diesel und Benzin, also Medien hoher und niedriger Viskosität, mit Gewinde-, Flansch- oder Clamp-Anschluss.
Flügelradprinzip, Durchfluss 0,4 … 1800 m³/h je Nennweite, Genauigkeit ≤ ± 2 % vom Bereich, Schalt- und Analoggenauigkeit je ≤ ± 0,5 % vom Bereich, Ansprechzeit < 10 ms. Ausgang nach Bestellschlüssel: Schaltausgang, 4 … 20 mA oder Impuls, Ausgangsstrom < 500 mA, geschützt gegen Verpolung, Überlast und Kurzschluss. Versorgung 12 … 30 V DC, Anschluss M12 × 1, 5-polig. LCD mit sechsstelliger Summenanzeige 000000 … 999999, Schaltlampen S1 und S2, zwei Tasten und eine Set-Taste.
Gehäuse aus Edelstahl 304, Flügelrad aus Duplex-Edelstahl (Sorte nicht genannt). Nenndruck DN12 … DN32 6,3 · 16 · 25 · 40 MPa, DN40 … DN100 2,5 MPa, ab DN125 1,6 MPa. Prozessanschluss Außen- oder Innengewinde bis DN50, Flansch ab DN15, Clamp bis DN100. Mediumtemperatur -20 … +85 °C, Umgebung -20 … +80 °C, Schutzart IP67. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Der Bestellschlüssel nennt als einzige Versorgung DC 24 V ± 20 %, also 19,2 … 28,8 V. DN300 steht in der Bereichstabelle, hat aber keinen Bestellcode. Die als Höchstdruck angegebenen 0,035 MPa und 0,025 MPa passen nicht zu einem Höchstdruck und sind mit der Anfrage zu klären.
Vorteile auf einen Blick
- Gehäuse aus Edelstahl 304
- Gewinde-, Flansch- oder Clamp-Anschluss
- Sechsstellige Summenanzeige
- Ansprechzeit < 10 ms
- Schalt-, Analog- oder Impulsausgang
- Schutz gegen Verpolung, Überlast und Kurzschluss
- Für Medien hoher und niedriger Viskosität
- Schutzart IP67
