Beschreibung

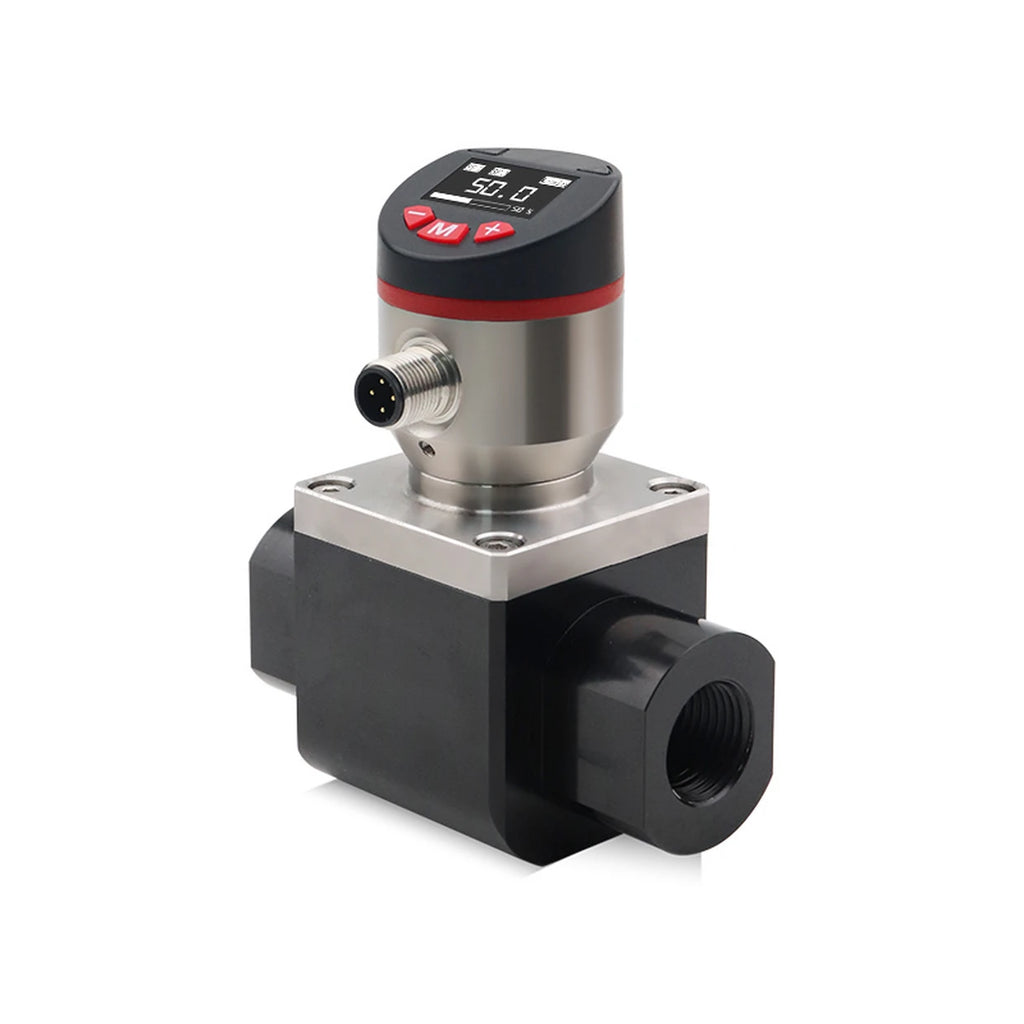

Der QFKB ist ein Flügelrad-Durchflussmesser mit Anzeigekopf und Farbdisplay für Nennweiten von DN10 bis DN32. Er eignet sich besonders für Anwendungen, in denen Durchfluss und Temperatur am Gerät abgelesen und über IO-Link oder RS485 übertragen werden sollen.
Flügelradprinzip, Strömungsgeschwindigkeit 0,15 … 6 m/s, Durchfluss 3 … 250 L/min je Nennweite, lineare Genauigkeit ± 1,0 % v. E., Wiederholbarkeit ± 5 % v. E., Temperatur 0 … 100 °C mit ± 1,5 °C. Ausgänge: Schaltausgang PNP oder NPN für Durchfluss und Temperatur, analog 4 … 20 mA, 1 … 5 V oder 0 … 10 V, Impuls, IO-Link und RS485. Versorgung 12 … 30 V DC, Anschluss M12 × 1, 5-polig. Das Farbdisplay zeigt Momentanwert, Prozent vom Bereich und Summe und lässt sich um 180° drehen.
Kopf aus Edelstahl mit Kunststoff-Sichtfenster, Körper aus POM, Aluminium oder Edelstahl, O-Ring FPM oder EPDM, Flügelrad aus PP, Lager und Welle aus ZrO2-Keramik, Titanlegierung oder Hastelloy C. Druck POM 14 bar bei 25 °C und 1,7 bar bei 100 °C, Aluminium 25 bar. Prozessanschluss G- oder Rc-Gewinde, innen oder außen, 1/2" … 1-1/4". Mediumtemperatur 0 … 100 °C, Schutzart IP67. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Die Technischen Daten nennen DC 5 … 24 V, das Anschlussbild 12 … 30 V DC. Für den Edelstahlkörper ist kein Druck dokumentiert. Für IO-Link fehlen Version und IODD, für RS485 Protokoll, Baudrate und Registerbelegung.
Vorteile auf einen Blick
- Farbdisplay, um 180° drehbar
- IO-Link und RS485
- Analog 4 … 20 mA, 1 … 5 V oder 0 … 10 V
- Durchfluss und Temperatur als Schalt- oder Analogsignal
- Summe und Originalfrequenz auf der Zweitseite
- Bedienung über drei Tasten
- Körper aus POM, Aluminium oder Edelstahl
- Schutzart IP67
