Beschreibung

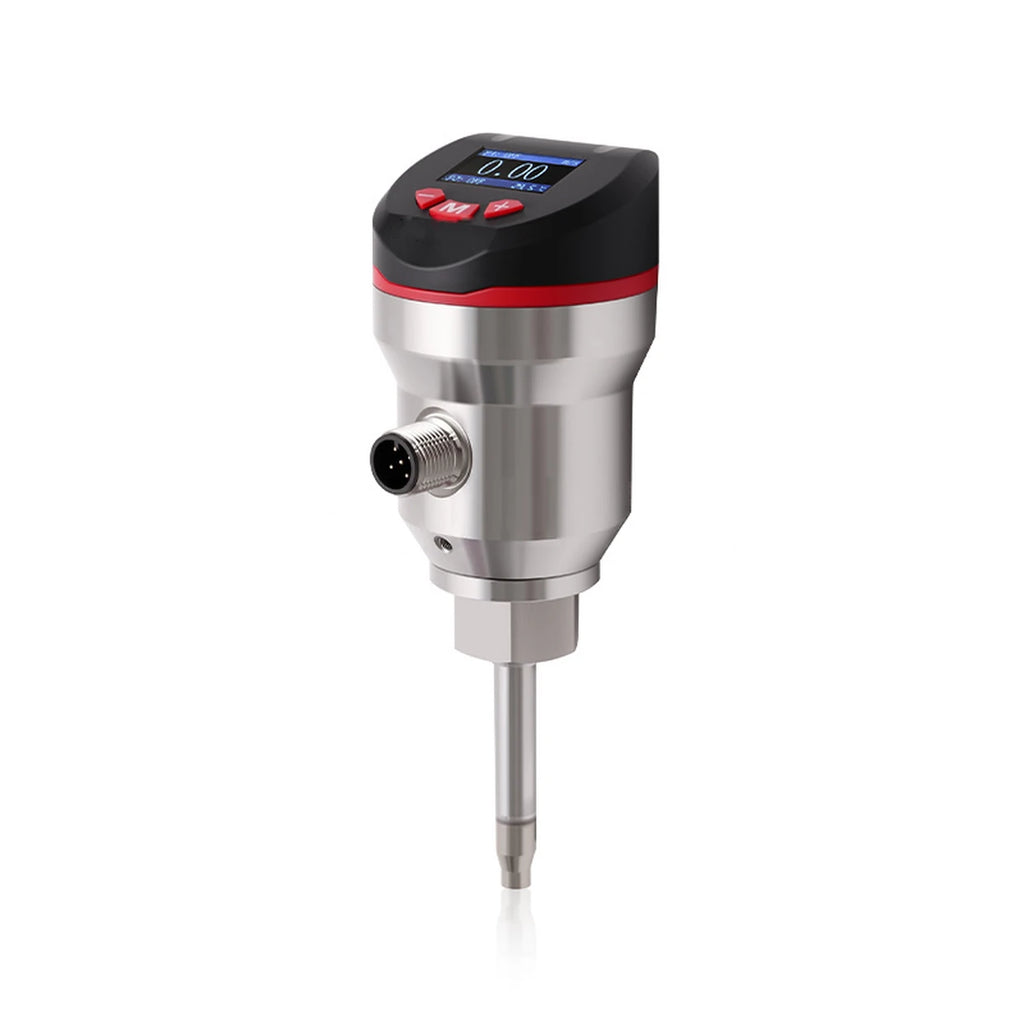

Der QEKE ist ein thermischer Strömungs- und Temperatursensor für Wasser, Kreislaufwasser und Kühlschmierstoff. Er eignet sich besonders als Alarm bei zu geringer Strömung, zur Erkennung von Strömungsabriss und als Trockenlaufschutz für Pumpen.
Gekapselte Sonde mit beheiztem Messwiderstand und unbeheiztem Referenzwiderstand. Strömungsgeschwindigkeit 0 … 3 m/s (Wasser), Messgenauigkeit < 10,0 %, Totzone ≤ 0,01 m/s, Temperatur 0 … 100 °C mit ± 1,5 °C. Eine Wiederholbarkeit ist nicht dokumentiert. Schaltausgang PNP oder NPN (max. 200 mA) mit IO-Link, Analogausgang 4 … 20 mA oder 1 … 5 V für Strömung und Temperatur, Frequenzausgang 200 Hz bei Endwert. Versorgung 24 V DC ± 20 %, Anschluss M12 × 1, 5-polig.
Mediumberührt Edelstahl 316L und EPDM, Gehäuse Edelstahl, Kopf Edelstahl oder technischer Kunststoff. Prozessanschluss M18 × 1,5 Innengewinde, Sondenstab oder Clamp Ø 25,4 mm bzw. Ø 50,5 mm. Druckbereich 60 bar, Mediumtemperatur 0 … 100 °C, Umgebung -20 … +80 °C, Schutzart IP67. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Die Genauigkeit < 10,0 % ist ohne Bezug auf Messwert oder Endwert angegeben. Eine Wiederholbarkeit muss angefragt werden. Die technischen Daten nennen 24 V DC ± 20 %, das Anschlussbild 12 … 30 V DC.
Vorteile auf einen Blick
- Strömung und Temperatur in einem Gerät
- Thermisches Prinzip ohne bewegte Teile
- Umrechnungstabelle Geschwindigkeit/Volumenstrom im Datenblatt
- 0,96"-Farbdisplay für Strömung und Temperatur
- IO-Link am Schaltausgang
- Einstellung über drei Tasten −, M und +
- Mediumberührt Edelstahl 316L und EPDM
- Druckbereich 60 bar, Schutzart IP67
