Beschreibung

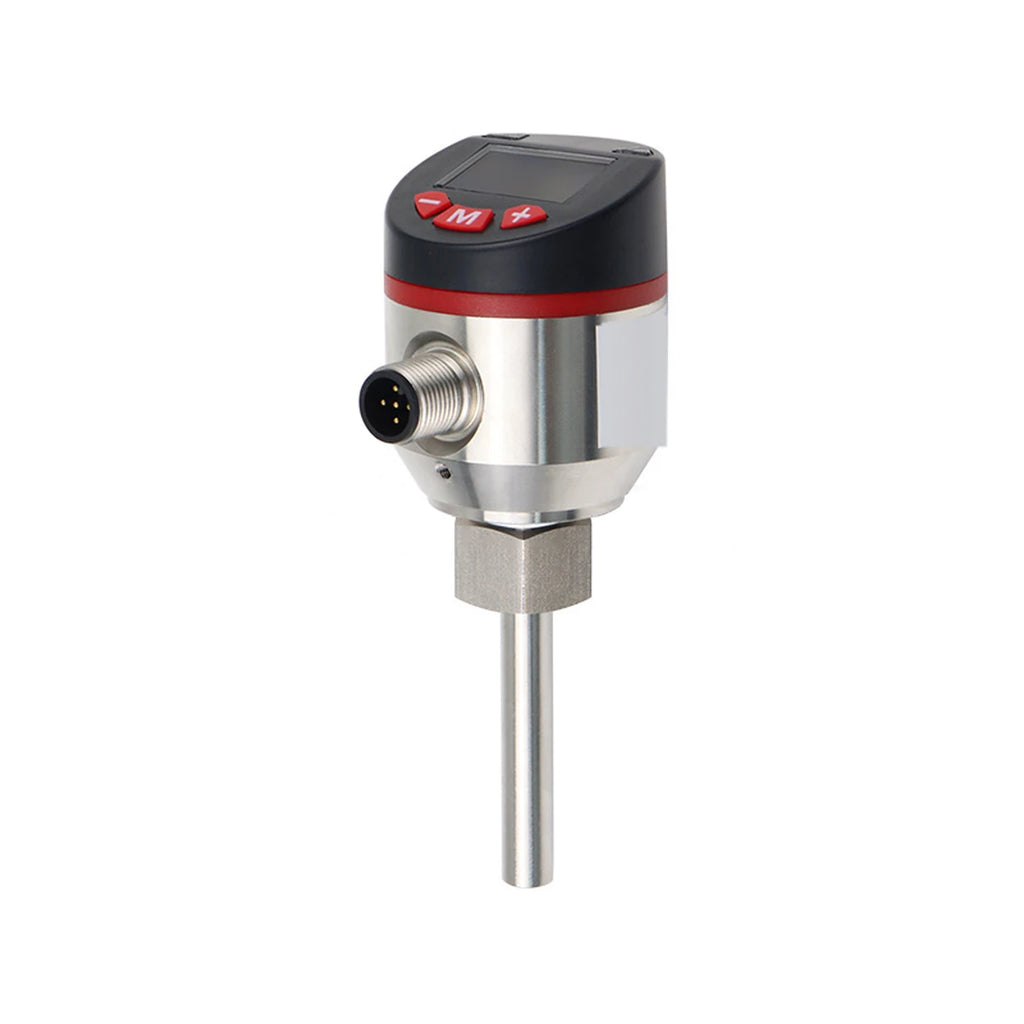

Der QEKD ist ein thermischer Strömungs- und Temperatursensor mit Farbdisplay und IO-Link. Er eignet sich besonders für die gemeinsame Überwachung von Strömung und Temperatur in Wasserleitungen, wobei ein Sensor mehrere Rohrdurchmesser abdeckt.
Gekapselte Sonde mit beheiztem Messwiderstand und unbeheiztem Referenzwiderstand. Strömungsgeschwindigkeit 0,01 … 2,0 m/s (Wasser), Totzone ≤ 0,01 m/s, Temperatur 0 … 100 °C mit ± 1,5 °C. Strömungsgenauigkeit und Wiederholbarkeit sind nicht dokumentiert. Schaltausgang PNP oder NPN (max. 200 mA) mit IO-Link, Analogausgang 4 … 20 mA oder 1 … 5 V für Strömung und Temperatur, Frequenzausgang 100 Hz bei Endwert. Versorgung 24 V DC ± 20 %, Anschluss M12 × 1, 5-polig.
Mediumberührt Edelstahl 316L und EPDM, Gehäuse Edelstahl, Kopf Edelstahl oder technischer Kunststoff. Prozessanschluss M18 × 1,5 Innengewinde, Sondenstab oder Clamp Ø 25,4 mm bzw. Ø 50,5 mm. Druckbereich 100 bar, Mediumtemperatur 0 … 100 °C, Umgebung -20 … +80 °C, Schutzart IP67. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Der Strömungsbereich ist nur für Wasser dokumentiert, obwohl die Unterlagen Öl und Gas als Anwendungen nennen. Eine Strömungsgenauigkeit muss angefragt werden. Die technischen Daten nennen 24 V DC ± 20 %, das Anschlussbild 12 … 30 V DC.
Vorteile auf einen Blick
- Strömung und Temperatur in einem Gerät
- Thermisches Prinzip ohne bewegte Teile
- 0,96"-Farbdisplay für Strömung und Temperatur
- IO-Link am Schaltausgang
- Zwei Signalleuchten, eine je Schaltausgang
- Einstellung über drei Tasten −, M und +
- Mediumberührt Edelstahl 316L und EPDM
- Druckbereich 100 bar, Schutzart IP67
