Beschreibung

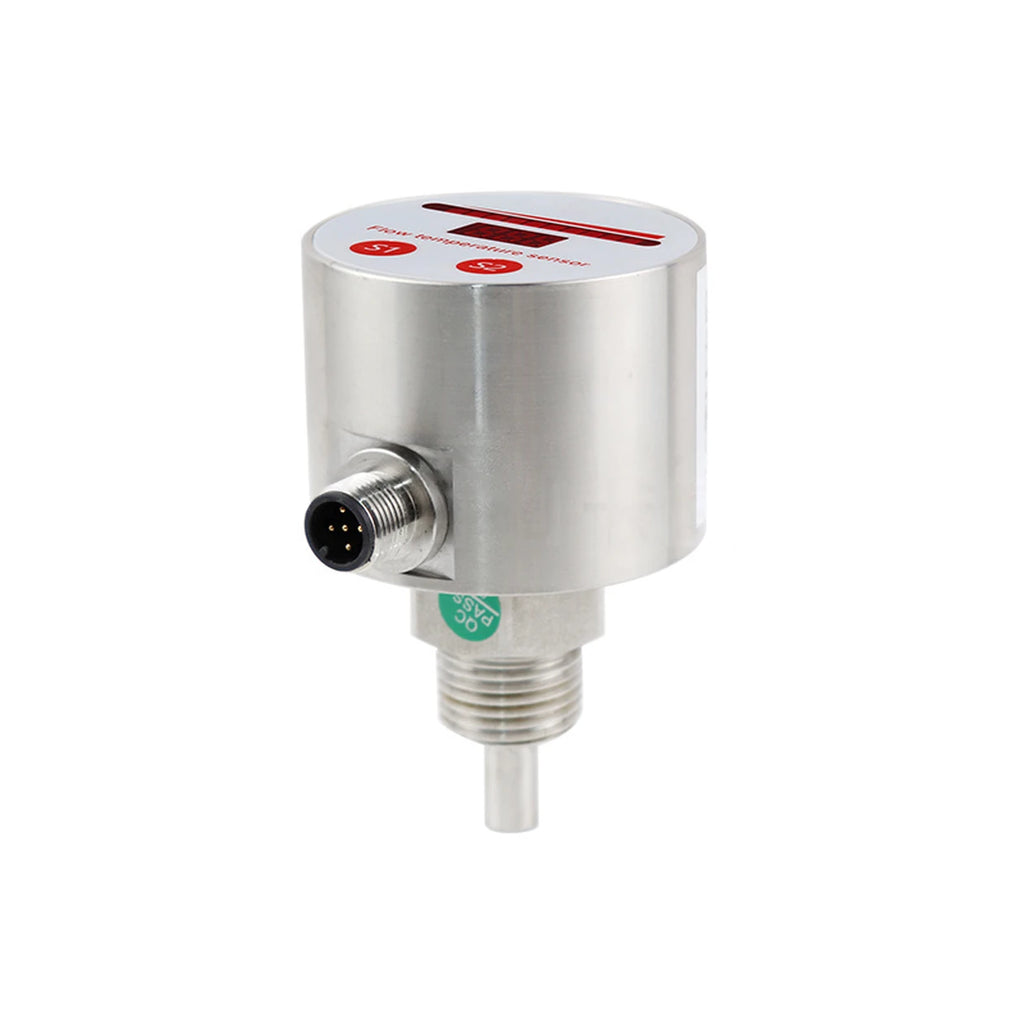

Der QEKC ist ein thermischer Strömungs- und Temperatursensor ohne bewegte Teile für Wasser, Öl und Luft. Er eignet sich besonders für die gemeinsame Überwachung von Strömung und Temperatur in Rohrleitungen, da ein Sensor mehrere Rohrdurchmesser abdeckt.
Gekapselte Sonde mit beheiztem Widerstand und Referenzwiderstand. Strömungsgeschwindigkeit 1 … 150 cm/s (Wasser), 3 … 300 cm/s (Öl), 20 … 2000 cm/s (Luft), Temperatur -20 … +80 °C. Genauigkeit und Wiederholbarkeit sind nicht dokumentiert. Ansprechzeit 1 … 13 s, typisch 2 s. Schaltausgang PNP oder NPN (max. 400 mA) und Analogausgang 0/4 … 20 mA, 0/1 … 5 V oder 0/1 … 10 V, jeweils für Strömung und Temperatur. Versorgung 24 V DC ± 20 %, Anschluss M12-Steckverbinder oder Kabel.
Mediumberührt Edelstahl 304, Gehäuse Edelstahl. Prozessanschluss G1/4, G1/2, R1/4 oder R1/2 Außengewinde sowie M18 × 1,5 Innengewinde. Druckfestigkeit 100 bar, Medium- und Umgebungstemperatur -20 … +80 °C, Schutzart IP67. Eine Konformitätserklärung ist im Datenblatt nicht dokumentiert. Vor der Auslegung beachten: Genauigkeit und Wiederholbarkeit müssen angefragt werden. Die technischen Daten nennen 24 V DC ± 20 %, die Anschlussbilder 12 … 30 V DC. Das Messprinzip ist im Datenblatt nicht eindeutig beschrieben.
Vorteile auf einen Blick
- Strömung und Temperatur in einem Gerät
- Thermisches Prinzip ohne bewegte Teile
- Ein Sensor für mehrere Rohrdurchmesser
- Bereiche für Wasser, Öl und Luft dokumentiert
- 10-LED-Balken für Trend und Schaltzustand
- Dreistellige LED-Temperaturanzeige in °C
- Einstellung über zwei Tasten S1 und S2
- Schutz gegen Verpolung, Kurzschluss und Überlast
