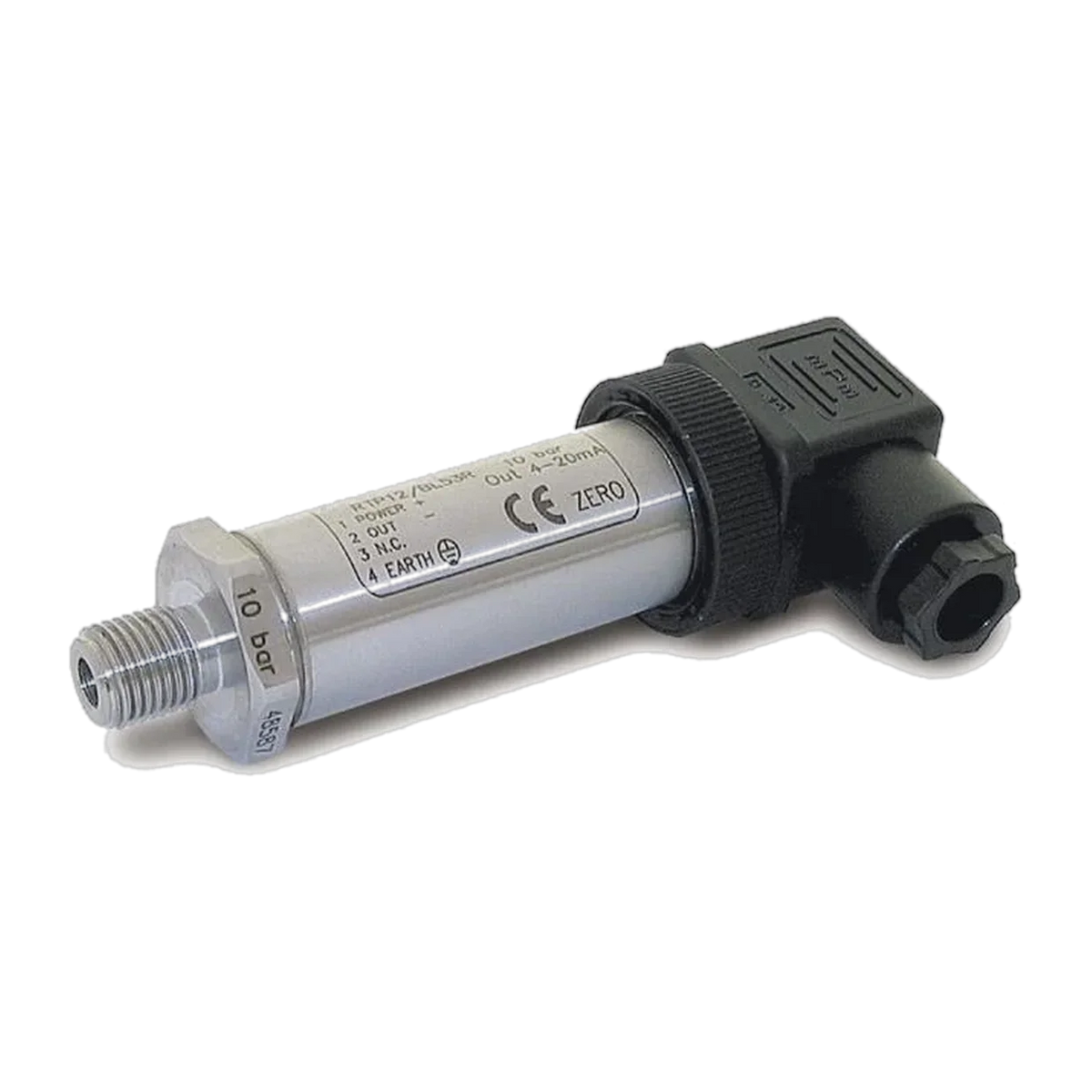

PRAD Absolutdruck-Transmitter TP3
Der PRAD gibt ein aufbereitetes Normsignal aus: 4–20 mA in Zwei- oder Dreileitertechnik, wahlweise 0–5 V oder 0–10 V. Gedacht für Anlagen und Prüfstände, die das Signal ohne weiteren Messverstärker verarbeiten. Der Messkörper ist ein Stück Edelstahl 17-4 PH, vollständig lasergeschweißt und harzvergossen. Der Nullpunkt lässt sich innen unter der Mutter nachstellen.
Nenndruck über die Auswahl: relativ 100, 250 und 500 mbar sowie 1, 2,5, 5, 10 und 20 bar (Nullpunkt bei Atmosphärendruck), absolut 1, 2,5, 5, 10, 20, 50, 100, 250, 350, 500, 700, 1000, 1500 und 2000 bar (Nullpunkt im absoluten Vakuum). Der Preis hängt von Messbereich und Empfindlichkeit ab.
Technische Daten
Ausgang: 4–20 mA (Zwei- oder Dreileiter) · 0–5 V oder 0–10 V · Linearität und Hysterese ≤ ±0,50 %, Kalibriertoleranz ≤ ±0,2 % · Bürde min. 3 kΩ (Spannung), 0 bis 470 Ω (Strom).
Temperatureinfluss: Nullpunkt ≤ ±0,02 %/°C, Kennwert ≤ ±0,02 %/°C · Nullpunkt ±10 %, innen unter der Mutter einstellbar.
Ansprechfrequenz: 0,5 bis 5 kHz.
Speisung: 12–24 Vdc bei 4–20 mA und 0–5 V, 15–24 Vdc bei 0–10 V, maximal 28 Vdc · Aufnahme 30 mA (Dreileiter) bzw. 20 mA (Zweileiter).
Anschluss: Stecker DIN 43650-A nach ISO 4400 · wahlweise Stecker M12×1, 4-polig, mit angespritztem geschirmtem PVC-Kabel.
Temperatur: -10 … +70 °C · Schutzart IP65 nach EN 60529.
Prozessanschluss: G 1/4″ Außengewinde, ab 1000 bar G 1/2″ · auch BSP-Außengewinde. Anzug SW 27 mit 28 N·m.
Abmessungen: Ø 25 mm, Länge 109 mm mit DIN-Stecker, 83 mm mit M12.
Druckgrenzen: dauerhaft 100 %, zulässig 150 %, Bersten > 300 %, hochdynamisch 75 % des Nenndrucks.
Einsatz und Konformität
Pneumatik, Hydraulik, Kälte- und Füllstandsanlagen, Prüfstände und Werkstoffprüfmaschinen. CE, RoHS und REACH; EN 61326-1 und EN 61010-1; Qualitätssystem nach EN ISO 9001. Für Ausführungen ab 20 bar liegt eine Konformitätserklärung für Lebensmittelkontakt nach (CE) 1935/2004 und (CE) 2023/2006 (GMP) vor, Werkstoff 17-4 PH (WN 1.4542).
Auf Anfrage: Kalibrierschein.
