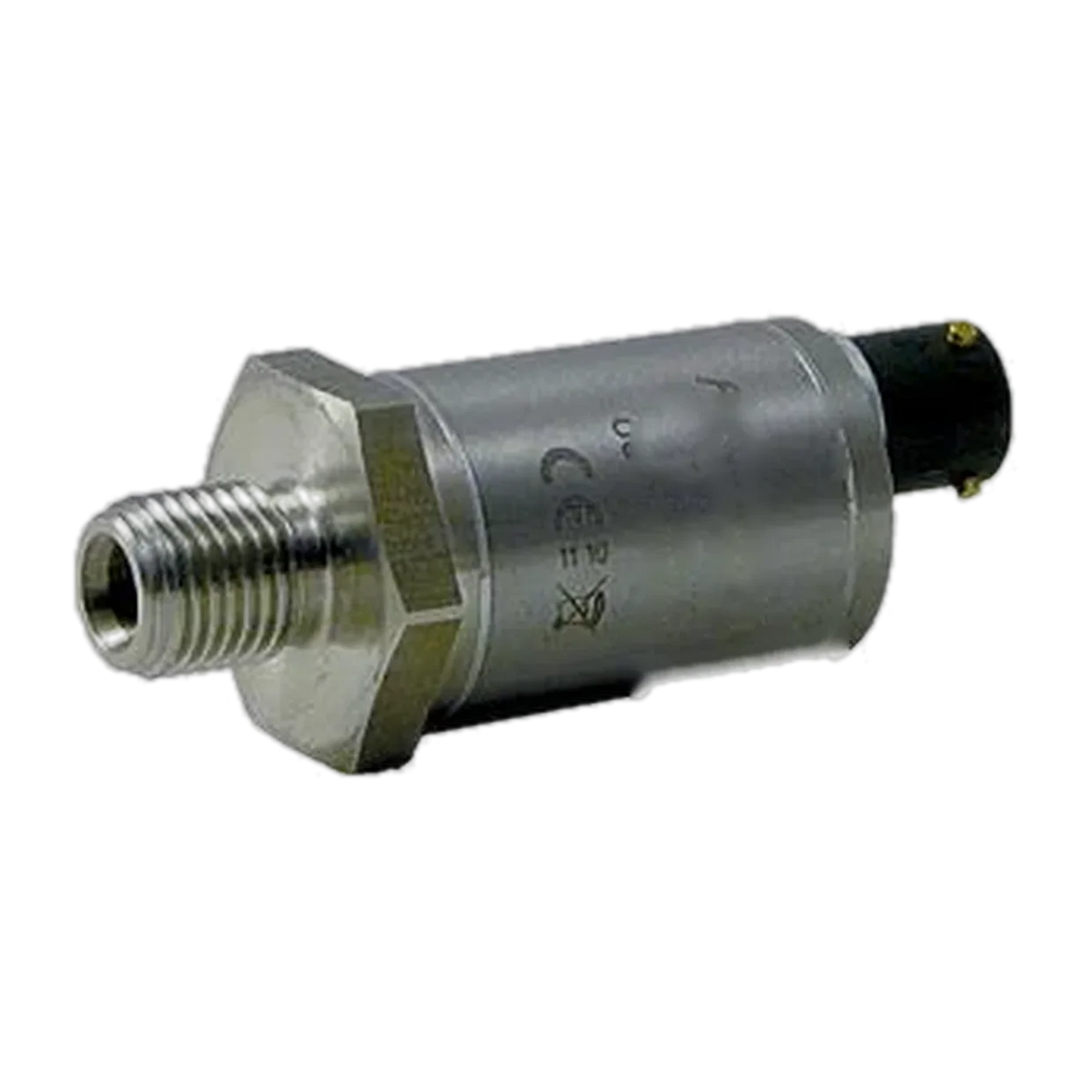

PRAC Absolutdruck-Transmitter TP16

Der PRAC gibt ein passives Brückensignal von 1 oder 2 mV/V aus – kein aufbereitetes Normsignal. Gedacht für Messketten, in denen bereits ein Messverstärker vorhanden ist. Der Messkörper ist ein Stück Edelstahl 17-4 PH, vollständig lasergeschweißt und harzvergossen. Mit einem kombinierten Fehler von ≤ ±0,10 % ist es der genaueste passive Aufnehmer der Reihe.

Nenndruck über die Auswahl: relativ 5, 10 und 20 bar (Nullpunkt bei Atmosphärendruck), absolut 50, 100, 250, 350, 500, 700, 1000, 1500 und 2000 bar (Nullpunkt im absoluten Vakuum). Der Preis hängt von Messbereich und Empfindlichkeit ab.

Technische Daten

• Ausgang: 1 mV/V (kombinierter Fehler ≤ ±0,15 %) oder 2 mV/V (≤ ±0,10 %), Toleranz ≤ ±0,1 %.

• Temperatureinfluss: Nullpunkt ≤ ±0,015 %/°C, Kennwert ≤ ±0,015 %/°C.

• Ansprechfrequenz: 20 bis 100 kHz – auch für dynamische Messungen.

• Speisung: 1–15 V, maximal 18 V · Eingangswiderstand 1080 Ω ±20, Ausgangswiderstand 1000 Ω ±5.

• Anschluss: Stecker MIL4M mit 5 m Kabel · wahlweise Stecker M12×1 oder angespritztes Kabel.

• Temperatur: -10 … +110 °C · Schutzart IP67 nach EN 60529.

• Prozessanschluss: G 1/4″ Außengewinde, ab 1000 bar G 1/2″ · auch BSP-Außengewinde. Dichtung USIT A 63-11, Anzug SW 27 mit 28 N·m.

• Abmessungen: Ø 25 mm, Länge 70 mm, Gewinde 15 mm · Sitzdurchmesser ØF 6 mm bis 10 bar, 7 mm ab 20 bar.

• Druckgrenzen: dauerhaft 100 %, zulässig 150 %, Bersten > 300 %, hochdynamisch 75 % des Nenndrucks.

Einsatz und Konformität

Referenz- und Labormessung, Prüfstände und Kalibriereinrichtungen, die über einen vorhandenen Messverstärker ausgelesen werden. CE, RoHS und REACH; EN 61326-1 und EN 61010-1; Qualitätssystem nach EN ISO 9001.

Auf Anfrage: Kalibrierschein.
