Messelektronik SIL3 | PL e

Messelektronik SIL3 | PL e — Redundanz über zwei Kanäle

Die höchste hier verfügbare Sicherheitsstufe: Der Messverstärker legt ein Brückensignal auf zwei galvanisch getrennte Stromausgänge, eine Sicherheitssteuerung vergleicht sie und führt die Anlage bei Abweichung in den sicheren Zustand. Die Redundanz entsteht aus den zwei Kanälen, nicht aus höherer Messgenauigkeit — diese Geräte sind Sicherheitsbauteile, keine Messgeräte.

Dazu gehören immer zwei Teile: der Verstärker und die Steuerung, die seine Kanäle prüft. Ohne sichere Steuerung bleibt die Redundanz ungenutzt. Wer ohne Steuerung auskommen will, findet die Alternative unter SIL1 | PL c — dort sitzt die Schutzfunktion im Gerät.

Die Geräte

• SMM-DR — Verstärker im Hutschienengehäuse für den Schaltschrank. Über den Prüfeingang lässt sich die Messkette im Betrieb prüfen: ein Impuls von 24 VDC hebt den Strom von Kanal B um 1 mA. Weichen die Kanäle um mehr als 10 % voneinander ab, führt die Steuerung die Anlage in den sicheren Zustand.
• SMM-HD — derselbe Verstärker im IP65-Feldgehäuse, für die Montage außerhalb des Schaltschranks. Im selben Gehäuse sitzen ein oder zwei Verstärker; mit zwei Brücken werden zwei Messstellen unabhängig voneinander überwacht.

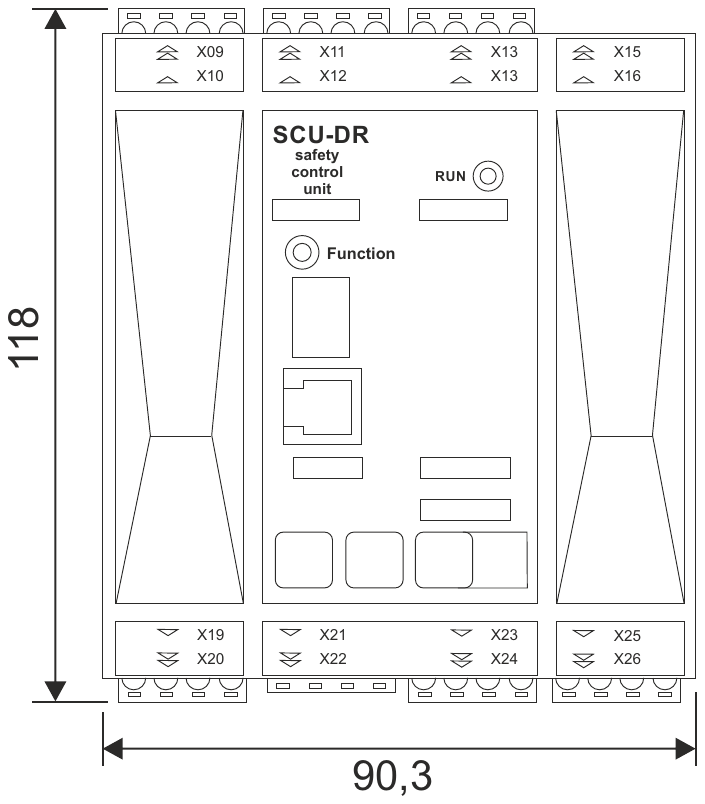

• SCU-DR — die programmierbare Sicherheitssteuerung dazu. Frei programmierbar mit bis zu 800 AWL-Anweisungen, funktionsplanorientiert, mit Querschlusserkennung und externer Kontaktüberwachung. Für die Anbindung an die Anlagensteuerung stehen neben Interfacemodulen PROFISAFE und FSoE bis SIL3 beziehungsweise PL e zur Verfügung.

Was dazugehört

Die passenden Aufnehmer stehen unter Wägezellen SIL / PL, das übrige Programm unter Messelektronik. Architektur, Kennzahlen für die Anlagenzertifizierung und typische Anwendungen erklärt die Seite Funktionale Sicherheit SIL | PL.
