Beschreibung

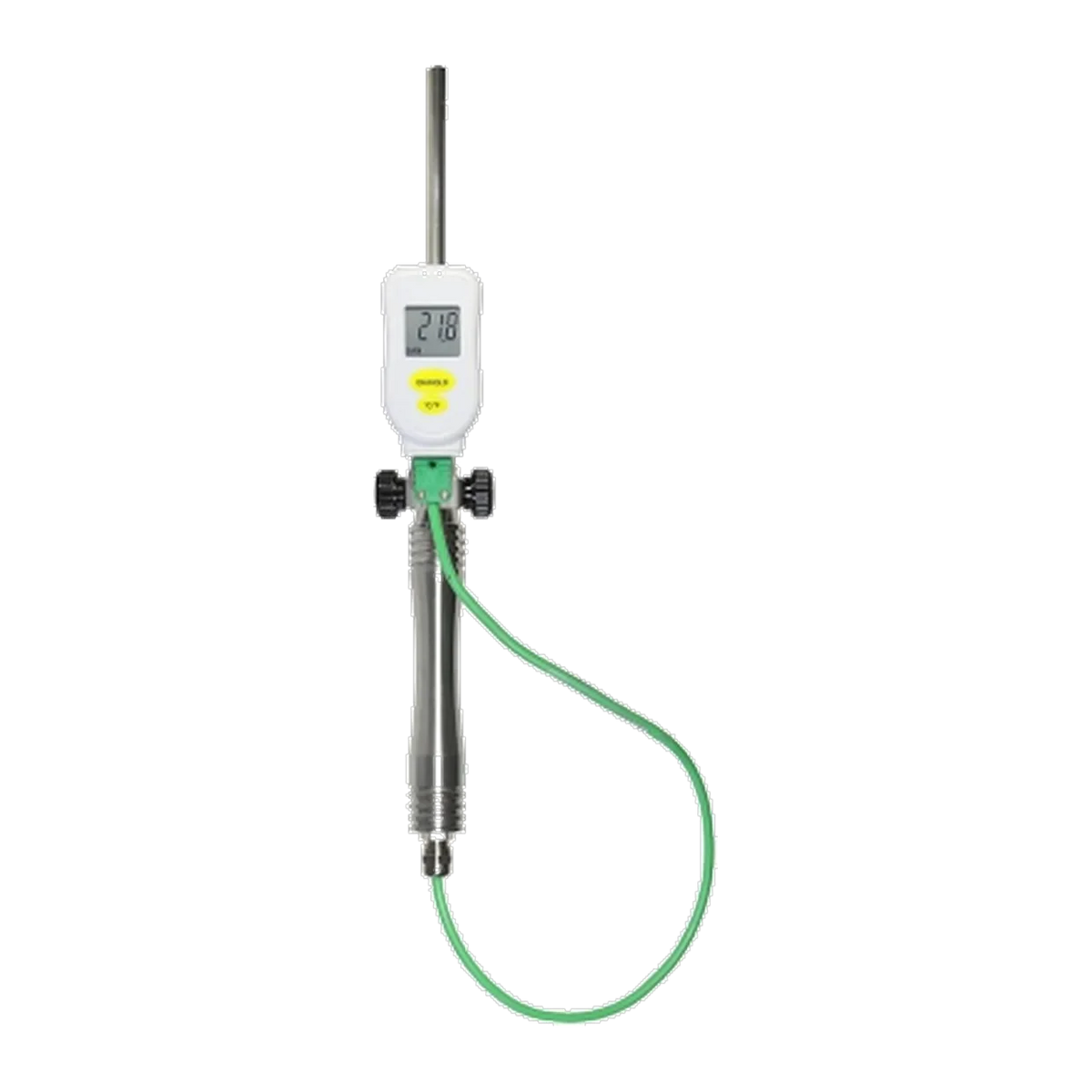

Der TNMA ist ein Einstech-Thermometer als Handlanze mit HART, Herstellertyp Müller MKTS-EL.
Er ist für den mobilen Einsatz gebaut – Heu, Kompost, heißer Asphalt: Die Lanze wird in das Material gestochen, bis die Spitze tief genug sitzt. Dafür ist sie in Längen von 500 bis 2000 mm und nach Angabe lieferbar, bei Ø 10 mm aus Edelstahl 1.4571. Das Gewicht liegt bei etwa 845 g (1000 mm mit Anzeige), die Schutzart bei IP 65 an der Elektronik und IP 68 am Sensor.
Der Prozessanschluss ist im Datenblatt ausdrücklich als Handlanze, kein Einbau geführt: Gewinde und Dichtfläche gibt es nicht. Abgelesen wird unmittelbar am Griff – das 7-Segment-LCD löst mit 0,1 °C auf, seine Genauigkeit beträgt ±1 % oder 1 °C, der größere Wert gilt, und es läuft aus einer Batterie CR 2032.
Am Eingang sitzt ein Pt100 in 3-Leiter-Schaltung in den Klassen A, B und AA, alternativ ein Thermoelement Typ K. Der maximale Bereich reicht von -50 … +400 °C bei einer kleinsten Spanne von 50 K. Am Ausgang liegt entweder der Widerstand unmittelbar auf dem Stecker oder 4 … 20 mA mit HART in der 2-Leiter-Schleife; die Gesamtgenauigkeit über HART beträgt 0,3 % vom Bereich bei 16 Bit. Versorgt wird der Transmitter aus der Stromschleife mit 10 … 35 VDC.
Vor der Bestellung beachten: Der Sensor reicht bis +400 °C, die Werkseinstellung des Transmitters nur bis +200 °C; wer höher messen will, muss die Konfiguration kundenspezifisch angeben. Die Umgebungstemperatur ist nicht die Mediumstemperatur: Mit Transmitter sind -20 … +80 °C zulässig, ohne Transmitter -30 … +100 °C, das Medium darf -50 … +400 °C haben. Versorgung und Bürdenformel passen nicht zusammen: angegeben sind 10 … 35 VDC, die Bürdenformel rechnet aber mit UB − 12 V und ergibt unter 12 V einen negativen Wert; die Schwesterblätter nennen durchweg 12 … 40 VDC. Zur Standzeit der Batterie CR 2032 und zur Batterieverordnung macht die Quelle keine Angabe. Eine Angabe „Systemdruck 25 bar“ steht auf dem Blatt, hat aber für eine Handlanze ohne Prozessanschluss keine erkennbare Bedeutung – eine Eignung für Prozessdruck ist damit nicht belegt. Super Seal und Deutsch DT04 dreipolig führen nur einen Sensor. Zur Konfiguration dient das HART-Interface mit USB und Software (01310-00220). Ein CE-Zeichen, eine Konformitätserklärung und ein Explosionsschutz sind im Datenblatt nicht dokumentiert.
Vorteile auf einen Blick
- Handlanze Ø 10 mm in 500 bis 2000 mm Länge – kein Einbau nötig
- Pt100 in 3-Leiter-Schaltung oder Thermoelement Typ K
- Medium -50 … +400 °C, Genauigkeit 0,3 % vom Bereich bei 16 Bit
- 4 … 20 mA mit HART oder Widerstand direkt auf dem Stecker
- Anzeige am Griff mit 0,1 °C Auflösung, Batterie CR 2032
- Lanze aus Edelstahl 1.4571, IP 65 / IP 68
