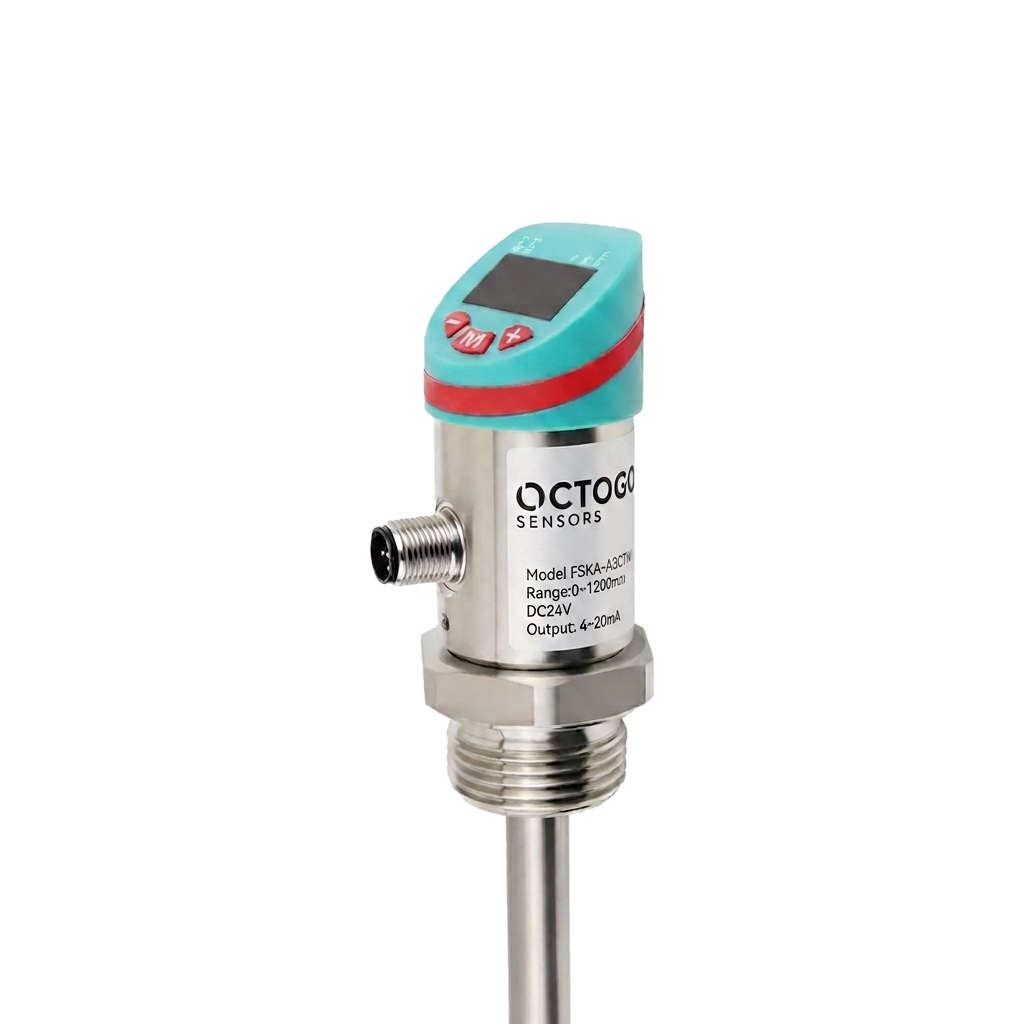

FSKA Füllstandssensor mit Schwimmer: Präzise magnetische Füllstandsmessung

Der elektronische Füllstandssensor FSKA nutzt die bewährte magnetische Induktionstechnologie zur exakten Füllstandsmessung. Ein mit einem Magnetring ausgestatteter Schwimmer bewegt sich mit dem Flüssigkeitspegel entlang eines geschlossenen Edelstahlrohrs. Im Inneren dieses Rohrs befinden sich Hall-Elemente, die durch den Magneten ausgelöst werden und entsprechende Schaltsignale generieren. Die integrierte Messelektronik wandelt diese Signale zuverlässig in industrielle elektrische Standard-Ausgangssignale um.

Vielseitig, robust und smart

• Klare Anzeige: Der Sensor verfügt über ein leuchtstarkes, rotes 4-stelliges LED-Display zur direkten Messwertanzeige vor Ort.

• Flexible Ausgänge: Er bietet umfangreiche Konfigurationsmöglichkeiten, darunter PNP/NPN-Schaltausgänge (als Schließer/NO oder Öffner/NC), Analogausgänge (4...20 mA, 1-5 V, 0-10 V) sowie moderne Kommunikationsschnittstellen via IO-Link oder RS485.

• Widerstandsfähige Materialien: Die medienberührenden Teile bestehen aus robustem Edelstahl 304 oder NBR, was den Sensor ideal für korrosive Flüssigkeiten macht (sofern diese mit Edelstahl 304 kompatibel sind). Das Kopfgehäuse besteht aus technischem Kunststoff mit der Flammschutzklasse UL-94 V-0.

Typische Anwendungsgebiete

Dank seiner robusten Konstruktion ist der FSKA äußerst vielseitig einsetzbar in Branchen wie:

• Lebensmittel- und Pharmaindustrie.

• Petrochemie und Wasseraufbereitung.

• Papierherstellung, Kraftwerke und Kesselanlagen.

Technische Daten im Überblick

• Messbereich (Rohrlänge): 0 bis 2 Meter (Sondenlängen z. B. von 150 mm bis 1000 mm konfigurierbar).

• Auflösung/Genauigkeit: 10 mm (Standard) oder 5 mm wählbar.

• Mediumdichte: 0,7g/cm^3

• Temperaturen: Medientemperatur von -20 °C bis 85 °C. Umgebungstemperatur von -20 °C bis 80 °C.

• Spannungsversorgung: 12 bis 30 VDC.

• Stromaufnahme: Max. 40 mA (bei 24 VDC Versorgung).

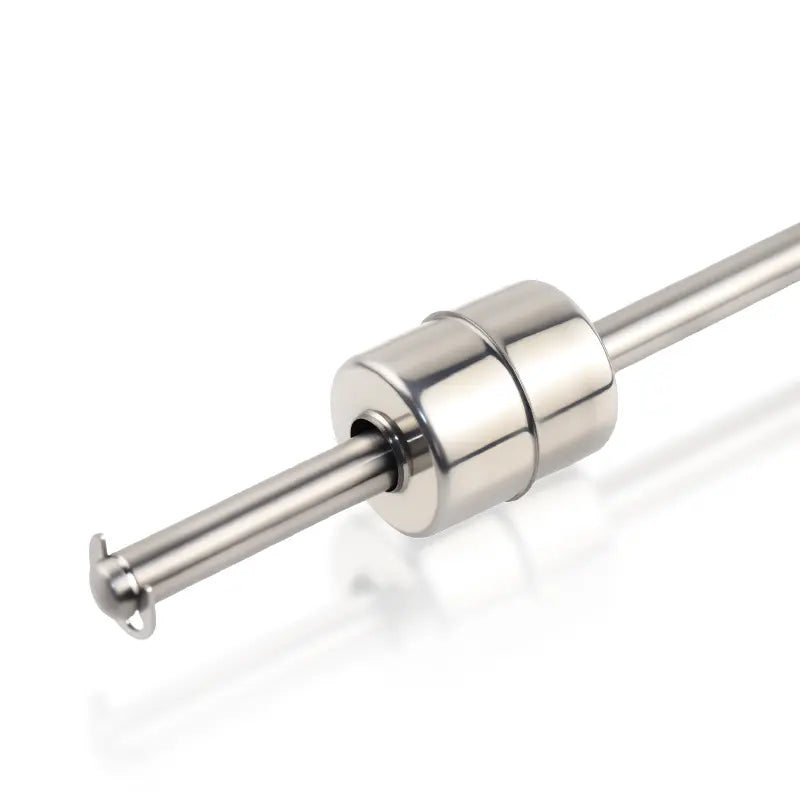

• Schwimmer-Varianten: NBR mit 30 mm Außendurchmesser (für Öl) oder Edelstahl 304 mit 40 mm Außendurchmesser (für Wasser).

• Schutzfunktionen: Integrierter Schutz gegen Verpolung, Kurzschluss und Überlastung.

• Schutzart: IP67.

• Elektrischer Anschluss: M12x1 Stecker.

• Prozessanschlüsse: Flexibel wählbar, z.B. Außengewinde G1", G1-1/2", G2" oder Flanschanschlüsse wie DN25 und DN50[cite: 7].
