Description
Der EOME ist ein zweikanaliger IO-Link-Messumformer als OEM-Platine, Typ MEUT-E.
Kanal 1 misst eine DMS-Vollbrücke, Kanal 2 einen Temperaturfühler – und beide Messwerte gehen über ein gemeinsames IO-Link-Interface hinaus. Das ist der Fall, für den diese Platine gebaut ist: Kraft oder Druck und die dazugehörige Temperatur aus einem Gerät, mit einer Leitung und einem Master-Port.
Der Universal-Kanal unterstützt keine DMS-Brücke. Das Datenblatt führt sie in der Sensorliste, schreibt darunter aber, dass DMS-Applikationen für den Universal-Kanal derzeit noch nicht unterstützt werden. Wer zwei Kraftkanäle braucht, kann diese Platine dafür heute nicht nehmen.
Kanal 1 nimmt eine DMS-Vollbrücke ab 350 Ω auf, bei zwei Brücken mindestens 2 × 700 Ω, mit einer Brückenspeisung von 3 V; die Maßeinheit ist einheitenlos. Kanal 2 ist auf °C voreingestellt und nimmt Pt100 in 3-Leiter-Schaltung von -200 bis 800 °C bei 0,9 mA Sensorstrom oder ein Thermoelement vom Typ J (-210 … 1200 °C), Typ K (-200 … 1372 °C) oder Typ N (-200 … 1300 °C) auf. Der Messbereich beider Kanäle ist im Bereich -3200,0 … +3200,0 frei einstellbar.
Die Auflösung beträgt 16 bit am DMS-Kanal und 24 bit am Universal-Kanal, die Genauigkeit max. 0,05 % vom Messbereich zuzüglich Sensorfehler. Die Filter sind getrennt: 0,5 s für DMS, 25 s für Temperatur. Die Einschaltverzögerung liegt unter 5 s, die Antwortzeit bei 20 ms. Versorgt wird die Platine mit 24 VDC bei unter 30 mA im Standardbetrieb, maximal 130 mA Gesamtstrom; Verpolung ist geschützt.

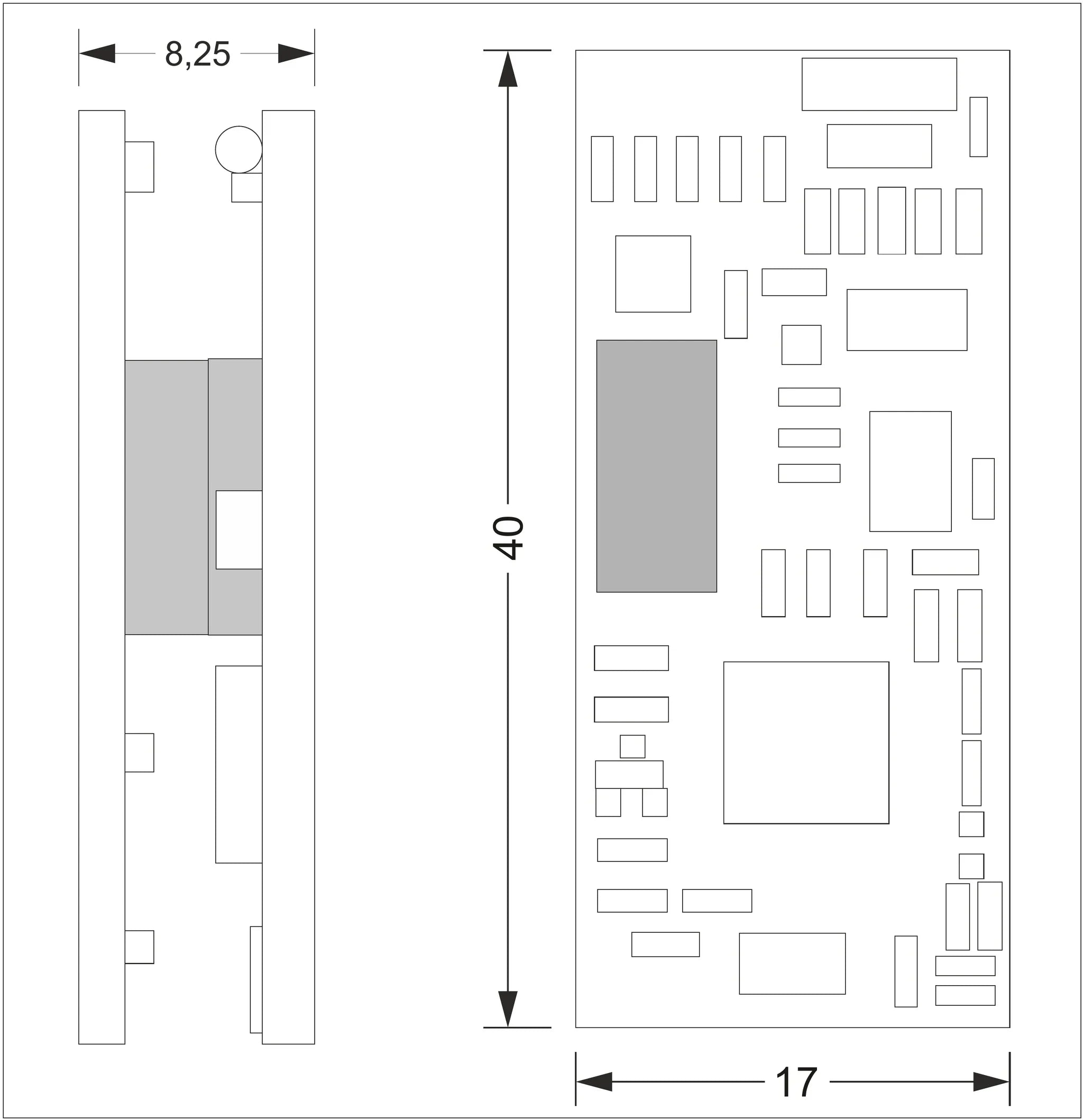

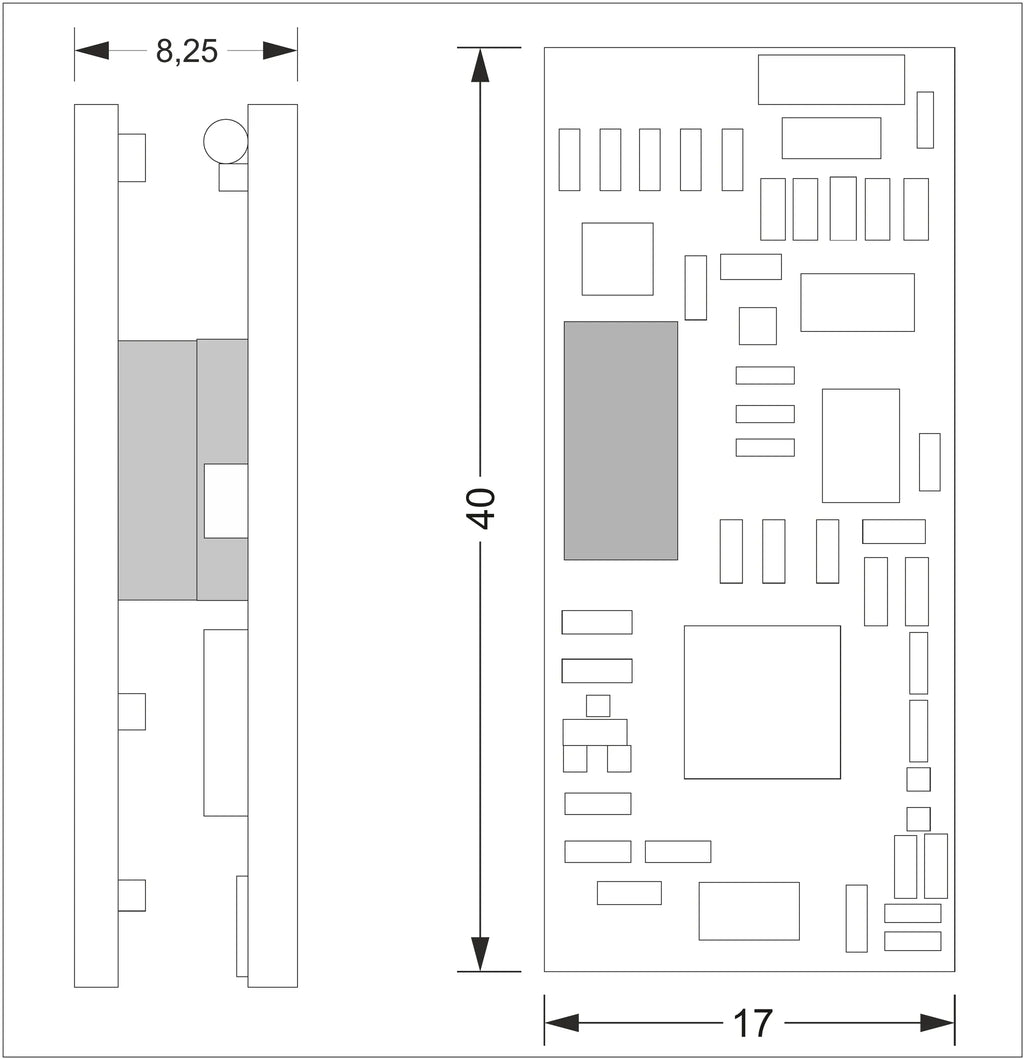

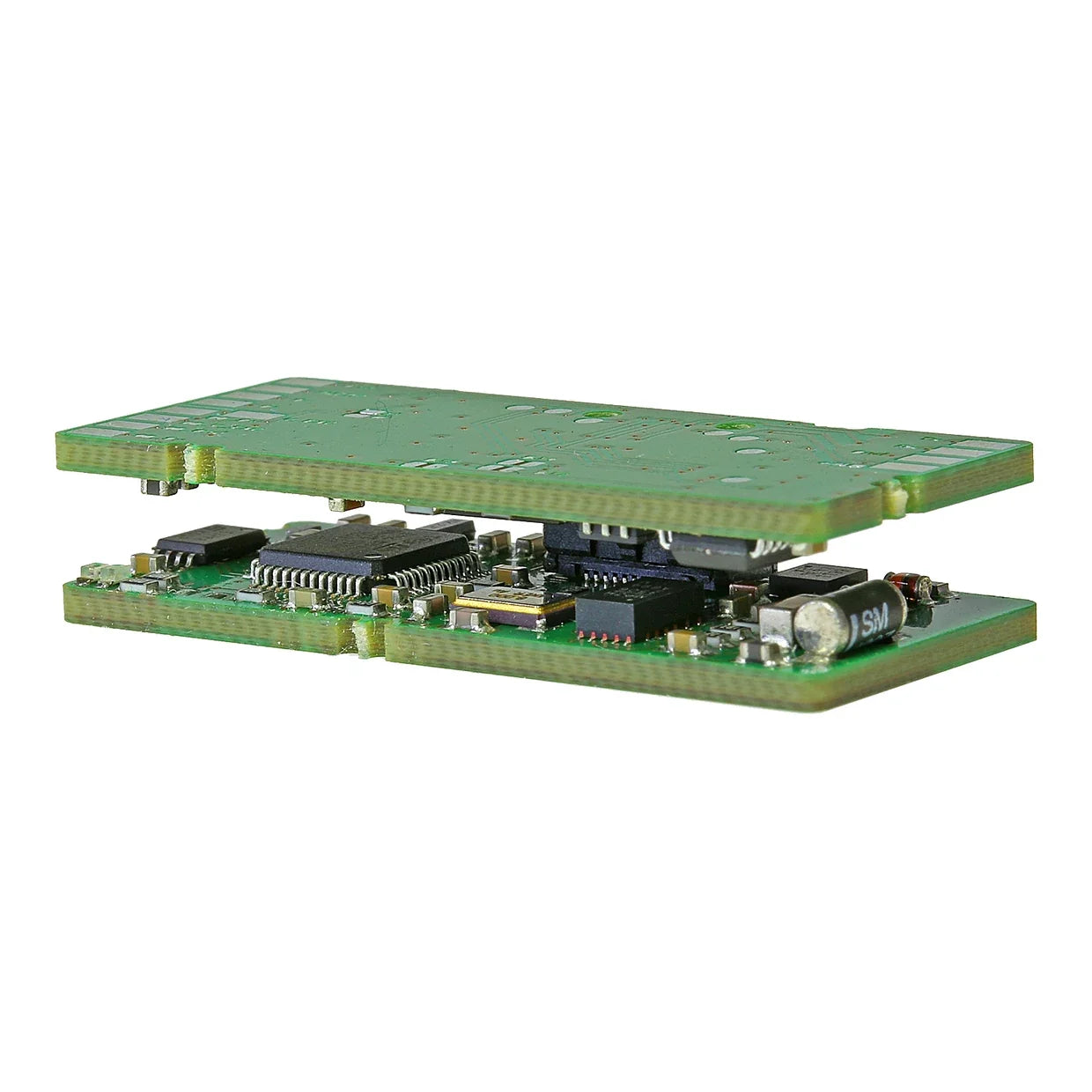

Die Platine misst 40 × 17 × 8,25 mm bei etwa 6,5 g. Die Bauhöhe kommt vom Aufbau: Es sind zwei gestapelte Platinen. Die einkanalige Ausführung mit demselben Umriss ist nur 4,5 mm hoch. Material FR4 und PBT, Anschluss über Lötpads 2,7 × 1,5 mm, Einbaulage beliebig, Arbeitsbereich -20 °C bis +80 °C.
Für Konfiguration und Betrieb ist ein IO-Link-Master erforderlich, dazu die passende IODD-Datei aus dem IODD-Finder. Die Platine trägt IP00 und gehört in ein Gehäuse eingebaut. Geprüft ist sie nach EN 61000-6-2:2005 und EN 61000-6-4:2007 + A1:2011. Ein CE-Zeichen ist im Datenblatt des Herstellers nicht dokumentiert, eine Konformitätserklärung ist vor dem Inverkehrbringen in der EU anzufordern. Eine Ausführung mit eingebauter Sicherheitsfunktion PL c / SIL 1 ist der EOMF.
Vorteile auf einen Blick
- Zwei Kanäle auf einer Platine: DMS-Vollbrücke und Temperaturfühler
- Kanal 2 für Pt100 (3-Leiter) oder Thermoelement Typ J, K und N
- Auflösung 16 bit am DMS-Kanal, 24 bit am Universal-Kanal
- Genauigkeit max. 0,05 % vom Messbereich
- Getrennte Filter: 0,5 s für DMS, 25 s für Temperatur
- Beide Messwerte über ein IO-Link-Interface
- 40 × 17 × 8,25 mm, zwei gestapelte Platinen, ca. 6,5 g
- Arbeitsbereich -20 … +80 °C
