Description

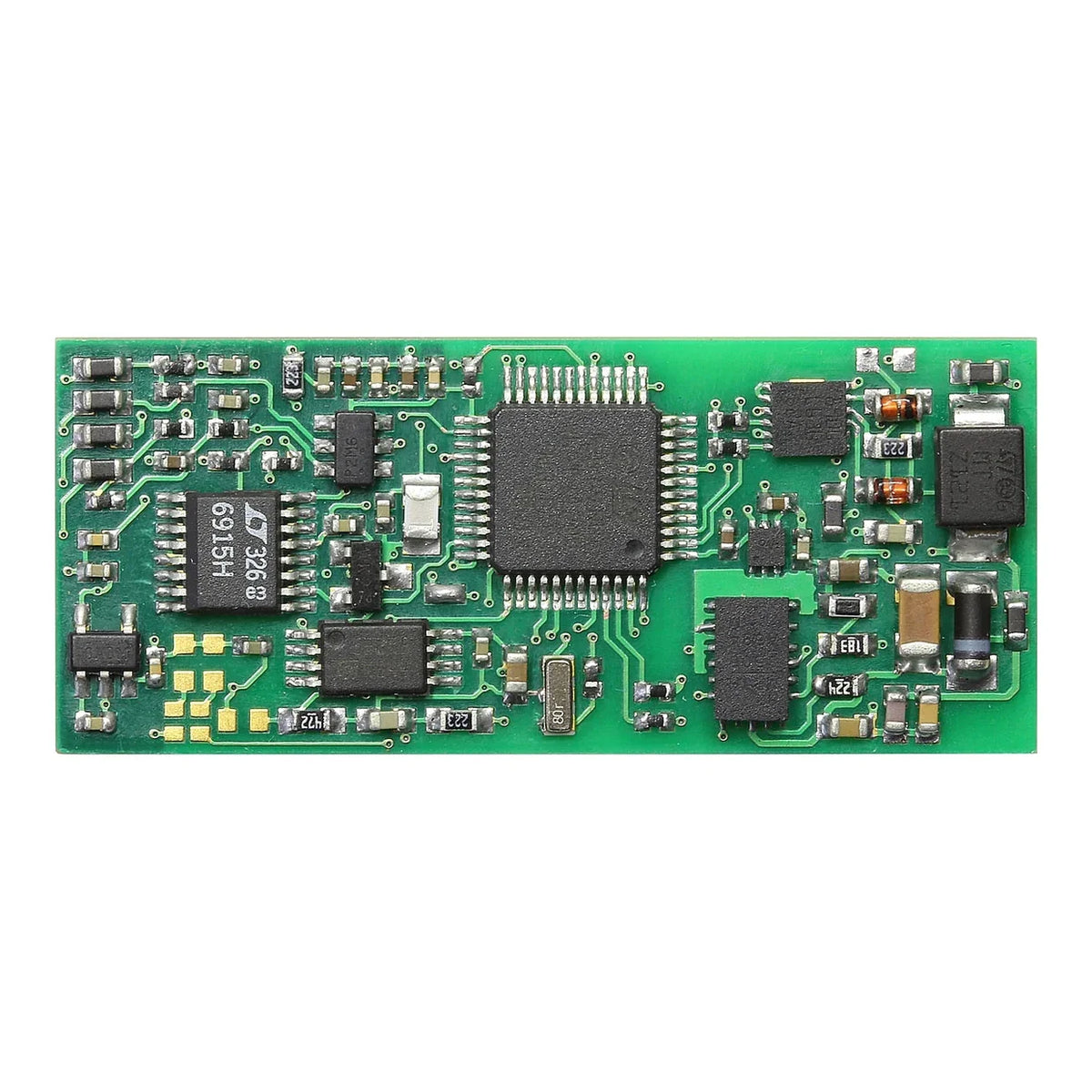

Der EOMC ist ein einkanaliger IO-Link-Messumformer als OEM-Platine, Typ MCUT-E.
Er macht aus dem Signal einer DMS-Vollbrücke einen digitalen Messwert – für Kraft und Druck. Der Messbereich ist frei einstellbar und einheitenlos: Die Platine nimmt die Einheit der Anwendung an, ob Newton, Kilogramm oder bar. Weil der Wert über IO-Link geht, sind Konfiguration, Diagnose und Gerätetausch ohne Neuskalierung möglich.
Der Kanal nimmt 1 × DMS-Vollbrücke ab 350 Ω auf, bei zwei parallelen Vollbrücken mindestens 2 × 700 Ω; weitere Brücken sind möglich, der Mindestwiderstand steigt entsprechend. Die Brückenspeisung liefert 3 V. Der Messbereich ist im Bereich -3200,0 … +3200,0 frei einstellbar. Die Auflösung beträgt 16 bit, die Genauigkeit max. 0,05 % vom Messbereich zuzüglich Sensorfehler. Der Filter liegt bei 0,5 s, die Einschaltverzögerung unter 5 s, die Antwortzeit bei 20 ms.
Am Ausgang steht ein IO-Link-Interface mit Signalpegel 0 / 24 V nach IO-Link-Spezifikation. Versorgt wird die Platine mit 24 VDC bei unter 30 mA im Standardbetrieb, maximal 130 mA Gesamtstrom; der Schaltstrom im SIO-Modus beträgt maximal 100 mA. Verpolung ist geschützt – keine Funktion, keine Zerstörung.

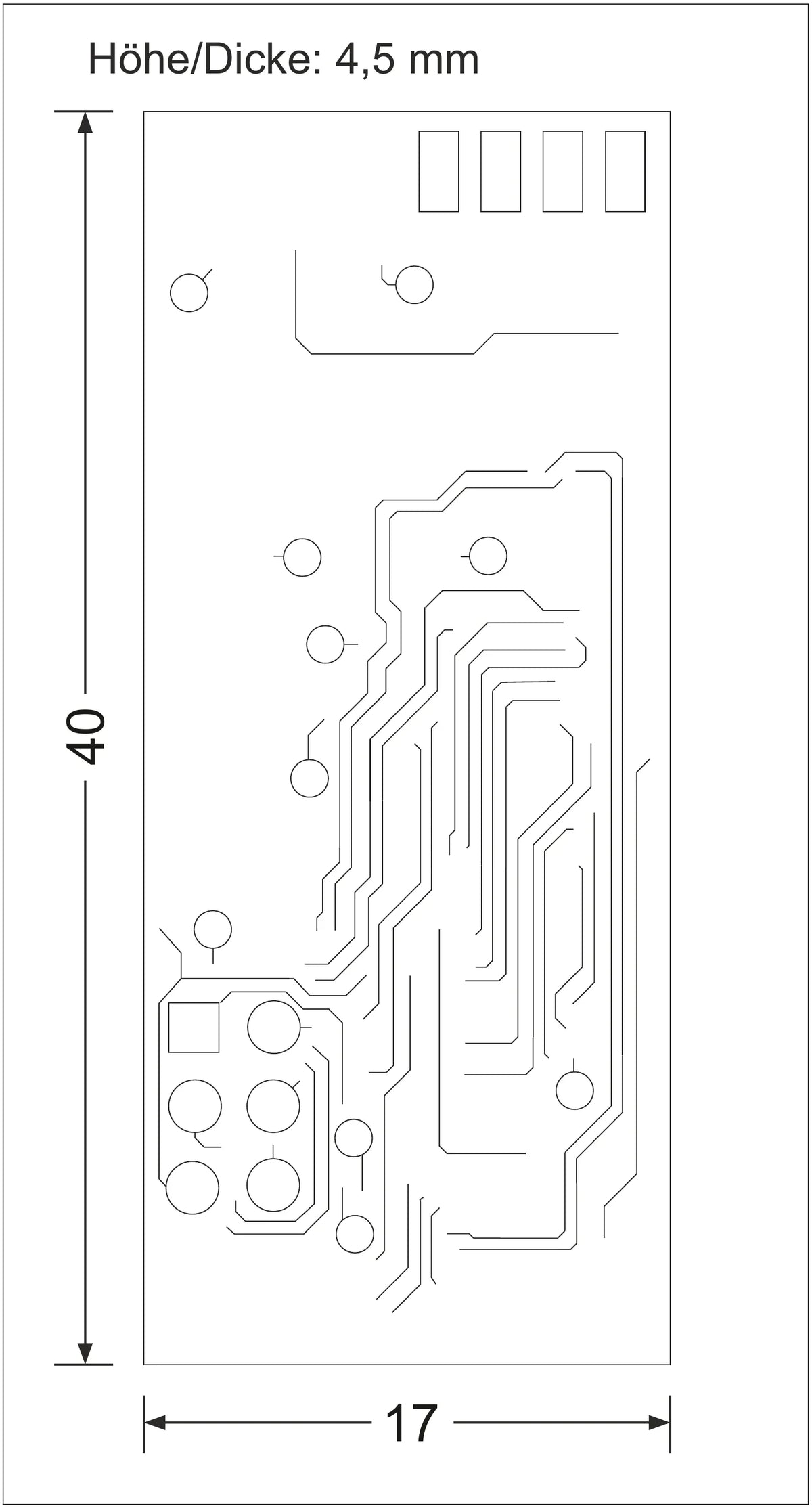

Die Platine misst 40 × 17 × 4,5 mm bei etwa 6,5 g, Material FR4 und PBT, Anschluss über Lötpads 2,7 × 1,5 mm, Einbaulage beliebig. Der Arbeitsbereich reicht von -20 °C bis +80 °C, die Lagertemperatur von -20 °C bis +85 °C.
Für Konfiguration und Betrieb ist ein IO-Link-Master erforderlich, dazu die passende IODD-Datei aus dem IODD-Finder. Die Platine trägt IP00 und gehört in ein Gehäuse eingebaut. Geprüft ist sie nach EN 61000-6-2:2005 und EN 61000-6-4:2007 + A1:2011. Ein CE-Zeichen ist im Datenblatt des Herstellers nicht dokumentiert, eine Konformitätserklärung ist vor dem Inverkehrbringen in der EU anzufordern. Diese Platine hat einen Kanal und keinen Temperatureingang; die zweikanalige Ausführung mit Universal-Kanal ist der EOME, die runde Bauform der EOMD.
Vorteile auf einen Blick
- Einkanaliger IO-Link-Messumformer für die DMS-Vollbrücke
- Messbereich einheitenlos und frei einstellbar, -3200,0 … +3200,0
- Auflösung 16 bit, Genauigkeit max. 0,05 % vom Messbereich
- Antwortzeit 20 ms, Filter 0,5 s
- Nur 40 × 17 × 4,5 mm, Gewicht ca. 6,5 g
- Brückenspeisung 3 V, ab 350 Ω, mehrere Brücken möglich
- Versorgung 24 VDC, Standardstrom unter 30 mA
- Arbeitsbereich -20 … +80 °C
