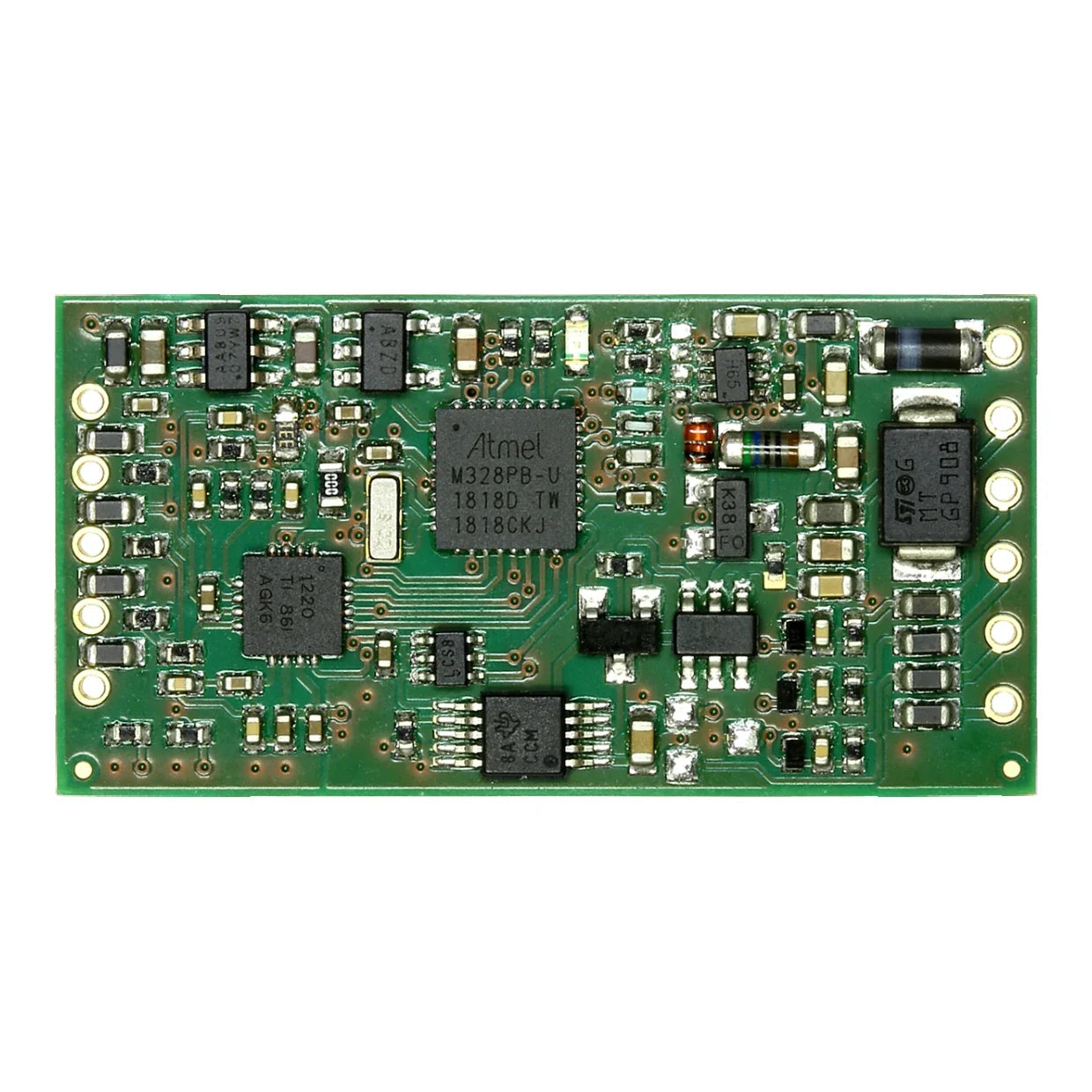

Der EOMA ist ein programmierbarer Universal-Messumformer als OEM-Platine, Typ MATU.
Eine Platine deckt sieben Sensorarten ab: Sie macht aus dem Signal eines Temperatur-, Kraft- oder Druckaufnehmers ein genormtes Analogsignal für die Steuerung. Welcher Sensortyp und welcher Messbereich gelten, wird programmiert – damit ersetzt ein Artikel im Lager mehrere spezialisierte Messumformer.
Am Eingang stehen Pt100 und Pt1000 in 4-, 3- oder 2-Leiter-Schaltung (Sensorstrom 0,25 mA), Thermoelemente der Typen J, K und N, eine DMS-Vollbrücke ab 350 Ω (Brückenerregung 1,25 VDC bei 2-Leiter, 3 VDC bei 3-Leiter), Strom und Spannung mit 0 … 20 mA, 0 … 1 V und 0 … 10 V sowie ein Potentiometer von 350 Ω bis 100 kΩ. Drei digitale Ein- und Ausgänge mit 3,3 V / 2 mA sind als Option erhältlich.
Am Ausgang liegen 4 … 20 mA in 2- oder 3-Leiter-Schaltung oder 0 … 10 V, wahlweise als 0,5 … 10,5 V oder 2 … 10 V. Die Auflösung beträgt 24 bit, die Genauigkeit max. 0,1 % vom Nennbereich zuzüglich Sensorfehler. Ein Störungssignal zeigt Kurzschluss und Bereichsunterschreitung mit unter 3,6 mA und Sensorbruch mit über 21 mA an. Der Filter ist von 5 bis 5000 ms einstellbar.

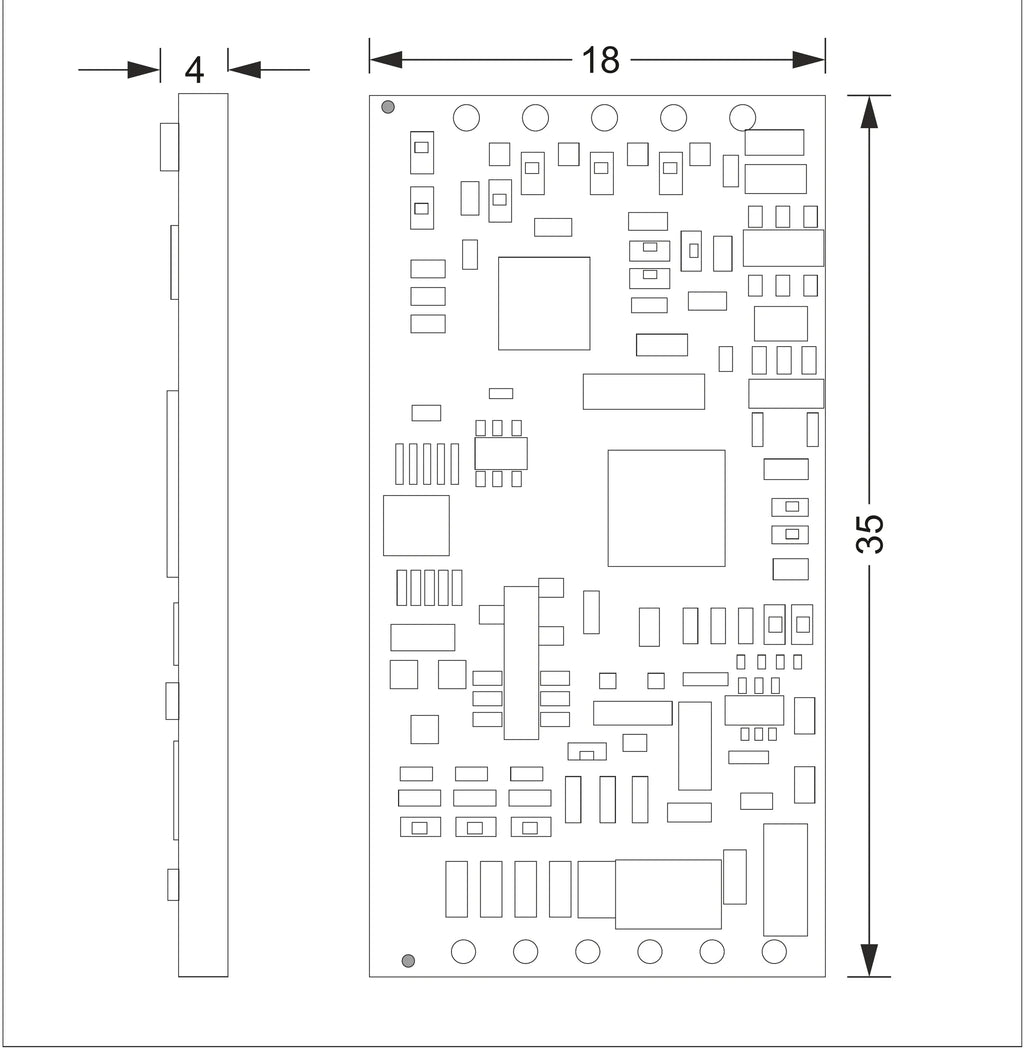

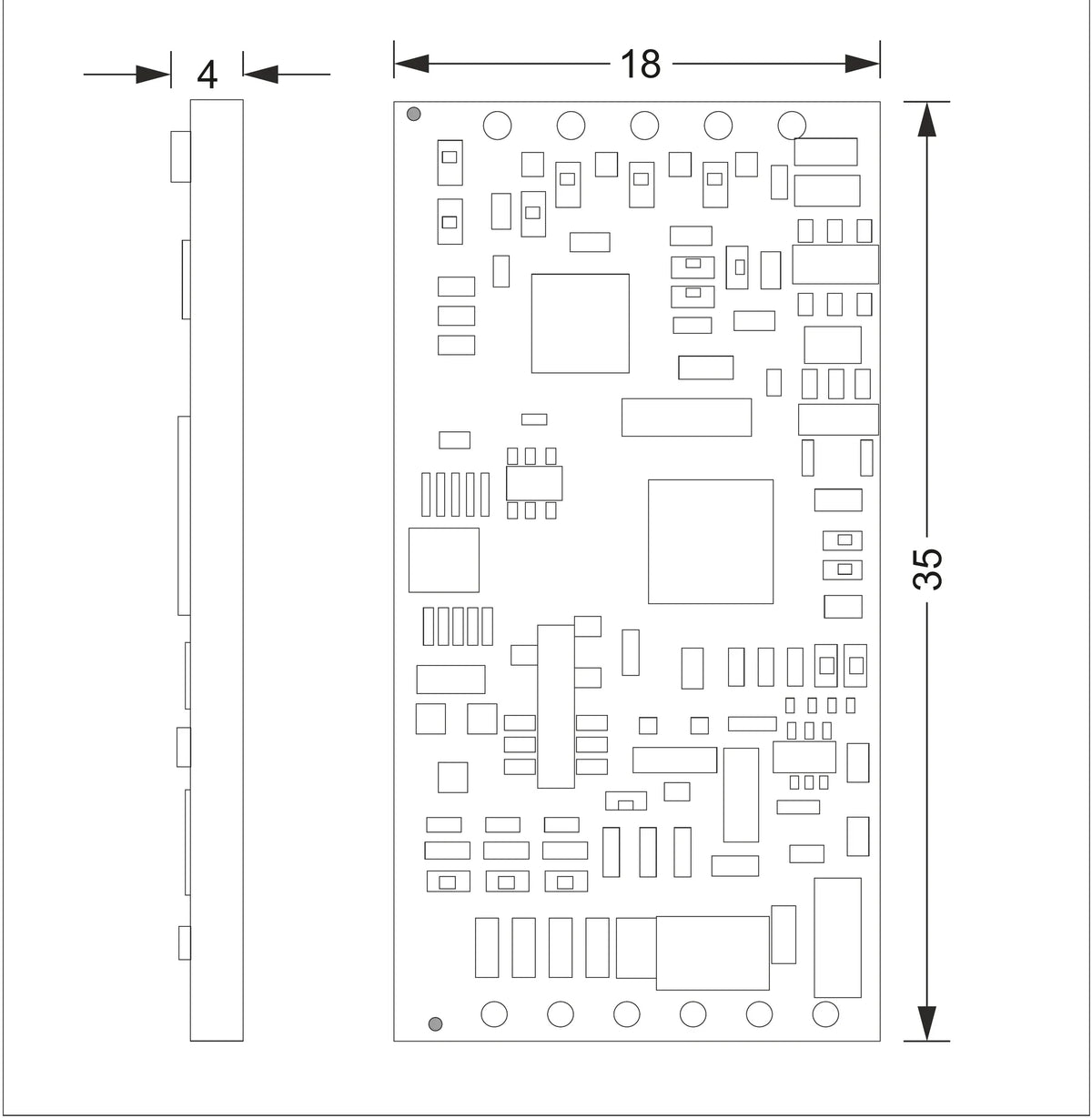

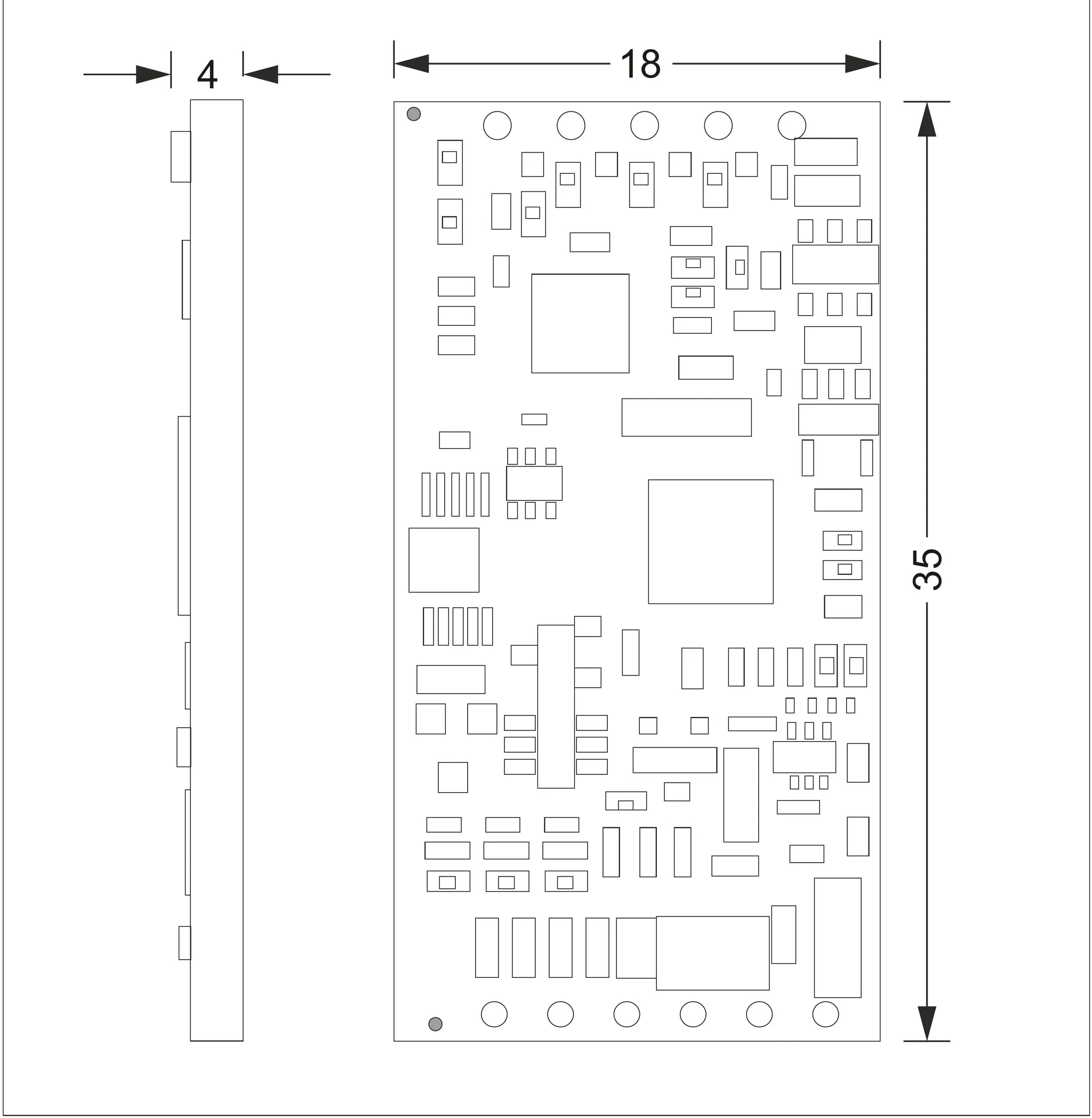

Die eckige Bauform misst 35 × 18 × 4 mm, die runde 31,4 × 28,6 × 4,8 mm mit einem Loch Ø 8 mm; ein Tausch der Bauform ist kein Einbau für Einbau, weil die Lötpads anders angeordnet sind. Das Gewicht liegt bei etwa 3,5 g, der Arbeitsbereich bei -40 … +85 °C. Versorgt wird die Platine mit 9 … 35 VDC am Stromausgang und 12 … 35 VDC am Spannungsausgang; Verpolung ist geschützt, der Kurzschlussstrom fest.
Die Platine trägt IP00 und gehört in ein Gehäuse eingebaut. Geprüft ist sie nach EN 61000-6-2:2019-11 und EN 61000-6-4:2020-09. Ein CE-Zeichen ist im Datenblatt des Herstellers nicht dokumentiert, eine Konformitätserklärung ist vor dem Inverkehrbringen in der EU anzufordern. Für explosionsgefährdete Bereiche gibt es die Ausführung EOMB mit ATEX- und IECEx-Bescheinigung. Zum Konfigurieren und Kalibrieren dient der Konfigurator DEV-KMA mit der Software TrComm.
Vorteile auf einen Blick
- Ein programmierbarer Messumformer für Pt100, Pt1000, Thermoelement, DMS, Strom, Spannung und Potentiometer
- Auflösung 24 bit, Genauigkeit max. 0,1 % vom Nennbereich
- Ausgang 4 … 20 mA oder 0 … 10 V in mehreren Bereichen
- Eckige Bauform 35 × 18 × 4 mm, runde Bauform 31,4 × 28,6 × 4,8 mm
- Arbeitsbereich -40 … +85 °C, Gewicht ca. 3,5 g
- Störungssignal für Sensorbruch und Bereichsverletzung
- Filter 5 … 5000 ms einstellbar
- Ex-Ausführung als EOMB erhältlich
