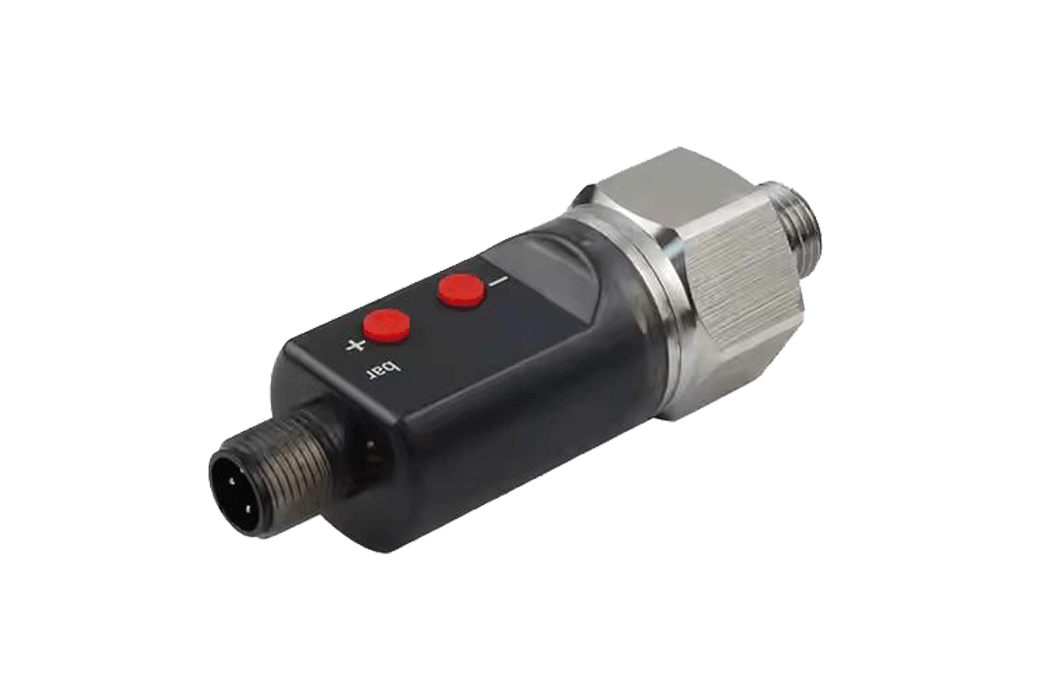

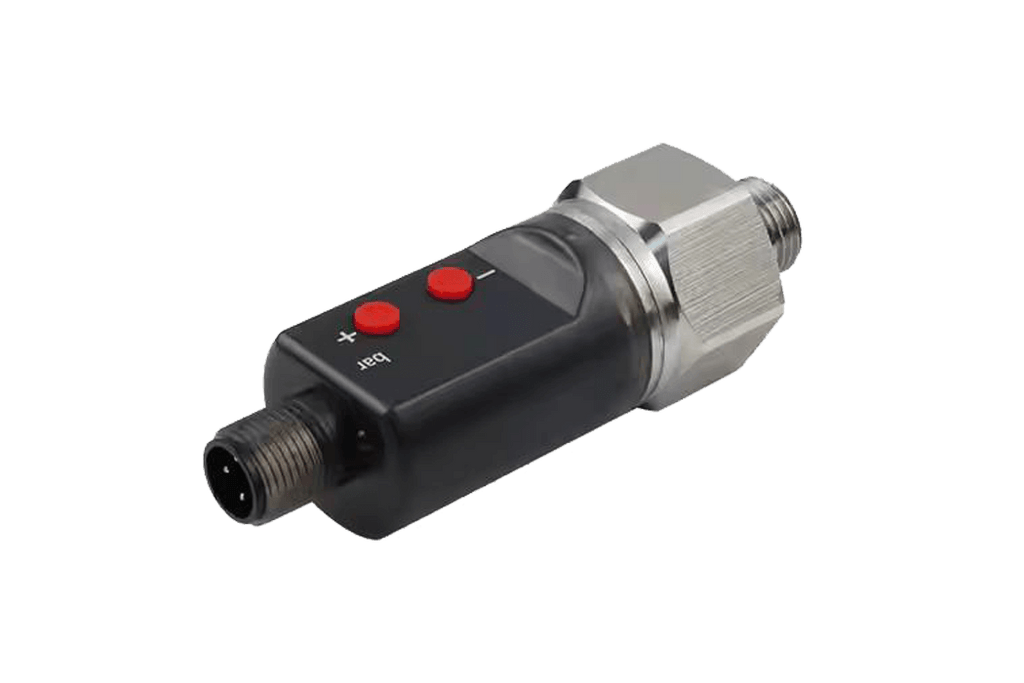

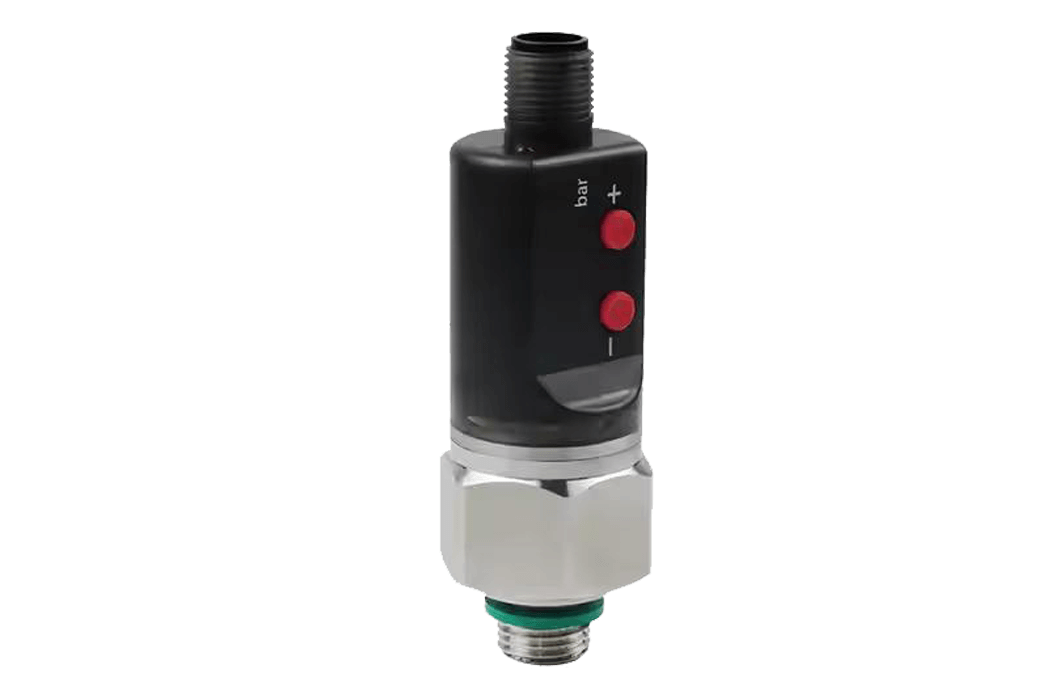

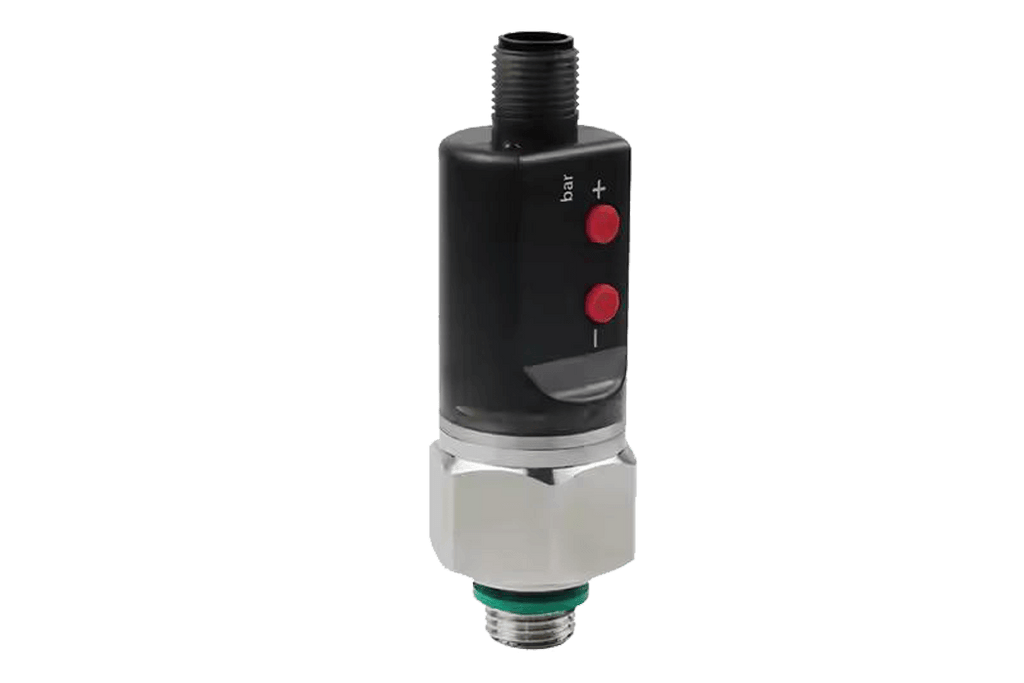

PSKA Elektronischer Druckschalter

Der elektronische Druckschalter PSKA von Octogon Messtechnik ist eine zuverlässige Lösung für vielfältige industrielle Anwendungen. Er basiert auf einem diffundierten Siliziumsensor zur exakten Druckmessung. Das erfasste Signal wird durch eine integrierte Schaltung verarbeitet und in ein elektrisches Industrie-Standardsignal umgewandelt.

Kompaktes Design und einfache Bedienung

Der PSKA verfügt über ein robustes, integriertes Spritzgussgehäuse aus technischem Kunststoff. Ein leuchtstarkes LED-Display zeigt die aktuellen Messwerte digital in Echtzeit an. Die Bedienung und Schaltereinstellung (Erhöhen/Verringern der Werte) erfolgt dabei besonders anwenderfreundlich direkt über die integrierten Tasten.

Technische Daten im Überblick

• Druckbereiche: Die konfigurierbaren Messbereiche reichen von Vakuum/Unterdruck (z.B. -1 bis 0 bar) bis hin zu extremen Hochdruckanwendungen von 0 bis 1000 bar.

• Genauigkeit: Die Messgenauigkeit liegt bei ≤±0,5 % des Messbereichs.

• Langzeitstabilität: Der Sensor arbeitet äußerst stabil mit einer jährlichen Drift von lediglich ≤±0,3 % des Messbereichs.

• Ansprechzeit: Sehr schnelle Reaktionszeit von <10 ms.

• Signalausgänge: Der Schalter lässt sich flexibel anpassen und bietet konfigurierbare PNP/NPN-Ausgänge (Schließer/Öffner). Zudem stehen Modellvarianten mit analogen Ausgängen (4-20 mA, 1-5 V), Frequenzausgang (100 Hz) oder RS485-Schnittstelle zur Auswahl.

• Versorgungsspannung: 12 bis 30 VDC.

• Schutzart: Das Gerät ist nach IP67 geschützt und somit ideal für den rauen Industriealltag.

• Temperaturbereiche: Ausgelegt für Umgebungstemperaturen von -20 °C bis 80 °C sowie Medientemperaturen von -20 °C bis 85 °C.

Hochwertige Materialien und flexible Anschlüsse

• Messmembran: Wahlweise aus widerstandsfähigem Edelstahl 316L oder Keramik gefertigt.

• Prozessanschluss: Das Anschlussstück besteht aus Edelstahl 304. Um verschiedene Installationsanforderungen zu erfüllen, stehen diverse Gewindearten wie G1/4 (Innen- und Außengewinde), G1/2, NPT1/4, R1/4 und M20x1,5 (Außengewinde) zur Verfügung.

• Dichtungen: Je nach Anforderung kommen Butadien-Kautschuk oder Fluor-Kautschuk zum Einsatz.

• Elektrischer Anschluss: Der elektrische Ausgang wird standardmäßig über einen M12x1-Stecker realisiert.
