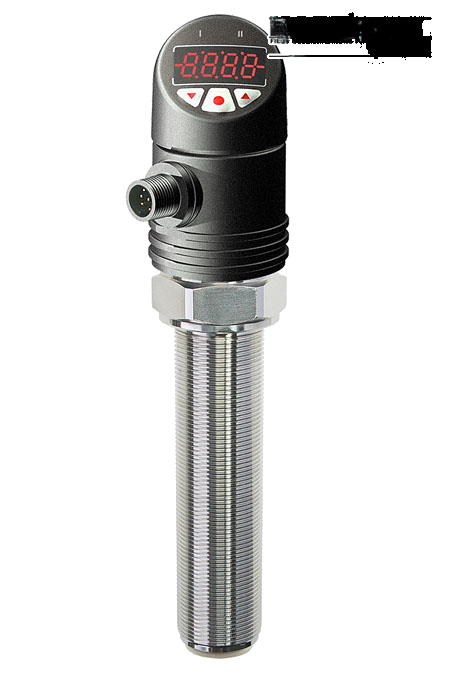

FUMA Ultraschallsensor: Präzise Füllstands- und Abstandsmessung

Der Ultraschallsensor FUMA von Octogon Messtechnik ist die ideale Lösung für die zuverlässige Abstands- und Füllstandsmessung, Bandspannungskontrolle sowie Anwesenheitserkennung. Das Gerät arbeitet nach dem bewährten Prinzip der Signallaufzeit: Es sendet Ultraschallimpulse in Richtung der Produktoberfläche aus, misst die Zeit bis zum Eintreffen des reflektierten Echos und berechnet daraus exakt die Distanz. Eine integrierte Temperaturkompensation gleicht dabei temperaturbedingte Änderungen der Schallgeschwindigkeit automatisch aus.

Smarte Bedienung und klares Display

Der Sensor ist mit einem roten, 4-stelligen 7-Segment-LED-Display ausgestattet. Für eine optimale Ablesbarkeit in jeder Einbausituation lässt sich der Displaykopf um ca. 330° drehen. Die Konfiguration von Messbereichen und Grenzwerten erfolgt direkt am Gerät über drei integrierte Tasten mit TouchM-Technologie.

Vielseitige Ausgänge und Schnittstellen

Für die nahtlose Integration in Ihre Anlagensteuerung bietet der FUMA ein analogen 4...20 mA Ausgang im 3-Leiter-System. Zusätzlich verfügt er über zwei elektronische Grenzwertkontakte, die flexibel als PNP- oder NPN-Schaltausgänge konfiguriert werden können.

Robuste Bauweise für die Industrie

Standardmäßig ist der Prozessanschluss des FUMA aus hochwertigem Edelstahl 1.4571 gefertigt. Für spezielle Anwendungen sind optional auch Kunststoffvarianten aus PA6, PVC oder POM erhältlich. Der Sensor hält einem maximalen Systemdruck von 10 bar stand.

Technische Daten im Überblick

• Messbereiche: Erhältlich in den Ausführungen 30...400 mm (Typ 49-40), 80...1600 mm (Typ 49-160) und 300...3500 mm (Typ 49-350).

• Genauigkeit (Linearitätsabweichung): <0,3 % (für Messbereich 400 mm) bzw. <0,5 % (für Messbereiche 1600 mm und 3500 mm).

• Spannungsversorgung: 24 VDC (±10 %).

• Stromaufnahme: <70 mA (ohne geschaltete Grenzwertkontakte).

• Temperatureinsatzbereich: -15 °C bis +70 °C (Betriebs- und Umgebungstemperatur).

• Elektrischer Anschluss: M12-Stecker, 8-polig.

• Prozessanschluss: M18x1 (für Typ 49-40 und 49-160) oder M30x1,5 (für Typ 49-350).

• Schutzart: Elektronik mindestens IP65, Prozessanschluss IP67.
