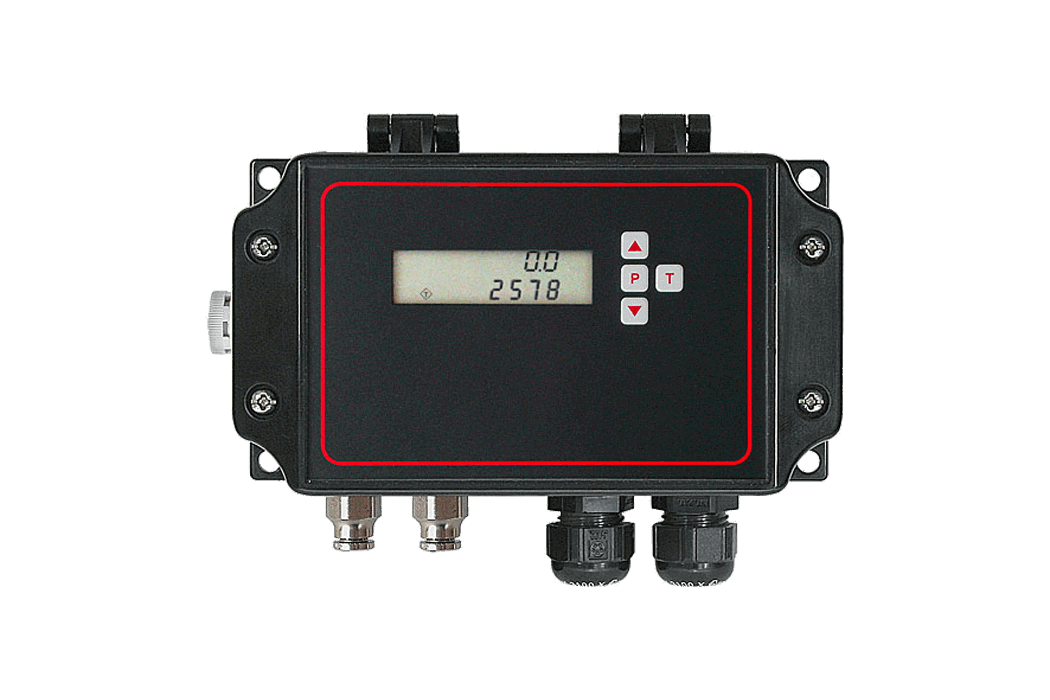

FEMA Einperl-Druckmessumformer: Präzise Füllstandsmessung ohne Medienkontakt

Der FEMA Einperl-Druckmessumformer ist die zuverlässige Lösung zur Erfassung von hydrostatischem Druck und Füllständen in unterschiedlichsten Flüssigkeiten. Das Gerät arbeitet nach dem Einperlverfahren: Eine Pumpe erzeugt Druck in einem Messschlauch (bis zu 50 m Länge), wobei der hydrostatische Druck beim Austritt der Luftblasen exakt gemessen wird.

Da kein direkter Kontakt zwischen Sensor und Medium besteht, eignet sich der FEMA hervorragend für aggressive und abrasive Medien.

Die Vorteile des Messverfahrens

• Kein Verschleiß: Die Sensortechnik kommt nicht mit der Flüssigkeit in Berührung. Für das Rohr oder den Schlauch kann jedes medienbeständige Material verwendet werden.

• Unanfällig für Schaum: Im Gegensatz zu Ultraschallsensoren hat Schaumbildung auf der Messung keinerlei Einfluss.

• Kosteneffizient: Es sind keine aufwendigen mechanischen Konstruktionen unterhalb des Tanks nötig, was das System zu einer günstigen Alternative zur Radartechnik macht.

Smarte Bedienung

Das LCD-Display stellt aktuelle Messwerte, Schaltpunkte und Diagnosedaten übersichtlich dar. Über vier Tasten lässt sich das System direkt programmieren. Für unregelmäßig geformte Tanks können bis zu 20 Kalibrierpunkte zur exakten Volumenberechnung (Linearisierung) festgelegt werden.

Anwendungsgebiete

• Kläranlagen, Pumpen- und Brunnenhäuser.

• Chemische Industrie und Lebensmittelherstellung.

• Spezialfahrzeugbau (Wasser- und Treibstofftanks).

Technische Daten im Überblick

• Messbereiche: 0...50 mbar, 0...100 mbar, 0...200 mbar, 0...350 mbar, 0...1000 mbar.

• Ausgänge: Analog 4...20 mA und 0...10 V.

• Schnittstellen: RS232 (Standard), optional CANopen oder Profibus.

• Genauigkeit: ±1 % FS (Kombinierter Fehler).

• Stromversorgung: 24 VDC (±20 %).

• Schutzart: IP65.

• Gehäuse: Aluminium-Druckguss, Kunststoff oder Kunststoff mit EMV-Beschichtung.

• Druckanschluss: Für 6 mm Kunststoffrohre (z.B. Nylon, PA, PUR, Hytrel)[cite: 6].
