Ring Wägezellen

Ring Wägezellen in höchster Qualität aus Edelstahl von octogon sind symmetrisch aufgebaut, sehr kompakt und kommen häufig bei Zug-Druckanwendungen in Behälterwaagen, Silowaagen, Maschinenwaage, Containerwaagen, Sonderwaagen sowie bei Kraftmessungen in der Prüfmaschinen- und Prozessindustrie zum Einsatz.

Wie funktioniert eine Ring Wägezelle?

Die Krafteinleitung erfolgt häufig über einen Lasteinleitungsknopf. Die mittige Krafteinleitung sorgt dafür, dass die Ring Wägezelle weitgehend unempfindlich gegen exzentrische Belastungen ist. Sie zeichnet sich weiters durch hohe Genauigkeit und Linearität aus und sind ausgezeichnet für Zug-Druckanwendungen geeignet. Ring Wägezellen sind bestens für Langzeiteinsätze in rauen Umgebungen geeignet und liefern präzise und reproduzierbare Messergebnisse.

1 Produkt

Beschreibung Ring Wägezellen

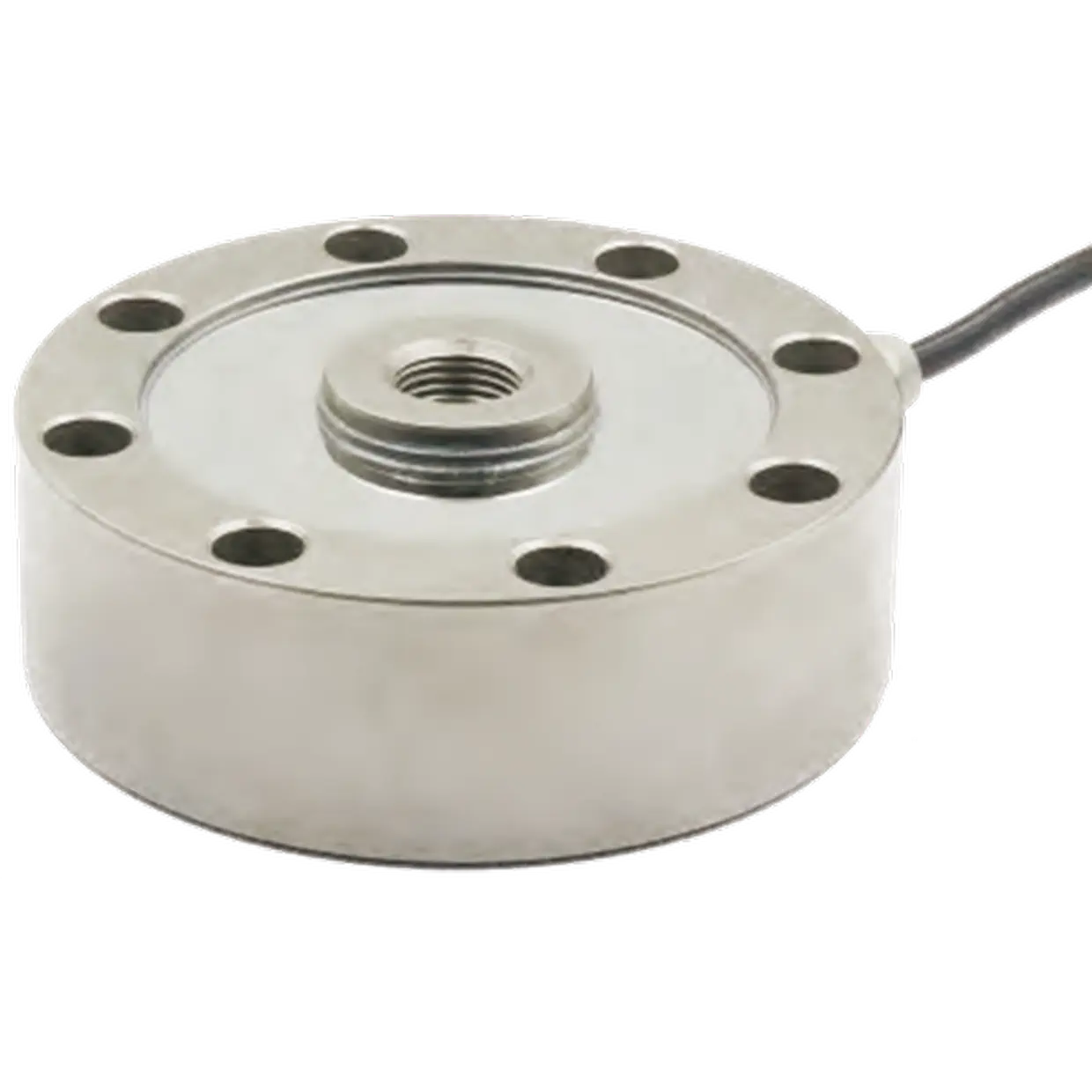

Die zentralbelastende Ring Wägezelle gehört zu den neueren Produkten der Wägetechnik. Diese Wägezelle ist symmetrisch aufgebaut und sehr kompakt. Die Krafteinleitung erfolgt über einen Lasteinleitungsknopf oder ein anwendungsspezifisches Adapterteil über ein durchgängiges Innengewinde in das Zentrum der Wägezelle. Durch diese mittige Krafteinleitung ist die Wägezelle weitgehend unempfindlich gegen exzentrische Belastung. Sie zeichnet sich durch hohe Genauigkeit und Linearität aus. Die Wägezelle liefert auch im Langzeiteinsatz in rauer Industrieumgebung äußerst präzise und reproduzierbare Messergebnisse. Die Hochlastwägezelle ist aus hochwertigem Edelstahl gefertigt, sie ist laserverschweißt und erfüllt die Anforderungen der Schutzklasse IP68.

Anwendungsbereich

Behälterwaagen, Silowaagen, Maschinenwaagen, Containerwaagen, Sonderwaagen sowie als auch bei Kraftmessungen in der Prüfmaschinen- und Prozessindustrie.

Merkmale

  • Material: Legierter Stahl
  • Nennlast: 2.000-20.000 kg
  • Schutzklasse: IP66
  • Aufbau: Das Messelement ist laserverschweißt
  • Hohe Genauigkeit und Linearität
  • Lasteinleitung: Zentrale Krafteinleitung über ein Innengewinde in der Mitte der Zelle / Schraubenlöcher, Zentrierbohrung
  • Besonders robust für den harten Dauereinsatz im industriellen Bereich

Montage Module / Wägezellen - Einbauhilfen

Bei der Montage der Wägezelle ist zu beachten, dass keine Torsionskräfte auf die Zelle einwirken. Bei Druckbelastung muss die Wägezelle auf eine ebene Fläche so montiert werden, dass das belastete Zentrum der Wägezellen frei nach unten durchbiegen kann.
