Beschreibung

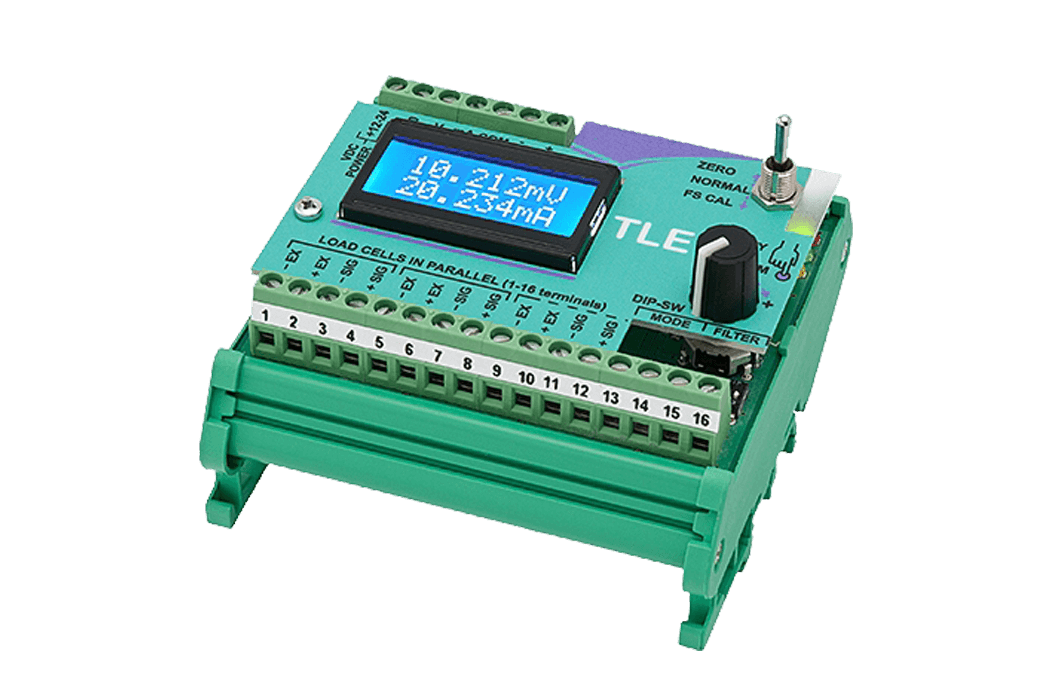

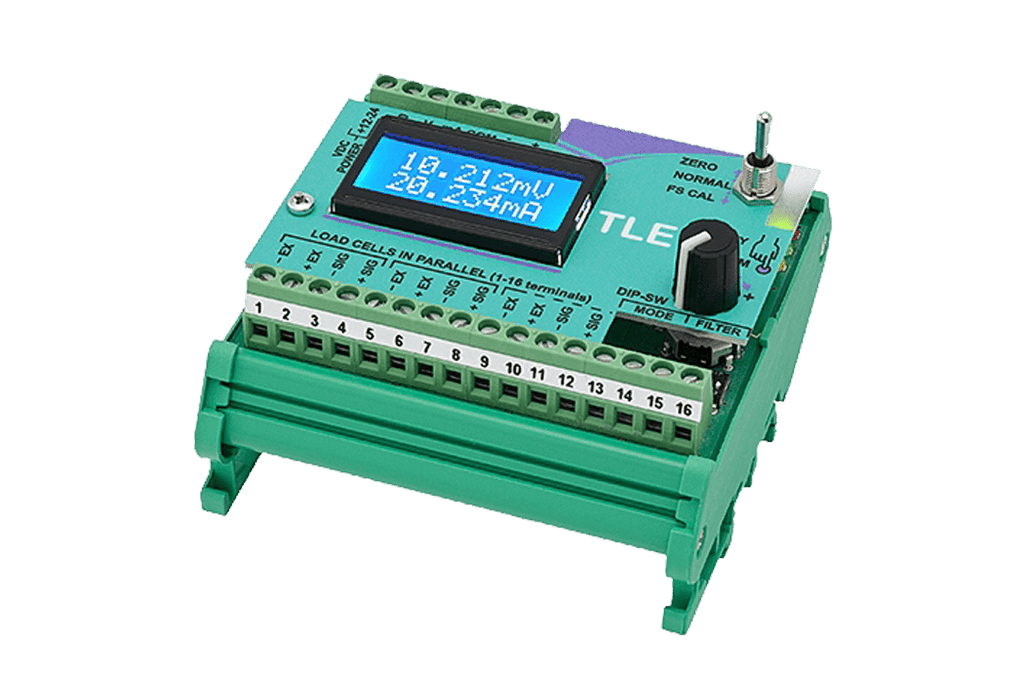

Analoger Wägetransmitter L-TLE (RS485) für Einbau an der Rückwand der Schalttafel auf Omega/DIN-Schiene oder im Kasten (auf Anfrage) und mit hintergrundbeleuchteter LCD-Anzeige, 38x16 mm, 2 Zeilen mit 8 Ziffern (5 mm Ziffernhöhe). Geeignet für Anwendungen, die eine schnelle Antwortzeit des Analogausgangs erfordern (Aktualisierungszeit 0,003...4 Sek. / 10...30 Hz). Abmessungen: 90x95x60 mm. 3-Positionen Wahlschalter, DIP-Schalter und Drehknopf.
Merkmale des L-TLE Analoger Wägetransmitter
✅Serielle Schnittestelle RS485 zur Kommunikation über Protokolle ModBus RTU
✅Einfache Einstellung von Nullpunkt und Vollausschlag ohne Multimeter, sondern durch digitalen Drehregler (Encoder)
✅4 Wägezellen-Eingänge
✅16 Bit schneller Analogausgang in Strom oder Spannung: 0...20 mA, 4...20 mA; 0...10 V, 0...5 V; ±10 V, ±5 V; Antwortzeit: 3 ms)
✅Anschlüsse an: PLC über Analogausgang, PC/PLC über RS485 (bis zu 99 Instrumente mit Verstärkern, bis zu 32 ohne Verstärker), bis zu 8 Wägezellen parallel mit Anschlusskasten
✅Gleichzeitige Anzeige des Antwortsignals der Wägezellen ausgedrückt in mV und des Wertes des Analogausgangs
CAD Modell:
L-TLE CAD Modell
