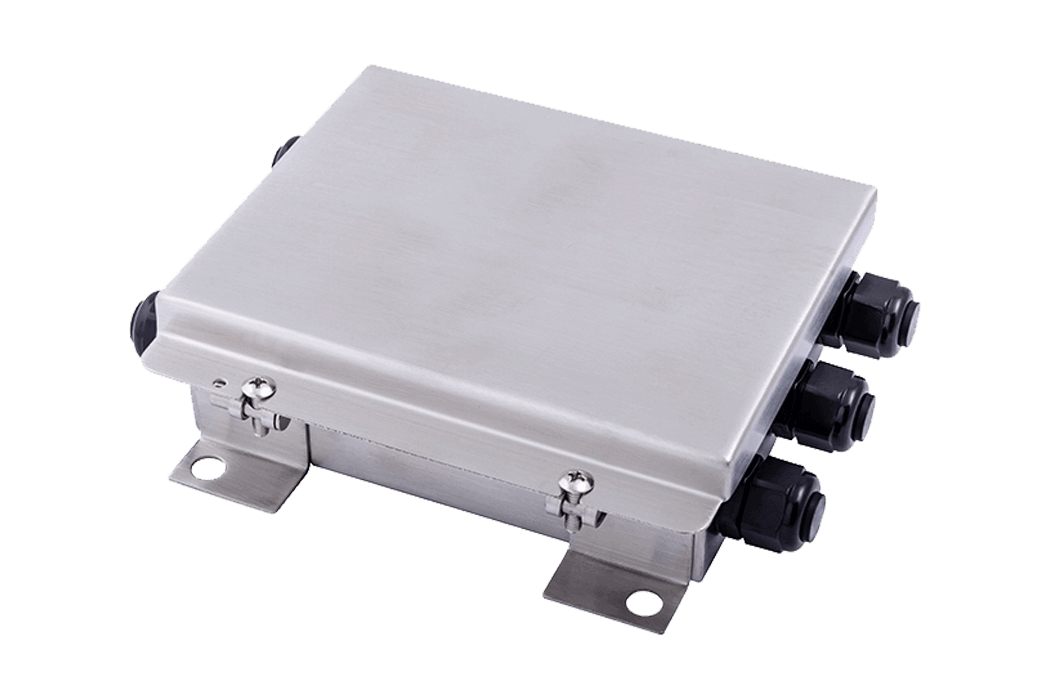

Summierboxen für Wägezellen

Beim Bau einer Waage sind Summierboxen bzw. Kabelkästen ein wesentlicher Bestandteil. Diese können als Verbindungsdosen zur Parallelschaltung von Wägezellen oder als Kabelboxen zur Verlängerung von Wägezellenkabeln dienen. Es gibt Varianten zum Anschluss von 4 (Industriewaagen), 6 oder 8 Wägezellen (große Wägebrücken, Fahrzeugwaagen). Je nach Ausführung können Wägezellen mit 4- oder 6-Leitertechnik angeschlossen werden. Unsere Summierboxen bieten hierbei ein breites Band an möglichen Einsatzbereichen an.

Summierboxen für Wägezellen für jede Anwendung

Je nach Bedarf können bis zu 8 Wägezellen angeschlossen und zusammengeschaltet werden. Beim Gehäusematerial kann zwischen ABS oder Edelstahl AISI 304 gewählt werden und dank der Schutzklasse IP67 Zertifizierung können die Boxen auch in rauen Umgebungen sorgenfrei eingesetzt werden. Bei Fragen beraten Sie unsere Mitarbeiter des technischen Vertriebs gerne, damit Sie die richtige Wahl für Ihre Messbedürfnisse treffen können.

2 Produkte

Digitale Summierboxen / Klemmkästen

- haben einen Wandler für Wägezellen 0-10V und Wägezellen 4-20mA integriert.

Ist im Kabelkasten ein A/D Wandler integriert, spricht man von einem digitalen Kabelkasten. Dieser gibt entsprechend nach der Wandlung einen digitalen Gewichtswert aus. Durch einen im Kabelkasten verbauten Analogverstärker wird das Wägezellensignal nur verstärkt und als analoges Ausgangssignal (0-10V oder 4-20 mA) ausgegeben.

Beim Kalibrieren einer Waage können unter Umständen Eckenlastfehler festgestellt werden. Diese können im Kabelkasten elektrisch abgeglichen werden. Es wird ein sogenannter Eckenlastabgleich vorgenommen. Je nach Modell erfolgt dieser Eckenabgleich auf unterschiedliche Weise:

  • über ein integriertes Widerstandsnetzwerk im Wägezellenausgang
  • mit Festwiderständen für jede einzelne Wägezelle getrennt
  • mit einzulötenden Festwiderständen
  • mit bereits aufgelöteten Potentiometern.

Die bereits vielfach im täglichen Einsatz in Industrie- und Fahrzeugwaagen bewährten Klemm- oder auch Kabelkästen von octogon haben ein solides Gehäuse (wahlweise Edelstahl, Kunststoff oder Aluminiumdruckgussgehäuse) und sind hochwertig verarbeitet. Die Verschraubungen können je nach Ausführung aus Kunststoff, Edelstahl oder vernickeltem Messing sein. Um einen besseren Schutz gegen mögliche eindringende Feuchtigkeit zu gewährleisten, sollten die Kabelkästen primär so montiert werden, dass die Kabeldurchführungen nach unten zeigen.

Wägezelle 0-10V & Wägezelle 4-20mA

Über den Wägezellenanschlusskasten können die Signale direkt ausgewertet werden, hierfür benötigt man einen digitalen Klemmkasten für Wägezellen, dieser ermöglicht das Signal in den beiden analogen Werten 0-10V & 4-20mA auszugeben.
