Beschreibung

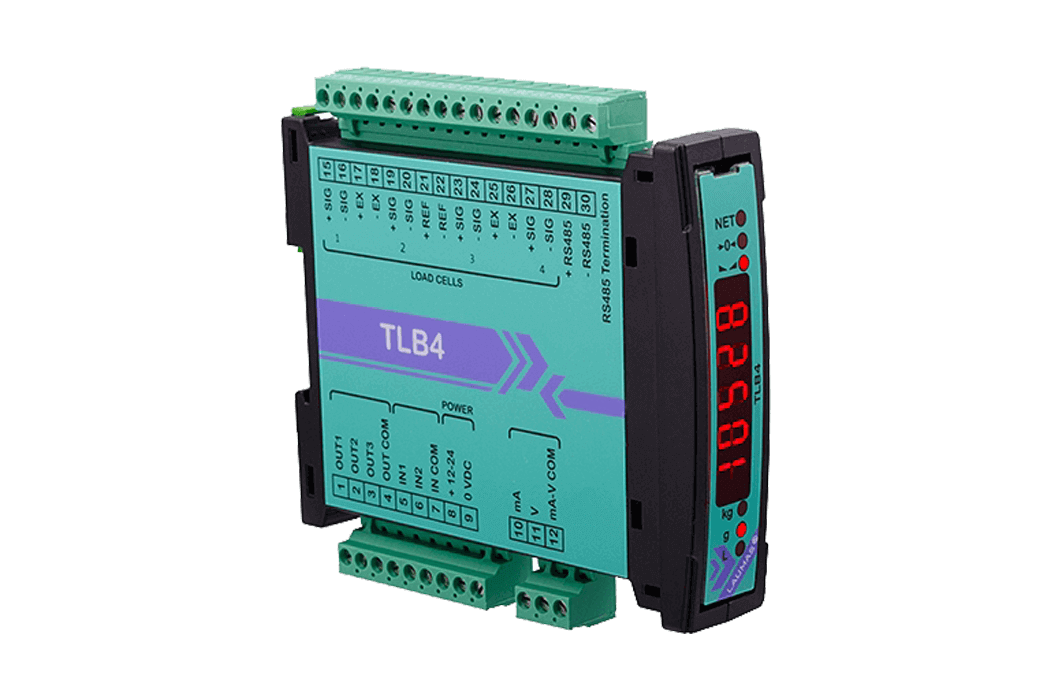

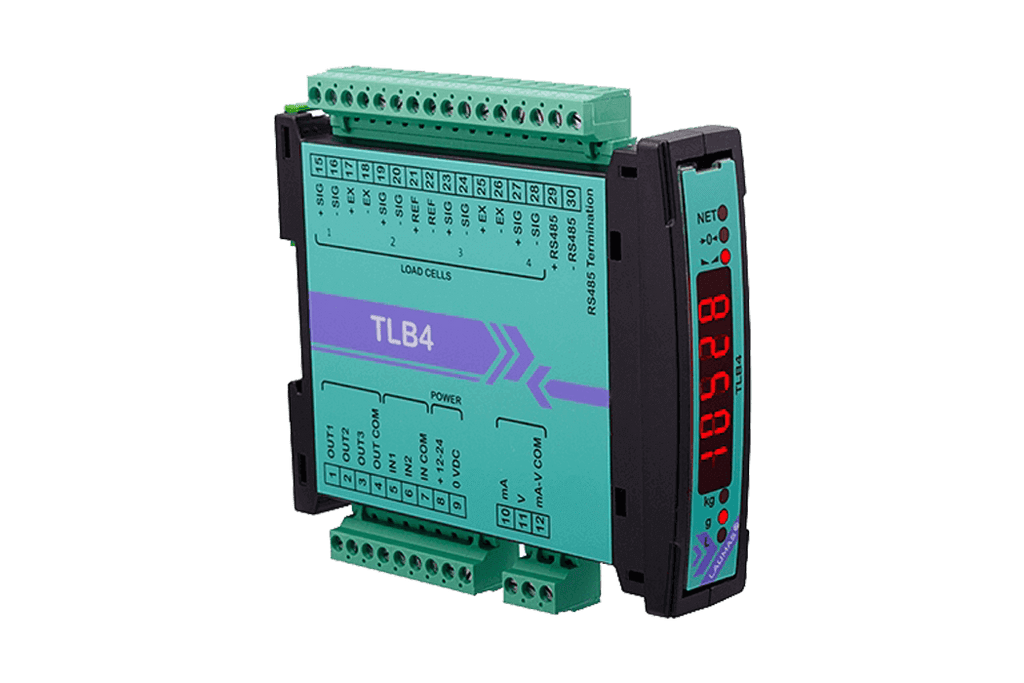

Wägetransmitter L-TLB4 mit 6-stellige rote LED-Anzeige (8 mm Ziffernhöhe). Kompaktes Design mit Platzsparende schmale Bauweise. 4 Schaltflächen zur Systemkalibrierung. 6 Anzeige-LEDs. Abmessungen: 26 x 115 x 120 mm.
4 unabhängigen Auslesekanälen für Wägezellen (Überwachung der einzelnen Wägezellen, Gesamtgewichtseinblendung, digitale Entzerrung).
Merkmale der L-TLB4 Wägetransmitter
✅16 Bit Analogausgang: 0/4-20 mA; 0-5/10 V; ±5/10 V.
✅Schnittstelle RS485 (Modbus RTU/ Protokoll ASCII).
✅2 digitale Eingänge, 3 Relaisausgänge
✅OIML R76:2006 zertifiziert, klasse III, 10000 Zählerschritte 0.2μV/VSI
✅Einbau an der Rückwand oder Schalttafelfront auf Omega-/DIN-Schiene
✅A/D-Konverter 24 bit 4 Kanäle (16000000 Digits) 4.8 kHz
✅Zählerschritte 999999
✅Feldbusse: RS485, CANopen, CC-Link, PROFIBUS, PROFINET, Ethernet/IP, ETHERCAT
✅Der Analogausgang ermöglicht die Ausgabe von:
Stromsignal: 0...20 mA; 4...20 mA (bis zu 300 Ohm)
Spannungsignal: 0...10 V; 0...5 V; ±10 V; ±5 V (min 10k Ohm)
CAD Modell:
L-TLB4
