Beschreibung

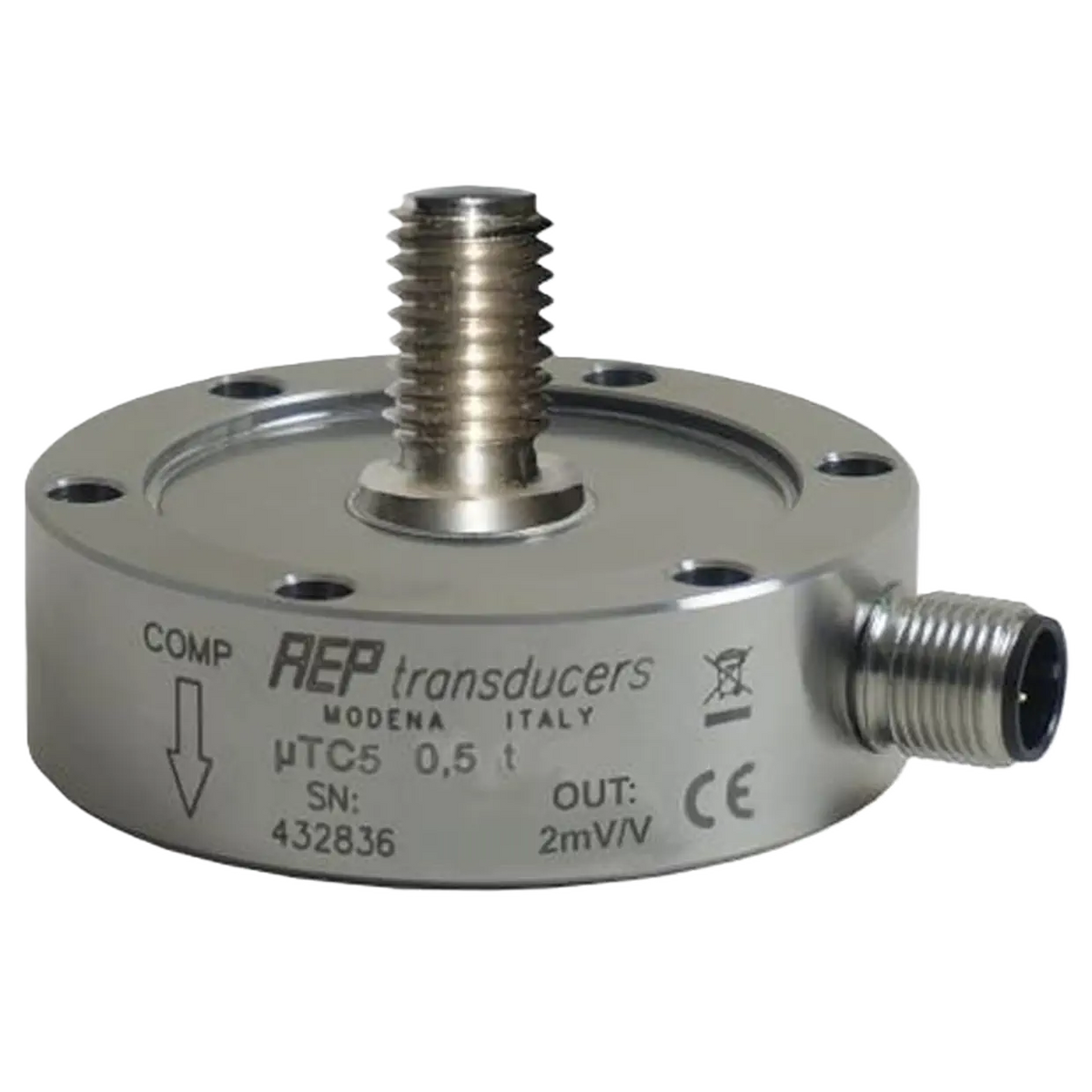

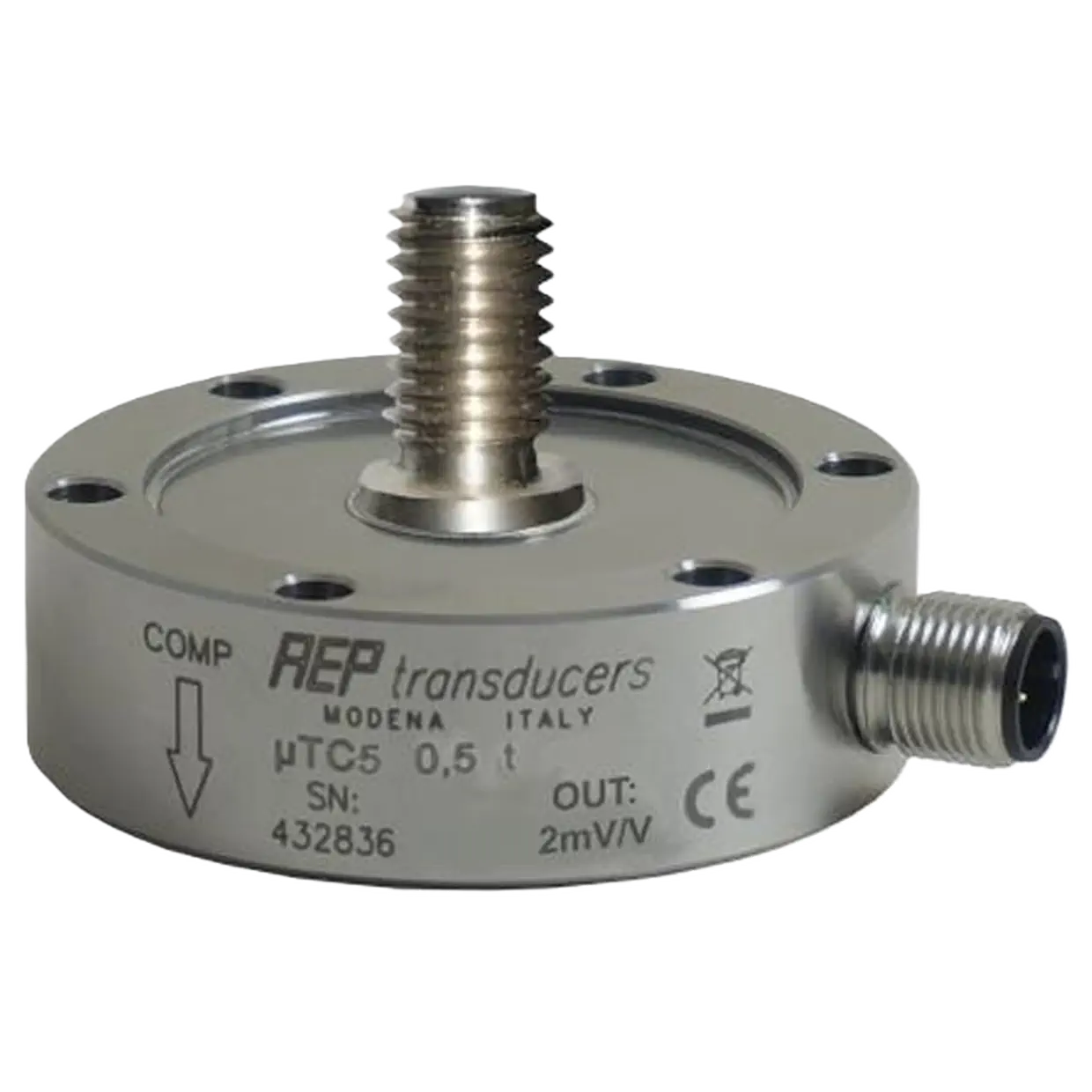

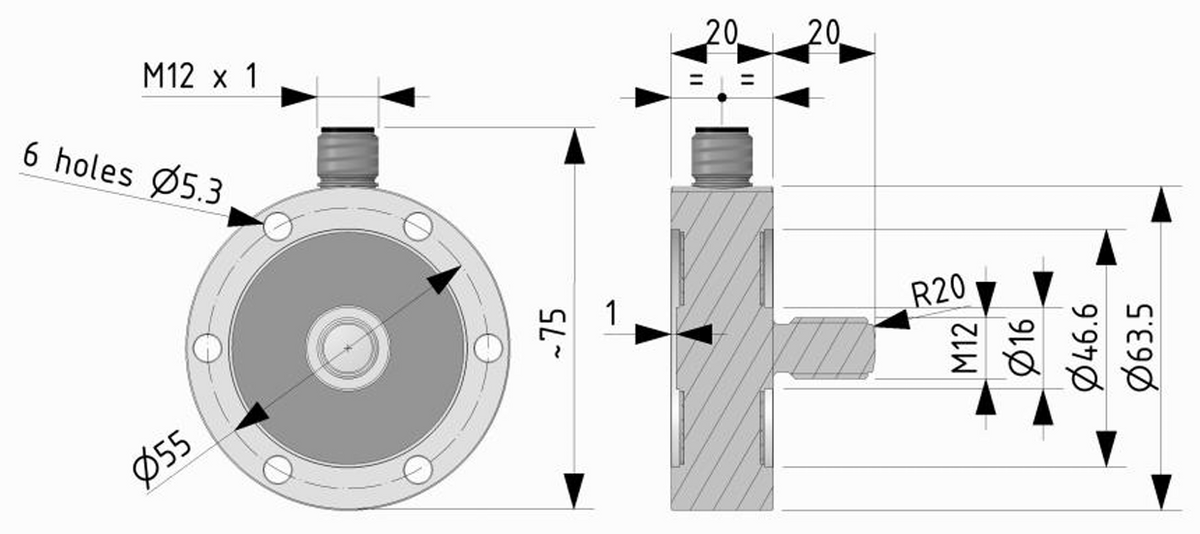

Die LZAA ist eine kompakte Zugstab-Wägezelle für Zug- und Druckkräfte, Typ microTC5.
Sie ist für Kraftmessungen auf engem Einbauraum gedacht, bei denen die Zelle über Gelenkköpfe auf Zug oder über eine Montageplatte auf Druck belastet wird.
Das Nennlastprogramm umfasst 1.000 N, 2.500 N, 5.000 N und 10.000 N, entsprechend 100 kg bis 1.000 kg. Der Gesamtfehler beträgt ≤ ±0,07 % FS, Nichtlinearität und Hysterese liegen bei je ≤ ±0,05 % FS, die Wiederholbarkeit bei ≤ ±0,01 % FS und das Kriechen bei ≤ ±0,1 % FS über 30 Minuten. Der Nennkennwert ist 2 mV/V ±0,1 %, die Nullpunktabweichung ≤ ±1 % FS.
Der Werkstoff ist Edelstahl 17-4 PH / 1.4542, das Gehäuse vollständig lasergeschweißt und nach IP67 gemäß IEC 60529 geschützt. Die Messbrücke ist eine Wheatstone-Vollbrücke in 4-Leiter-Technik mit einem Eingangswiderstand von 800 ± 20 Ω; der Isolationswiderstand liegt bei ≥ 5.000 MΩ bei 100 V, die Speisespannung bei ≤ 18 V. Der Anschluss erfolgt über einen M12-Steckverbinder, 5-polig, mit Anschlusskabeln von 1, 3, 5 oder 20 m. Der Betriebstemperaturbereich reicht von -20 °C bis +70 °C, eine Hochtemperaturausführung für -40 bis 250 °C ist optional. Zulässig sind eine Betriebslast von 120 % FS, eine Sicherheitsüberlast von 150 % FS und eine Bruchlast von > 300 % FS, die maximale dynamische Last beträgt 70 % FS. Die Zelle erfüllt CE, RoHS und REACH; eine ISO-17025-Kalibrierung ist auf Anfrage erhältlich.
Vorteile auf einen Blick
- Kompakte Zugstab-Wägezelle für Zug und Druck
- Nennlasten von 1.000 N bis 10.000 N
- Gesamtfehler ≤ ±0,07 % FS
- Nennkennwert 2 mV/V ±0,1 %
- Edelstahl 17-4 PH / 1.4542, vollständig lasergeschweißt
- Schutzart IP67 nach IEC 60529
- M12-Steckverbinder, 5-polig
- Optional Hochtemperaturausführung -40 bis 250 °C
- Optional mit ISO-17025-Kalibrierung
