Miniatur-Kraftaufnehmer & Wägezellen

Miniatur-Kraftaufnehmer und Miniatur-Wägezellen von 1 N bis 10 kN

Wenn der Einbauraum wenige Millimeter beträgt oder die Kraft im Bereich einzelner Newton liegt, scheitern normale Bauformen. Die Aufnehmer auf dieser Seite sind dafür gebaut: ab 1 N Nennkraft, aus Edelstahl 17-4PH, hermetisch dicht und trotzdem dynamikfest – für Laboraufbauten, Prüfstände, Montage- und Dosieranlagen, OEM-Einbauten und Handhabungstechnik.

Kraftaufnehmer oder Wägezelle: dasselbe Bauteil, zwei Aufgaben

Wer eine Kraft messen will, wählt nach Nennkraft in N oder kN, nach Zug, Druck oder Wechsellast und nach Genauigkeitsklasse aus. Wer wiegen will, wählt nach Wägebereich in kg. Bei den Miniaturbauformen ist das Bauteil dasselbe, deshalb stehen hier beide Anwendungen zusammen – und deshalb heißen die Artikel je nach Einsatz Miniatur-Kraftaufnehmer, Miniatur-Kraftmessdose oder Miniatur-Wägezelle.

Messbereiche im Überblick

• LSBA Miniatur-Kraftaufnehmer FSA – 1 bis 500 N (0,1 bis 50 kg), Zug und Druck auf kleinstem Bauraum, Gesamtfehler ≤ ±0,05 % FS
• LKBC Miniatur-Kraftmessdose FKB – 0,005 bis 0,02 kN (0,5 bis 2 kg), besonders kompakt für OEM-Einbauten mit sehr geringen Lasten
• LZBA Miniatur-Kraftaufnehmer FZA – 50 bis 1.000 N (5 bis 100 kg), optional als Hochtemperaturausführung bis +250 °C

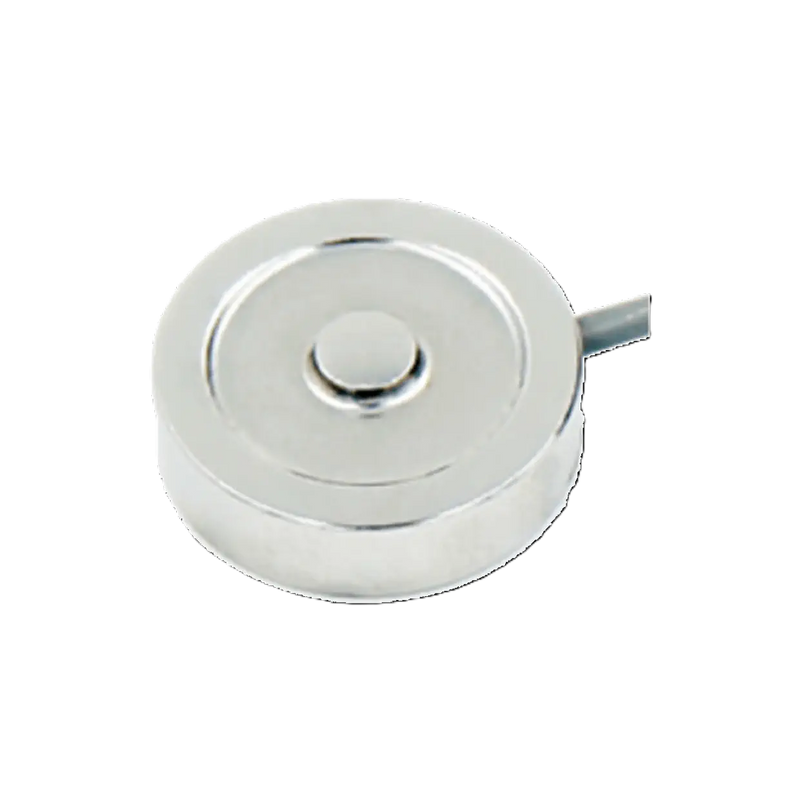

• LKBH Druckkraftaufnehmer FKC – 0,05 bis 1 kN (5 bis 100 kg)
• LSBB Kraftaufnehmer FSB – 500 bis 2.000 N (50 bis 200 kg), hohe dynamische Ansprechfähigkeit

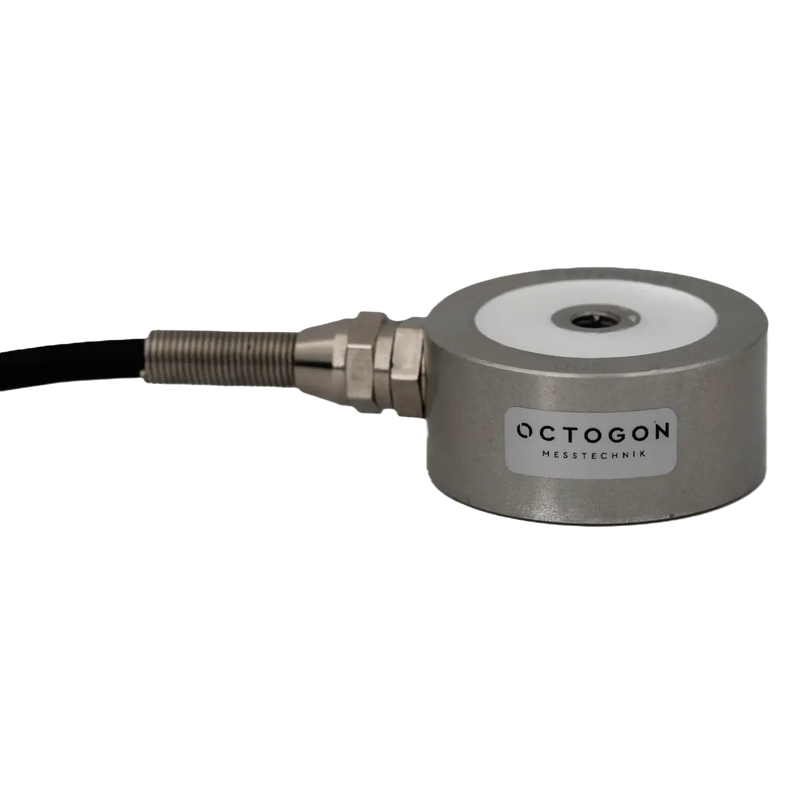

• LKBA Druckkraftaufnehmer WKA – 0,5 bis 5 kN (50 bis 500 kg)

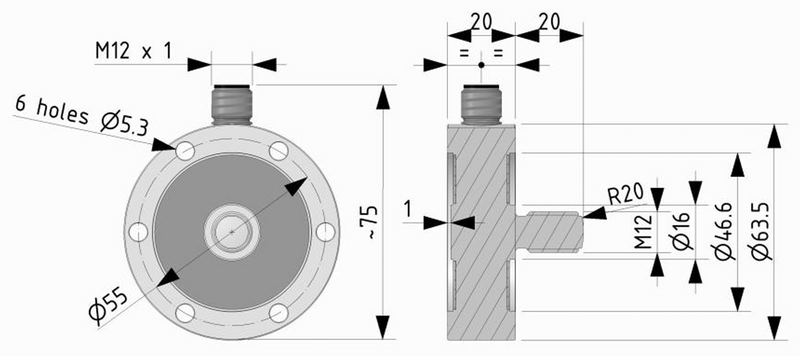

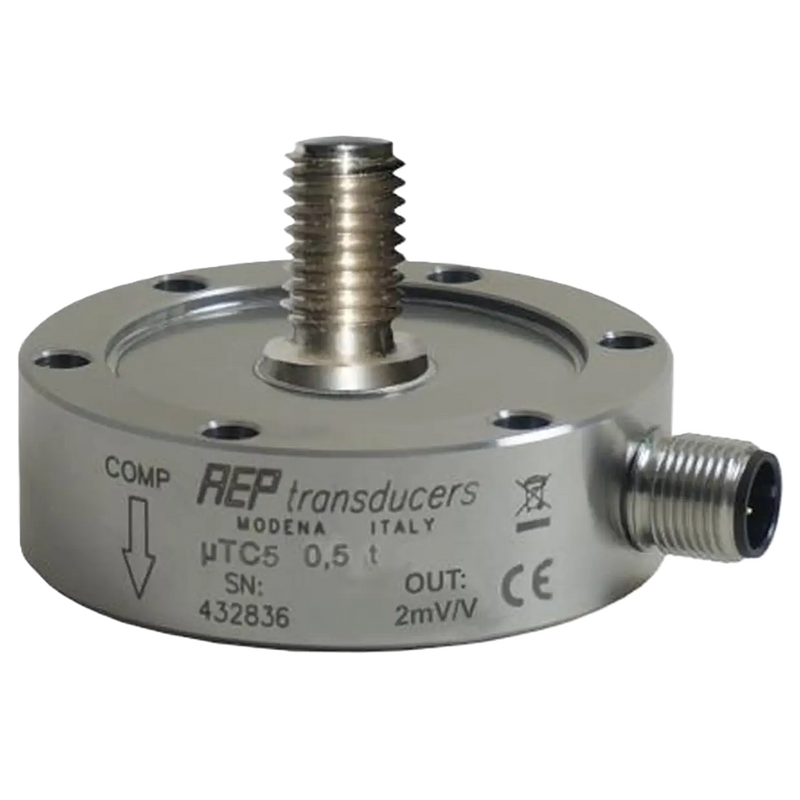

• LZAA Zugstab-Wägezelle microTC5 – 1.000 bis 10.000 N (100 bis 1.000 kg)

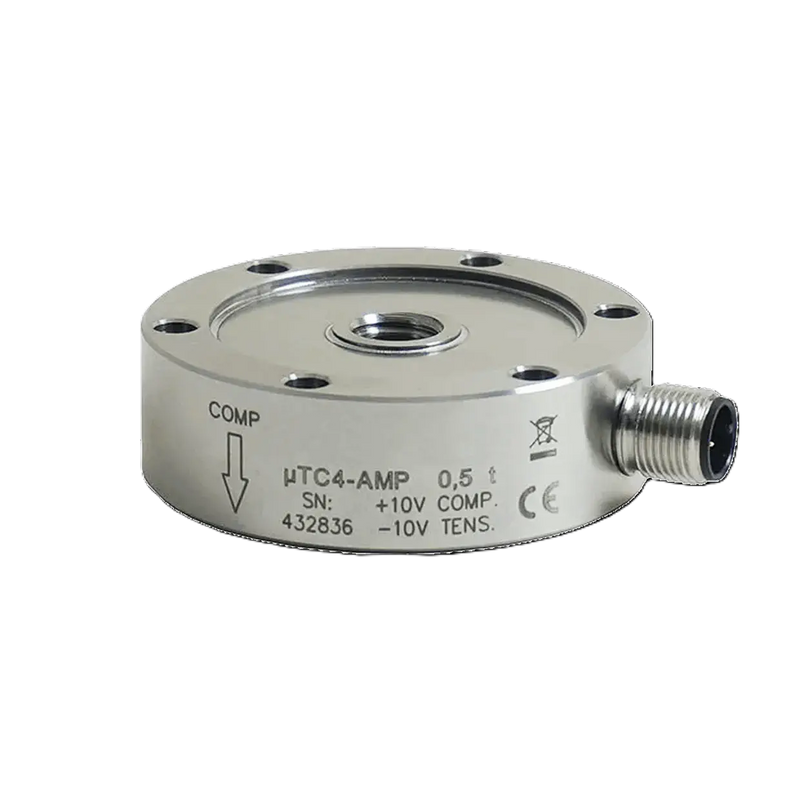

• LLAE Flanschaufnehmer micro4CT und LLAF micro4CTAMP – 1 bis 10 kN (100 bis 1.000 kg) bei nur 0,28 kg Eigengewicht, die AMP-Variante mit integriertem Verstärker

Signal, Schutzart und Kalibrierung

Die Zellen arbeiten mit Dehnungsmessstreifen und geben ein mV/V-Signal ab. Bei Miniaturbauformen lohnt der Blick auf die Auswertung besonders, weil das Signal klein ist: mit dem Miniatur-DMS-Messverstärker EPC oder einem unserer Wägetransmitter wird daraus 4…20 mA, 0…10 V oder IO-Link; die AMP-Ausführungen bringen den Verstärker schon mit. Gehäuse aus Edelstahl 17-4PH / 1.4542, Schutzart IP66 oder IP67. Datenblatt und 3D-Daten stehen bei jedem Artikel zum Download bereit, auf Wunsch kalibrieren wir nach ISO 17025 im eigenen Labor.

Größere Bauformen finden Sie unter Knopf-Wägezellen & Druckmessdosen, Zug- & Druckkraftaufnehmer und Wägezellen und in der Übersicht Wägezellen & Kraftaufnehmer.
