Beschreibung

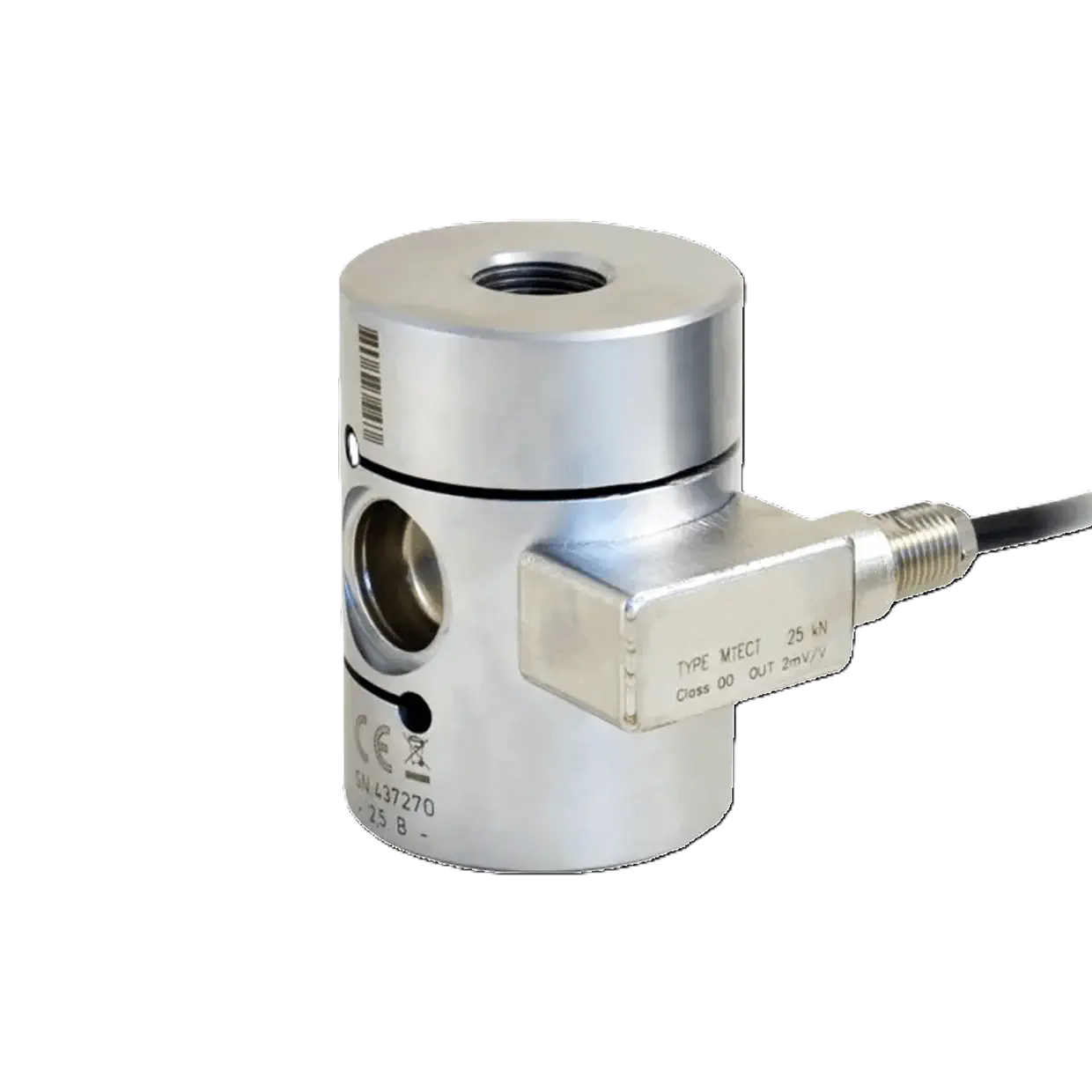

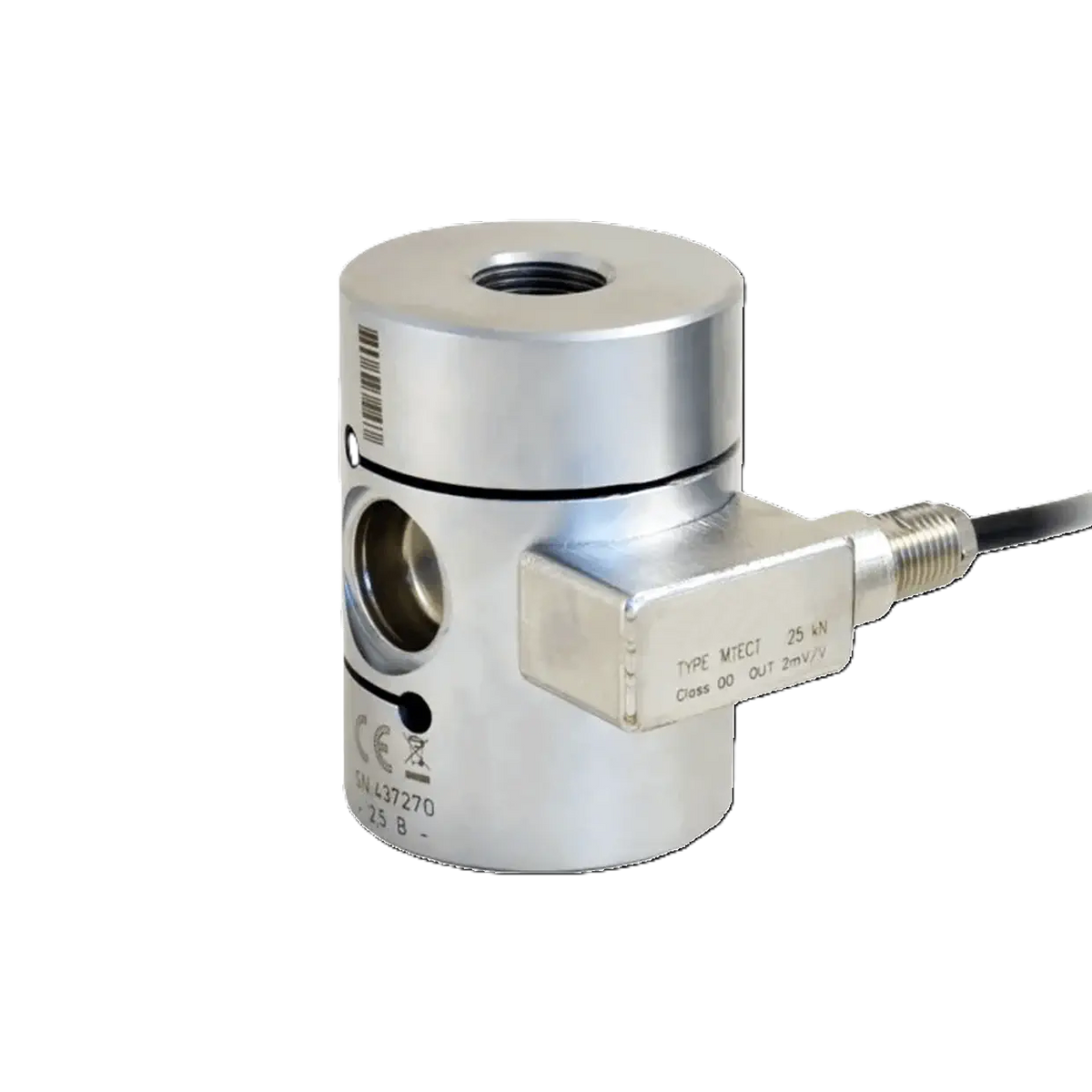

Die LSAD ist eine S-förmige Wägezelle für Zug- und Druckkräfte im mittleren Lastbereich, Typ MTECT.
Sie ist für Prüfmaschinen und Kalibrieraufgaben gedacht, bei denen die Kraft nach einer Genauigkeitsklasse belegt werden muss.
Das Nennlastprogramm umfasst 5 kN, 10 kN, 25 kN, 50 kN, 75 kN und 100 kN. Als Bezugsnorm nennt das Datenblatt ISO 376 mit den Klassen 00, 0,5 und 1. In Klasse 00 betragen die auf den Messwert bezogenen Fehler ≤ ±0,050 % für die Wiederholbarkeit, ≤ ±0,020 % für die Interpolation und ≤ ±0,070 % für die Umkehrspanne. Linearität und Hysterese liegen bei je ≤ ±0,03 % FS.
Der Nennkennwert beträgt 2 mV/V mit einer Toleranz von ≤ ±0,1 % FS, der Eingangswiderstand 440 ± 20 Ω, der Ausgangswiderstand 352 ± 2 Ω und der Isolationswiderstand > 5 GΩ. Die empfohlene Speisespannung ist 10 V, der Nennbereich 1 bis 15 V bei maximal 18 V. Das Gehäuse ist aus Edelstahl und nach IP67 geschützt, das Gewicht liegt je nach Nennlast zwischen 1,45 kg und 4,45 kg, das Kabel ist 5 m lang. Der Nenntemperaturbereich reicht von -10 °C bis +40 °C, der Betriebstemperaturbereich von -10 °C bis +70 °C. Zulässig sind eine Betriebslast von 120 %, eine maximal zulässige Last von 150 % und eine Bruchlast von > 300 % der Nennlast. Eine Klassifizierung nach ASTM E74 ist auf Anfrage möglich.
Vorteile auf einen Blick
- S-förmige Wägezelle für Zug- und Druckkräfte
- Nennlasten von 5 kN bis 100 kN
- Klassen 00, 0,5 und 1 nach ISO 376
- Linearität und Hysterese je ≤ ±0,03 % FS
- Nennkennwert 2 mV/V ±0,1 % FS
- Edelstahlgehäuse
- Schutzart IP67
- Bruchlast > 300 % der Nennlast
- Klassifizierung nach ASTM E74 auf Anfrage
