Beschreibung

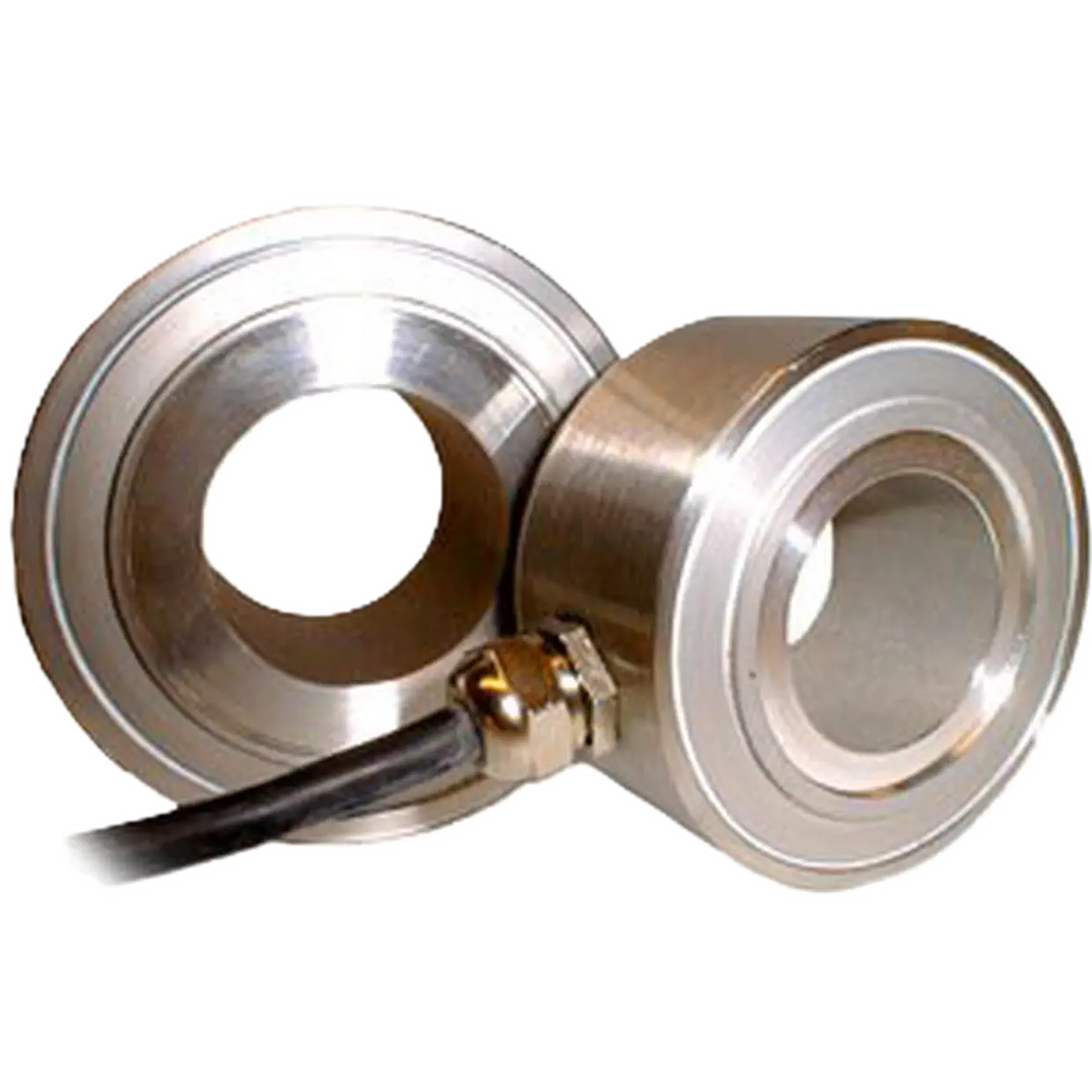

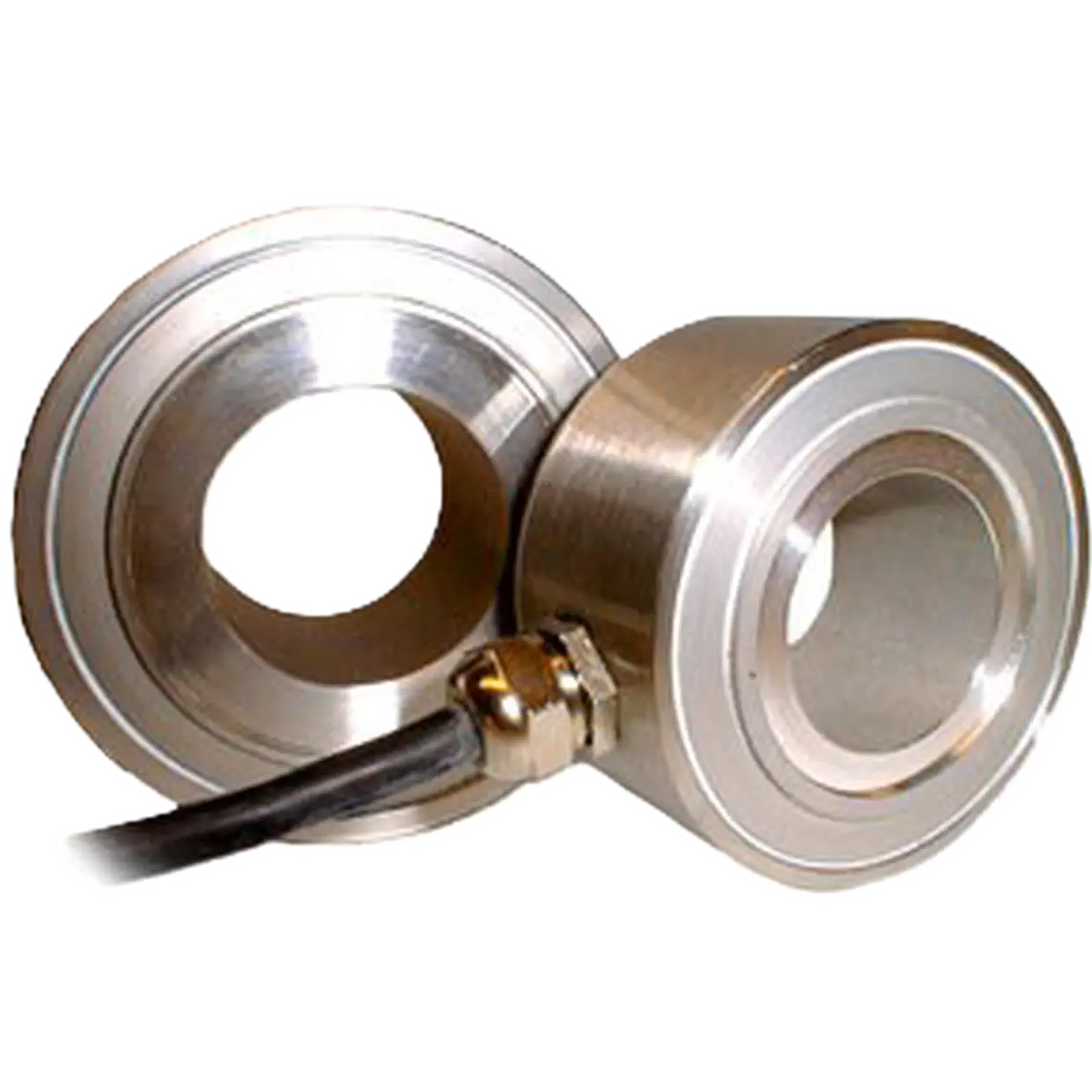

Der LREA ist ein flach bauender Kraftmessring für Druckkraftmessungen.
Er wird unter dem Schraubenkopf oder der Mutter eingelegt und ist für die Überwachung von Vorspann- und Klemmkräften gedacht, auch in sicherheitsgerichteten Anwendungen.
Das Nennlastprogramm reicht von 10 kN bis 300 kN, optional in Kilogramm von 100 kg bis 3.000 kg, mit Schraubengrößen von M6 bis M48. Der Gesamtfehler beträgt ≤ ±0,5 % FS, Nichtlinearität und Hysterese liegen bei je ≤ ±0,35 % FS, die Wiederholbarkeit bei ≤ ±0,1 % FS und das Kriechen bei ≤ ±0,2 % FS über 30 Minuten. Der Nennkennwert ist 1,0 mV/V ±2,0 %.
Der Werkstoff ist Edelstahl 17-4 PH / 1.4542, die Schutzart IP66 nach IEC 60529. Die Messbrücke ist eine Wheatstone-Vollbrücke in 4-Leiter-Technik mit 375 oder 750 Ω Eingangs- und 370 oder 700 Ω Ausgangswiderstand; der Isolationswiderstand liegt bei ≥ 500 MΩ bei 100 V, die Speisespannung bei < 15 V. Das Kabel ist 4 m lang. Der kompensierte Temperaturbereich reicht von -10 °C bis +40 °C, der Betriebstemperaturbereich von -20 °C bis +60 °C. Die Zelle erfüllt CE, RoHS und REACH; auf Anfrage sind eine ISO-17025-Kalibrierung, eine ATEX/IECEx-Ausführung nach Ex ia IIC T6 und Ex tb IIIC Db T85 °C sowie eine Ausführung mit SIL 2 nach IEC 61508-2 erhältlich.
Vorteile auf einen Blick
- Flach bauender Kraftmessring für Schraubenkräfte
- Nennlasten von 10 kN bis 300 kN, Schraubengrößen M6 bis M48
- Gesamtfehler ≤ ±0,5 % FS
- Edelstahl 17-4 PH / 1.4542
- Schutzart IP66 nach IEC 60529
- Wheatstone-Vollbrücke in 4-Leiter-Technik
- Optional ATEX/IECEx nach Ex ia IIC T6
- Optional SIL 2 nach IEC 61508-2
- Optional mit ISO-17025-Kalibrierung
