Beschreibung

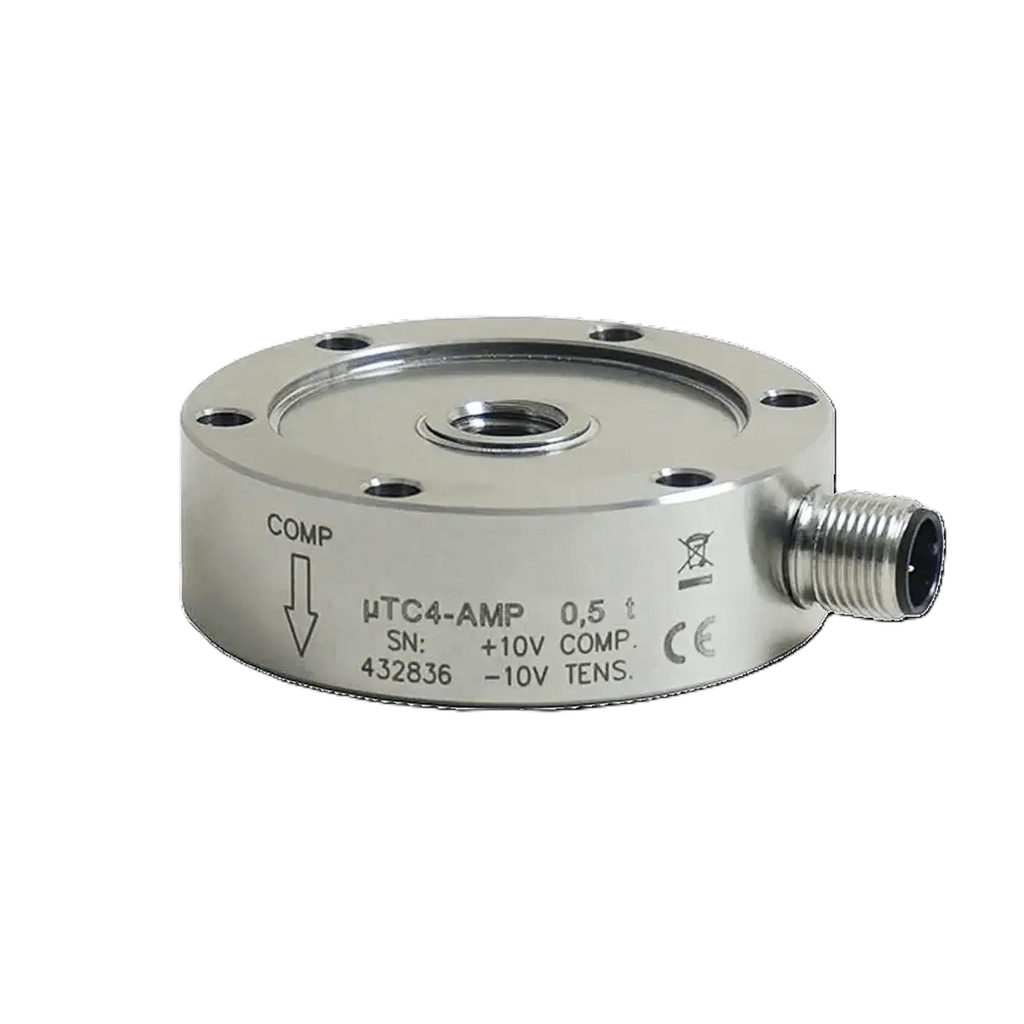

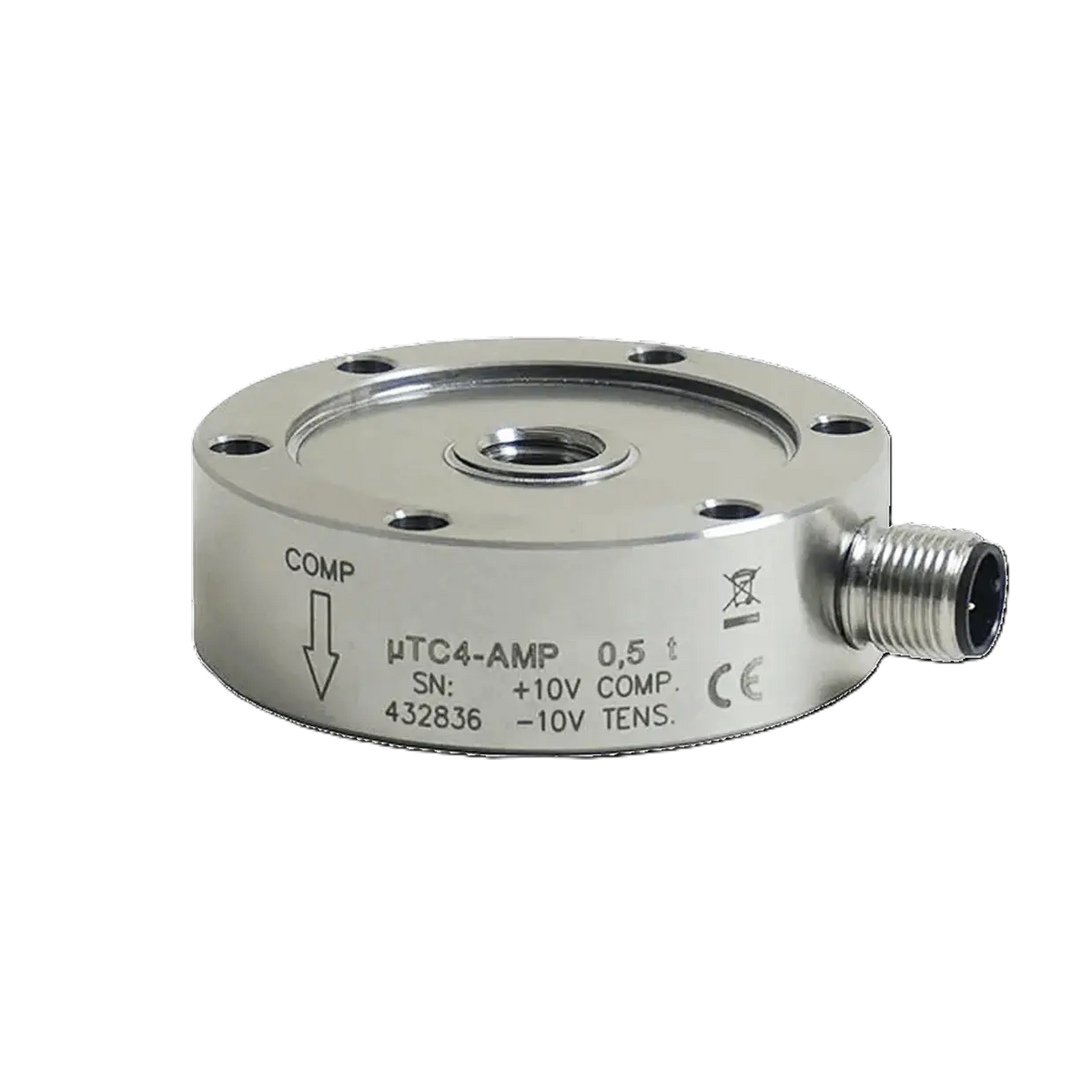

Die LLAF ist eine kompakte Flansch-Wägezelle mit verstärktem Ausgangssignal, Typ micro4CTAMP.
Sie ist für Kraftmessungen auf engem Einbauraum gedacht, bei denen ein Spannungssignal ohne separaten Messverstärker verarbeitet werden soll.
Das Nennlastprogramm umfasst 100 kg, 250 kg, 500 kg und 1.000 kg, entsprechend 1 kN bis 10 kN. Der Gesamtfehler beträgt ≤ ±0,03 % FS, Nichtlinearität und Hysterese liegen bei je ≤ ±0,05 % FS, das Kriechen bei ≤ ±0,1 % FS, die Nullpunktabweichung bei 1 %.
Das Ausgangssignal beträgt ±10 V mit einer Toleranz von ±0,1 % FS; als Option nennt das Datenblatt ±5 V mit einer Versorgung von 12–24 V DC. Die Nennversorgung liegt bei 18–24 V DC, die maximale Speisespannung bei 28 V, die Stromaufnahme bei 30 mA und der Isolationswiderstand bei ≥ 2 GΩ bei 100 V. Der Anschluss erfolgt über einen M12-Steckverbinder, 5-polig; ein Anschlusskabel mit 3 m Länge ist als Zubehör erhältlich. Das Gehäuse ist aus Edelstahl, vollständig lasergeschweißt und nach IP67 geschützt, das Gewicht beträgt 0,28 kg. Der kompensierte Temperaturbereich reicht von -10 °C bis +40 °C. Zulässig sind eine Betriebslast von 120 % FS, eine Sicherheitsüberlast von 150 % FS und eine Bruchlast von > 300 % FS, die maximale dynamische Last beträgt 75 % FS.
Vorteile auf einen Blick
- Kompakte Flansch-Wägezelle mit verstärktem Ausgangssignal
- Nennlasten 1 kN, 2,5 kN, 5 kN und 10 kN
- Gesamtfehler ≤ ±0,03 % FS
- Ausgang ±10 V, optional ±5 V
- Versorgung 18–24 V DC, maximal 28 V
- M12-Steckverbinder, 5-polig
- Edelstahlgehäuse, vollständig lasergeschweißt
- Schutzart IP67, Gewicht 0,28 kg
- Für dynamische Messungen geeignet
