Beschreibung

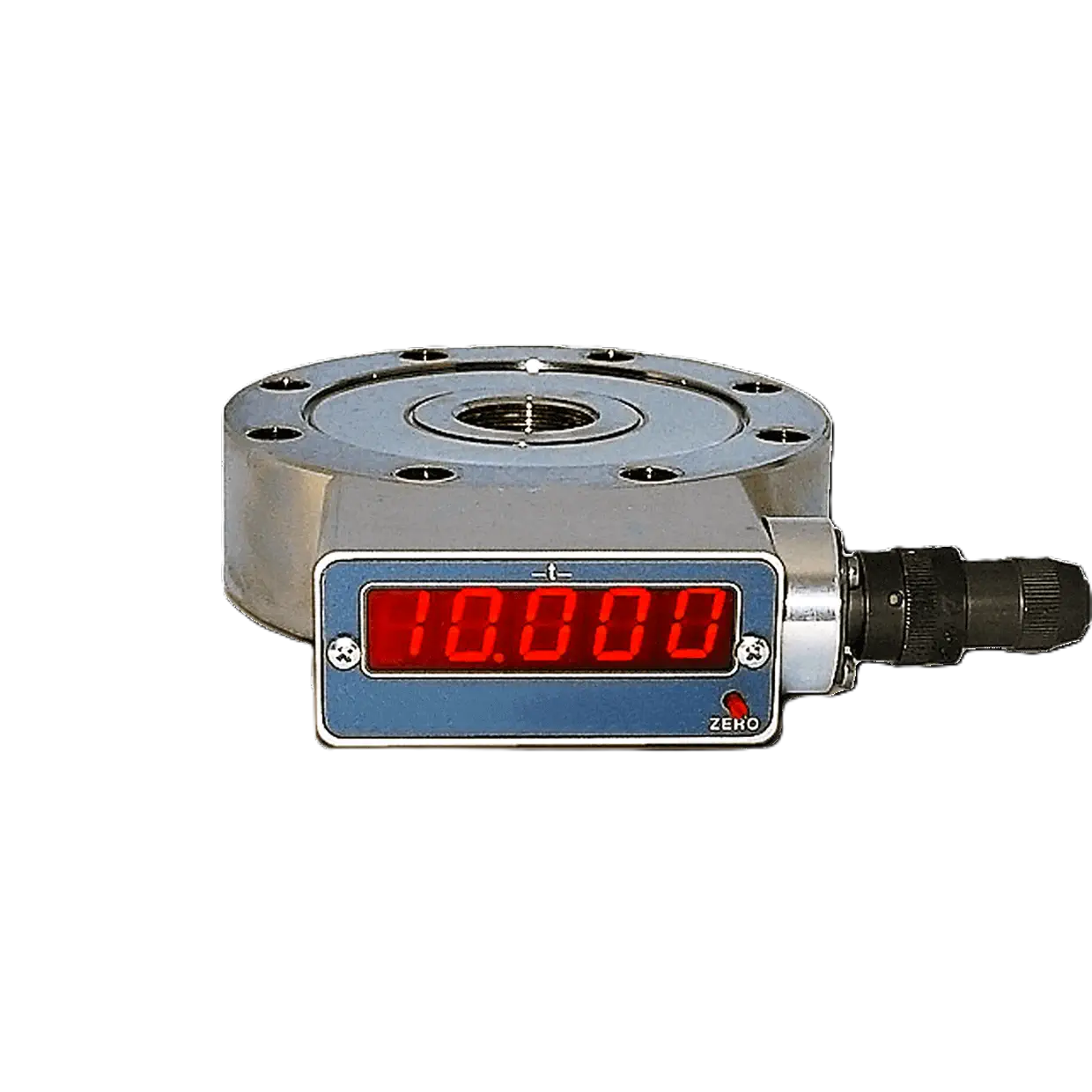

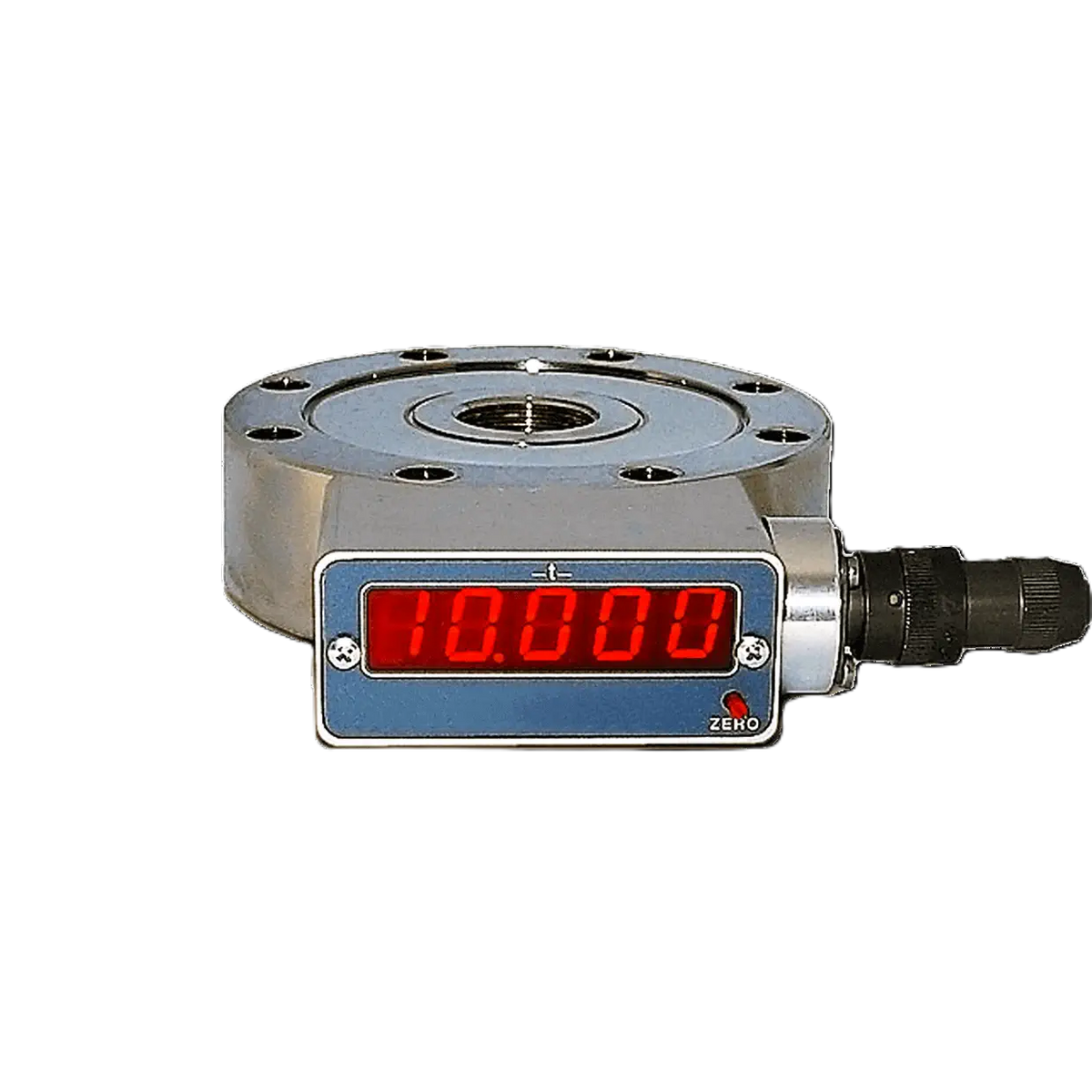

Die LLAD ist eine Flansch-Wägezelle mit integrierter Anzeige, Typ 4CTVCD.
Sie ist für Kraft- und Lastmessungen gedacht, bei denen der Messwert unmittelbar am Aufnehmer abgelesen werden soll, ohne dass ein separates Anzeigegerät nötig ist.
Das Nennlastprogramm reicht von 500 kg bis 100.000 kg, also von 0,5 t bis 100 t. Die Genauigkeit beträgt ≤ ±0,05 % FS, Nichtlinearität und Hysterese liegen bei je ≤ ±0,05 % FS, das Kriechen bei ±0,1 % FS. Die Anzeigeauflösung liegt je nach Nennlast zwischen 0,1 kg und 10 kg; der Nullpunkt lässt sich um ±10 % FS verstellen.
Die empfohlene Versorgung beträgt 12 V DC bei einer maximalen Stromaufnahme von 25 mA, die maximale Speisespannung 15 V DC; der Isolationswiderstand liegt bei ≥ 2 GΩ bei 100 V. Der Anschluss erfolgt über den Steckverbinder MIL PT02E10-6P mit 5 m Kabel. Das Gehäuse ist aus Edelstahl und vollständig lasergeschweißt, der kompensierte Temperaturbereich reicht von -10 °C bis +40 °C. Zulässig sind eine Betriebslast von 120 % FS, eine Sicherheitsüberlast von 150 % FS und eine Bruchlast von > 300 % FS, die maximale dynamische Last beträgt 75 % FS. Die Zelle erfüllt CE, RoHS und REACH; eine ISO-17025-Kalibrierung ist auf Anfrage erhältlich.
Vorteile auf einen Blick
- Flansch-Wägezelle mit integrierter Anzeige
- Nennlasten von 0,5 t bis 100 t
- Genauigkeit ≤ ±0,05 % FS
- Nichtlinearität und Hysterese je ≤ ±0,05 % FS
- Anzeigeauflösung 0,1 kg bis 10 kg
- Nullpunkt um ±10 % FS verstellbar
- Versorgung 12 V DC, maximal 15 V DC
- Edelstahlgehäuse, vollständig lasergeschweißt
- Optional mit ISO-17025-Kalibrierung
