Beschreibung

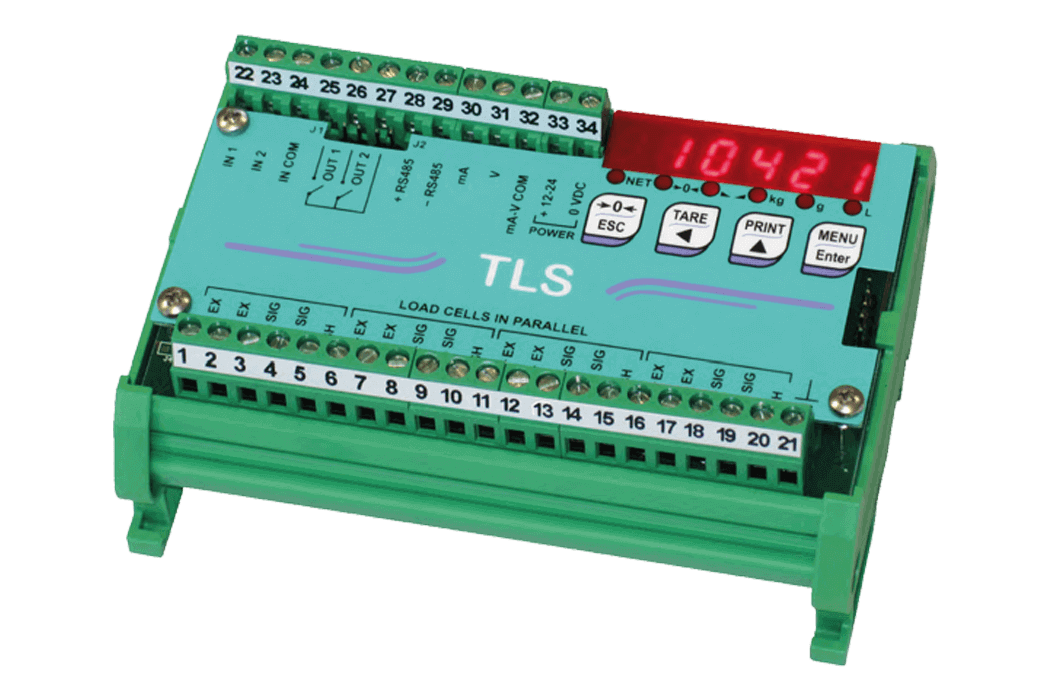

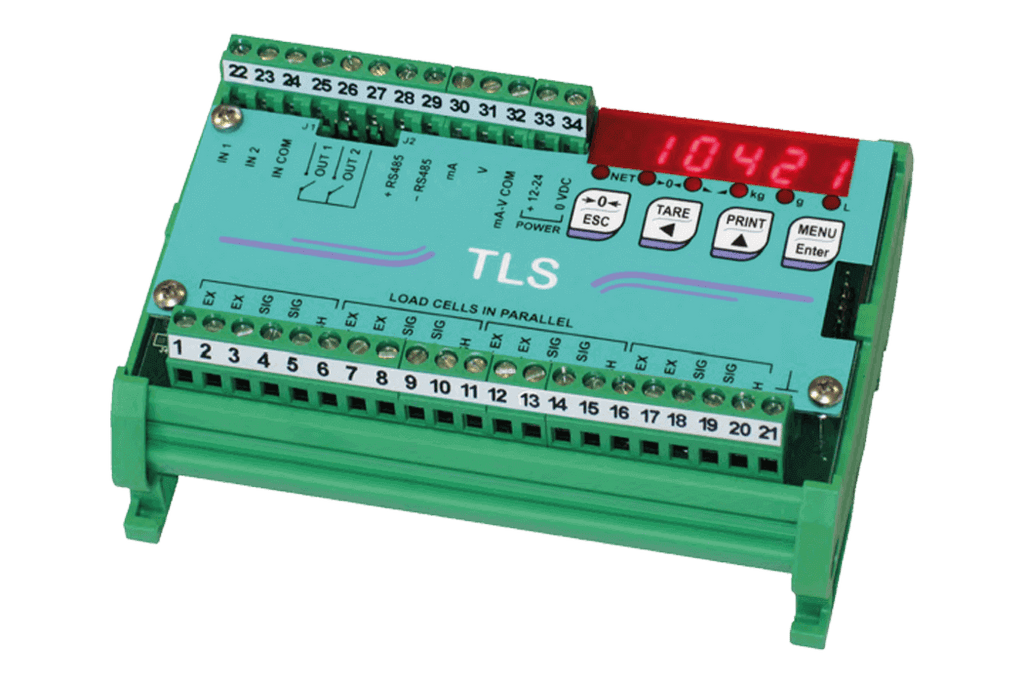

Die ETLF ist ein Wägetransmitter für den Einbau an der Rückwand der Schalttafel auf Omega-/DIN-Schiene, Typ TLS.
Sie gibt den Gewichtswert analog an eine SPS oder digital über RS485 an PC, Steuerung und Fernanzeige.
Das Gerät hat 4 Wägezellen-Eingänge und verarbeitet über einen Anschlusskasten bis zu 8 Wägezellen mit 350 Ω bei einer Speisung von 5 V DC/120 mA. Der A/D-Wandler arbeitet mit 24 Bit und 16.000.000 Digits und liefert 80 Konvertierungen pro Sekunde. Der Messbereich liegt bei ±19,5 mV, die Empfindlichkeit der Wägezellen bei ±3 mV/V, die Linearität bei < 0,01 % Vollausschlag und die thermische Drift bei < 0,0005 % Vollausschlag/°C.
Der optoisolierte Analogausgang arbeitet mit 16 Bit und liefert 0 bis 20 mA oder 4 bis 20 mA (bis 300 Ω) beziehungsweise 0 bis 10 V (min. 10 kΩ). Dazu kommen 2 Opto-Relaisausgänge, 2 optoisolierte digitale PNP-Eingänge und RS485 mit ModBus RTU, ASCII oder kontinuierlicher Übertragung. Die 6-stellige semi-alphanumerische rote LED-Anzeige hat 8 mm Ziffernhöhe; konfiguriert wird das Instrument mit der kostenlosen PC-Software Instrument Manager. Das Gehäuse misst 123 x 92 x 50 mm, die Versorgung erfolgt mit 12 bis 24 V DC bei 5 W, der Betriebstemperaturbereich reicht von -20 °C bis +60 °C. Auf Anfrage sind ein IP67-Kasten aus Polycarbonat und eine Ausführung ATEX II 3GD für Zone 2-22 erhältlich; das Gerät ist UL-anerkannte Komponente für USA und Kanada.
Vorteile auf einen Blick
- Wägetransmitter für Omega-/DIN-Schiene, 123 x 92 x 50 mm
- Bis zu 8 Wägezellen mit 350 Ω über Anschlusskasten
- A/D-Wandler 24 Bit, 16.000.000 Digits, 80 Konvertierungen pro Sekunde
- Optoisolierter Analogausgang mit 16 Bit in Strom oder Spannung
- RS485 mit ModBus RTU, ASCII oder kontinuierlicher Übertragung
- IP67-Kasten und Ausführung ATEX II 3GD für Zone 2-22 auf Anfrage
