Beschreibung

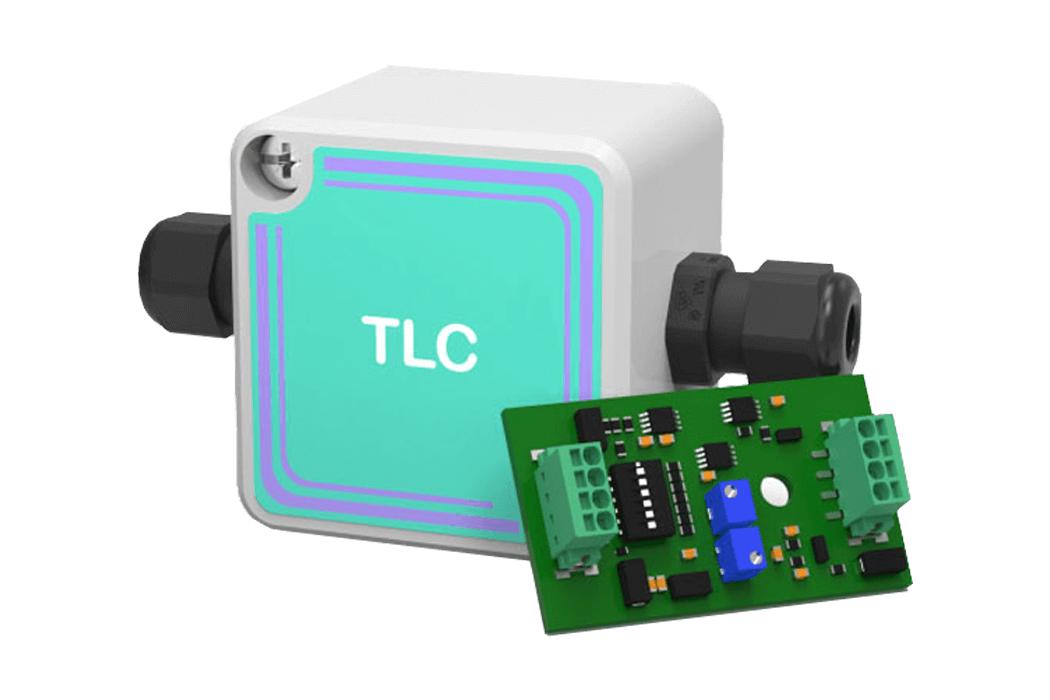

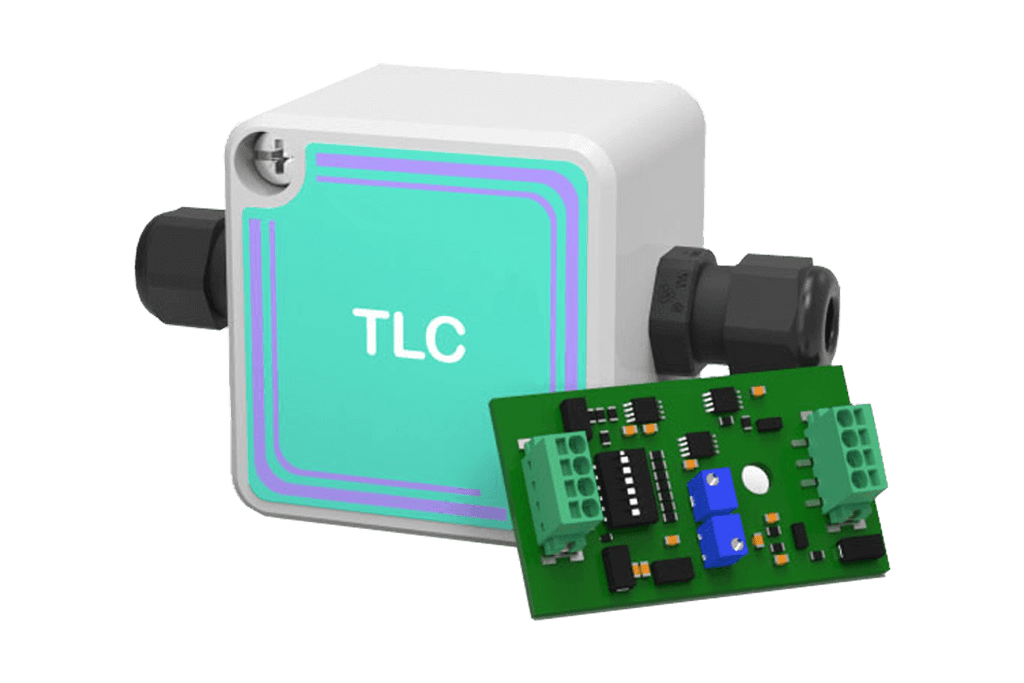

Die ETLE ist ein analoger Wägetransmitter, Typ L-TLC.
Sie überträgt das Signal von Zug- und Druck-Wägezellen als Analogsignal an eine Steuerung und ist mit den üblichen Analog-/Digitalkarten einer SPS kompatibel.
Der Transmitter hat einen eigenen Wägezelleneingang und nimmt über einen Anschlusskasten bis zu 4 Wägezellen mit 350 Ω in 4- oder 6-Leiter-Technik auf; die Speisung der Wägezellen beträgt 5 V DC/60 mA. Der Messbereich liegt bei 1 bis 3 mV/V, die Linearität bei 0,01 % Vollausschlag und die thermische Drift bei 0,005 % Vollausschlag/°C. Der Analogausgang liefert 4 bis 20 mA (max. 300 Ω) oder 0 bis 10 V DC (min. 10 kΩ).
Nullpunkt und Endwert werden über 12-Gang-Potentiometer eingestellt, die Empfindlichkeit über 3 DIP-Schalter; zwei weitere DIP-Schalter wählen zwischen monodirektionalem Betrieb (Zug oder Druck) und bidirektionalem Betrieb (Zug und Druck). Kalibriert wird mit Eichgewichten oder einem Wägezellensimulator. Die Versorgung erfolgt mit 12 bis 24 V DC bei 2 W, der Betriebstemperaturbereich reicht von -20 °C bis +60 °C, die Lagertemperatur von -30 °C bis +80 °C. Die reine Platine misst 45 x 26 x 11 mm, die Ausführung im IP67-Gehäuse aus ABS mit zwei Kabelverschraubungen M12x1,5 misst 94 x 53 x 40 mm. Auf Anfrage ist eine runde Platine mit Ø 20 mm und 8 mm Höhe mit Löt-Anschlüssen erhältlich.
Vorteile auf einen Blick
- Analoger Wägetransmitter für Zug- und Druck-Wägezellen
- Analogausgang 4 bis 20 mA oder 0 bis 10 V DC
- Bis zu 4 Wägezellen mit 350 Ω über Anschlusskasten
- Messbereich 1 bis 3 mV/V, Linearität 0,01 % Vollausschlag
- Platine 45 x 26 x 11 mm für kompakten Einbau
- IP67-Gehäuse aus ABS mit zwei Kabelverschraubungen M12x1,5
- Einstellung über 12-Gang-Potentiometer und DIP-Schalter
- Optional als runde Platine mit Ø 20 mm
