Beschreibung

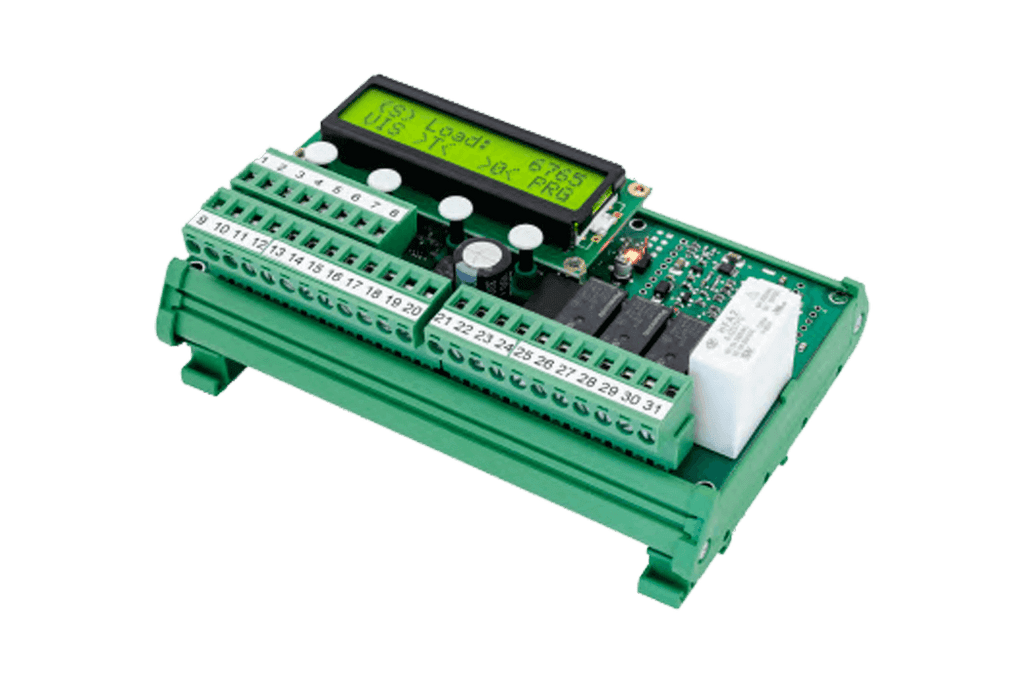

Die ETLD ist ein digitaler Transmitter und Lastbegrenzer für Hebesysteme, Typ L-LCD3.
Sie erkennt die Lastbegrenzung durch Anschlagen von Alarm- und Voralarmschwellen und deckt durch den Verbund mehrerer Einheiten Systeme mit bis zu 4 Wägepunkten ab.
Der Einbau erfolgt an der Rückwand der Schalttafel auf Omega-/DIN-Schiene oder im Kasten; die Abmessungen betragen 140 x 93 x 65 mm einschließlich Klemmleiste. Eingerichtet und kalibriert wird über eine 4-Tasten-Tastatur und ein LCD-Display mit 2 Zeilen à 16 Zeichen (5 mm Ziffernhöhe). LED-Anzeigen geben den Status der Relaisausgänge an, ein Verbindungsdefekt der Wägezelle wird gemeldet.
Angeschlossen werden bis zu 8 Wägezellen mit 350 Ω bei einer Speisung von 4 V DC. Der A/D-Wandler arbeitet mit 24 bit und 3 Konvertierungen pro Sekunde, der Messbereich liegt bei ±3,9 mV, die Linearität bei < 0,01 % Vollausschlag und die thermische Drift bei < 0,002 % Vollausschlag/°C. Die Versorgung erfolgt mit 24 bis 48 V DC/VAC bei 6 VA, der Betriebstemperaturbereich reicht von -10 °C bis +50 °C. Für die Kommunikation stehen RS485 und RS232 mit ASCII-Protokoll sowie 2 digitale Eingänge bereit. Die Ausführung L-LCD3 hat 3 Relaisausgänge und einen Wägezelleneingang, eine integrierte RF-Schnittstelle für den Verbund mehrerer Einheiten ist auf Anfrage erhältlich. Die Variante L-LCD3PL bietet 2 unabhängige Wägezelleneingänge und 4 Relaisausgänge mit geführtem Sicherheitskontakt und erfüllt Kategorie 2 nach EN 13849-1:2008, PL d (entsprechend SIL 2 nach EN 62061).
Vorteile auf einen Blick
- Digitaler Transmitter und Lastbegrenzer für Hebesysteme
- Lastbegrenzung über Alarm- und Voralarmschwellen
- Systeme mit bis zu 4 Wägepunkten durch Verbund mehrerer Einheiten
- Bis zu 8 Wägezellen mit 350 Ω, Messbereich ±3,9 mV
- Einbau auf Omega-/DIN-Schiene, 140 x 93 x 65 mm
- RS485 und RS232 mit ASCII-Protokoll, RF-Schnittstelle auf Anfrage
- Variante L-LCD3PL mit doppeltem Wägezelleneingang, Kategorie 2 nach EN 13849-1:2008, PL d
