Beschreibung

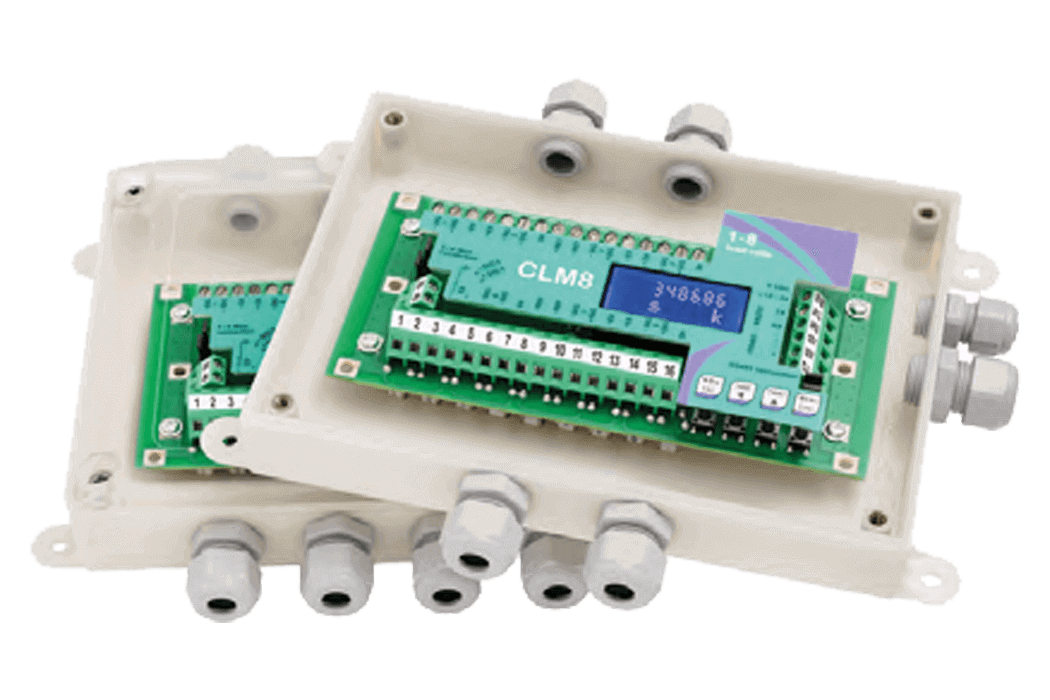

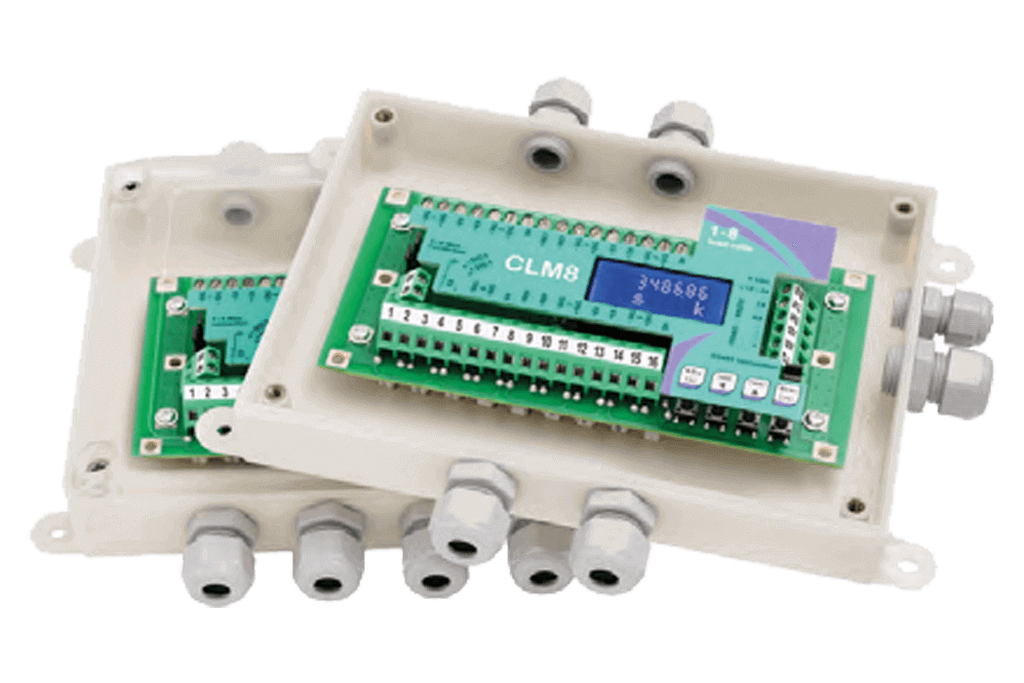

Die ETLB ist ein intelligenter Anschlusskasten mit 8 unabhängigen Kanälen für Wägezellen, Typ CLM8.
Sie ist für Wägesysteme gedacht, in denen jede angeschlossene Wägezelle einzeln überwacht werden soll, etwa bei der direkten Steuerung einer Brückenwaage.
Der A/D-Wandler arbeitet mit 8 Kanälen, 24 Bit und 16.000.000 Digits bei 4,8 kHz und liefert 600 Konvertierungen pro Sekunde. Angeschlossen werden bis zu 16 Wägezellen mit 350 Ω in 4- oder 6-Leiter-Technik; der Messbereich beträgt ±39 mV bei einer Empfindlichkeit von ±7 mV/V. Die Linearität liegt bei < 0,01 % Vollausschlag, die thermische Drift bei < 0,0005 % Vollausschlag/°C.

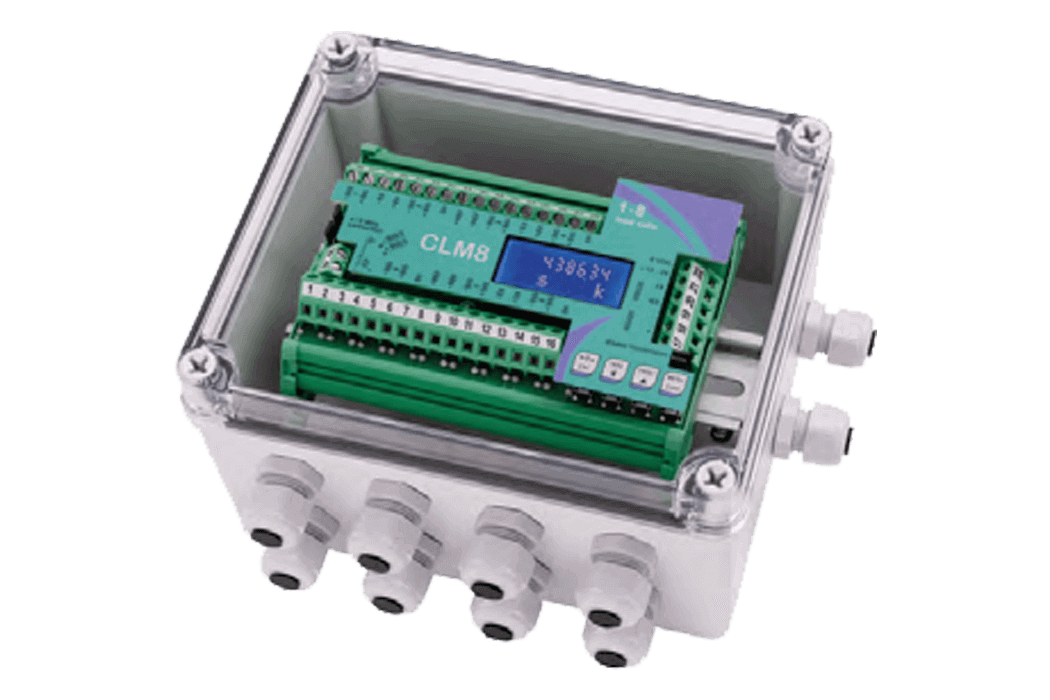

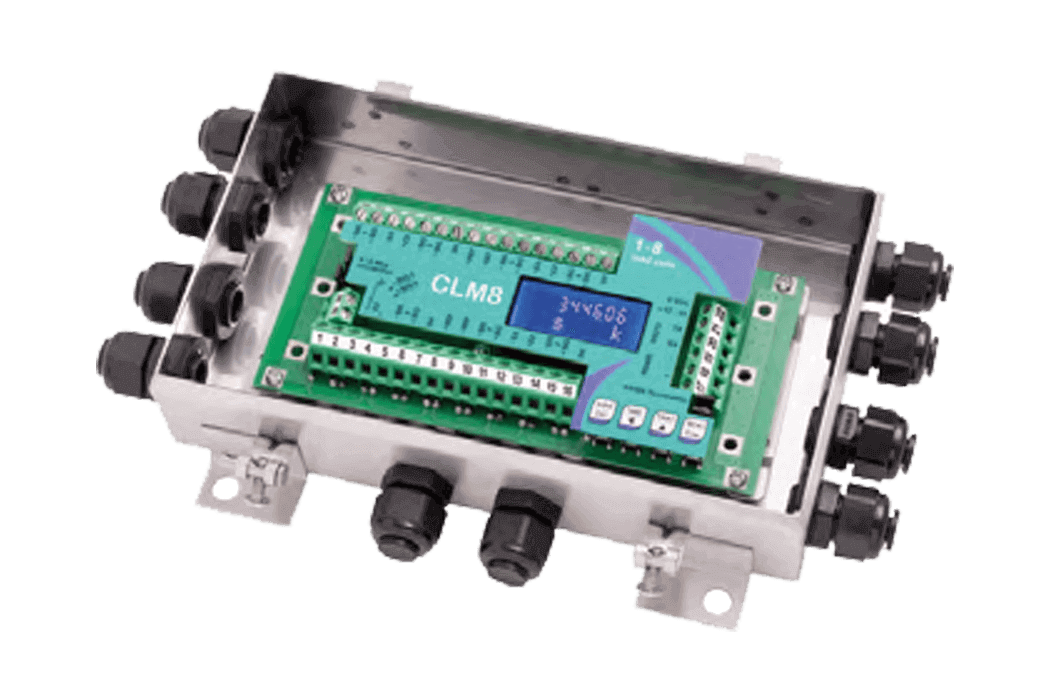

Zum Funktionsumfang gehören die digitale Entzerrung der 8 Kanäle, die Analyse der Lastverteilung und eine Diagnose je Wägezelle; über einen externen Inklinometer wird die Neigung des Wägesystems bis ±10 Grad ausgeglichen. Bedient wird das Gerät über ein hintergrundbeleuchtetes alphanumerisches LCD mit 2 Zeilen à 8 Zeichen (5 mm Ziffernhöhe) und eine 4-Tasten-Tastatur. Die Kommunikation erfolgt über RS485 und RS232 mit ModBus RTU, ASCII oder kontinuierlicher Übertragung. Die Versorgung erfolgt mit 12 bis 24 V DC bei 5 W, der Betriebstemperaturbereich reicht von -20 °C bis +60 °C. Verfügbar sind Ausführungen für die Omega-/DIN-Schiene, als reine Platine sowie IP67-Gehäuse aus Polycarbonat, ABS oder Edelstahl AISI 304. Zertifiziert nach OIML R76:2006, Klasse III, mit 3 x 10.000 Eichwerten; UL-anerkannte Komponente für USA und Kanada.
Vorteile auf einen Blick
- 8 unabhängige Wägezellen-Kanäle mit Einzelüberwachung
- Digitale Entzerrung, Lastverteilungsanalyse und automatische Diagnose
- A/D-Wandler 24 Bit, 16.000.000 Digits, 600 Konvertierungen pro Sekunde
- Bis zu 16 Wägezellen mit 350 Ω
- RS485 und RS232 mit ModBus RTU, Ethernet TCP/IP auf Anfrage
- Neigungsausgleich bis ±10 Grad über Inklinometer
- IP67-Gehäuse aus Polycarbonat, ABS oder Edelstahl AISI 304
- OIML R76:2006, Klasse III, 3 x 10.000 Eichwerte
