Beschreibung

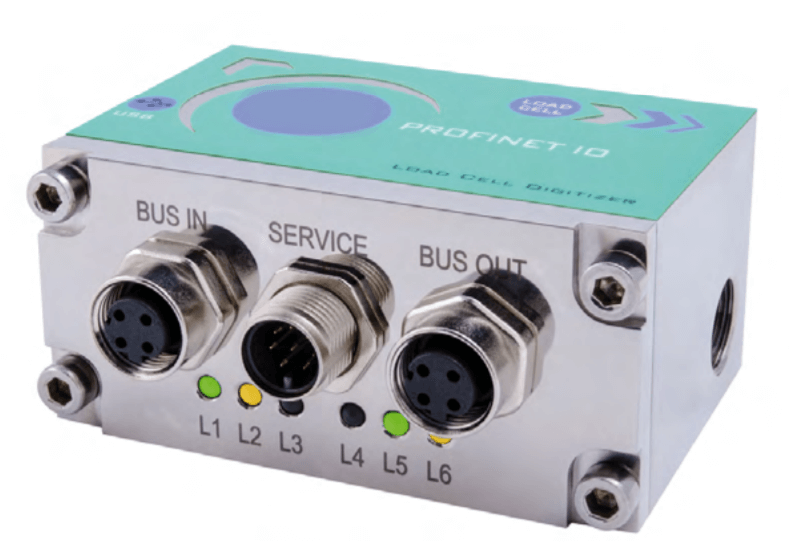

Die EMLC verwandelt eine analoge Wägezelle mit mV/V-Ausgang in eine digitale und lässt sich auch auf vorhandenen Wägezellen einsetzen, um ein bestehendes Wägesystem zu digitalisieren, Typ LCB.

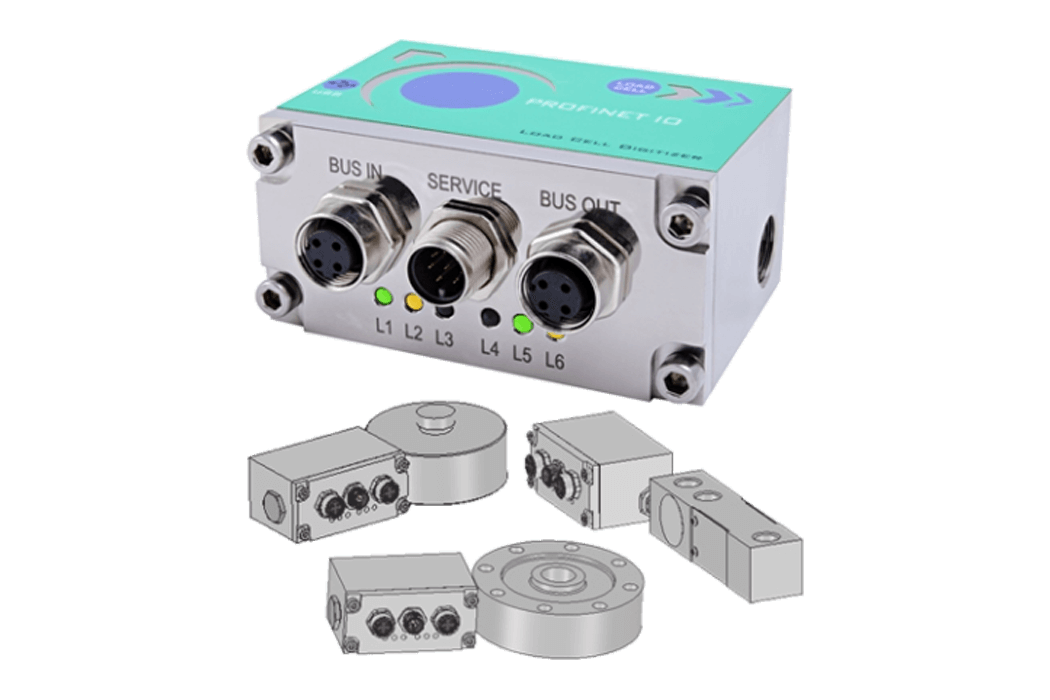

Sie ist für Anwendungen im IoT-Bereich konzipiert und wird verkabelt oder über einen ¼-GAS-Anschluss direkt am Wägezellengehäuse befestigt.

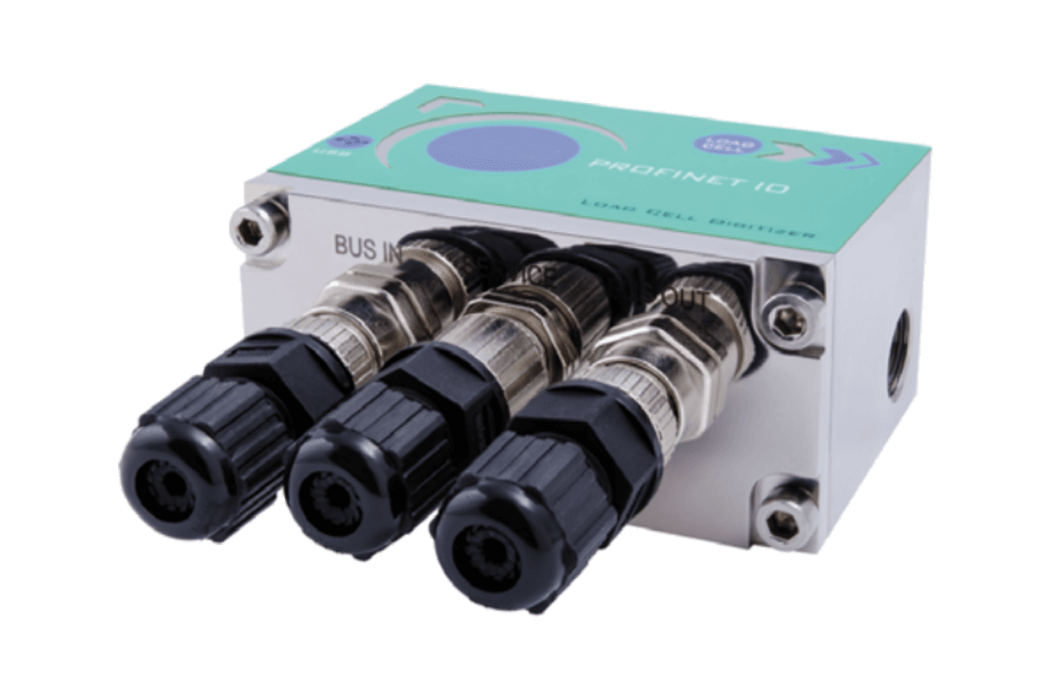

Das Gehäuse aus Edelstahl AISI 304 ist nach IP67 geschützt; 3 fliegende Verbinder M12 in IP67 gehören zum Lieferumfang. Bis zu 4 Wägezellen mit 350 Ω lassen sich in 4- oder 6-Leiter-Technik parallel über einen Anschlusskasten betreiben. Der A/D-Konverter arbeitet mit 24 Bit und 16.000.000 Digits bei 4,8 kHz und liefert 300 Konvertierungen pro Sekunde; der Messbereich beträgt ±26 mV, die nutzbare Empfindlichkeit ±7 mV/V und die Linearität < 0,01 % Vollausschlag.
Vorhanden sind 3 Relaisausgänge, 2 digitale Eingänge und ein Micro-USB-Port (Typ B, USB 2.0 full-speed) für die Konfiguration über die PC-Software. Zur Wahl stehen RS485, RS485 mit Analogausgang, IO-Link, CANopen, CC-Link, CC-Link IE, Profibus DP, Modbus/TCP, Ethernet TCP/IP, Ethernet/IP, Profinet IO, EtherCAT, POWERLINK und SERCOS III. Die Versorgung erfolgt mit 12 bis 24 V DC bei 5 W, die Betriebstemperatur reicht von -20 °C bis +50 °C. Eine Version CE-M nach 2014/31/EU, EN 45501:2015 und OIML R76:2006 ist verfügbar, ein Alibispeicher auf Anfrage.
Vorteile auf einen Blick
- Digitalisiert analoge Wägezellen mit mV/V-Ausgang
- Gehäuse aus Edelstahl AISI 304, Schutzart IP67
- Montage verkabelt oder über ¼-GAS-Anschluss am Wägezellengehäuse
- Bis zu 4 Wägezellen mit 350 Ω in 4- oder 6-Leiter-Technik
- A/D-Konverter 24 Bit, 16.000.000 Digits, 300 Konvertierungen pro Sekunde
- 3 Relaisausgänge, 2 digitale Eingänge, Konfiguration über Micro-USB
- RS485 sowie zwölf weitere Feldbus- und Ethernet-Schnittstellen wählbar
- Version CE-M nach 2014/31/EU, EN 45501:2015 und OIML R76:2006 verfügbar
